Снятие ЭКГ: техника снятия, алгоритм действий, правила наложения электродов

Что такое ЭКС

Электрокардиография представляет собой методику, которая позволяет регистрировать электрические поля сердца, которые возникают в результате его деятельности. Техника снятия ЭКГ имеет массу особенностей, которые очень важно знать, так как правильность проведения обследования влияет на конечный результат. Такой метод диагностики очень информативный, именно поэтому он чрезвычайно важен, как для врачей, так и для пациентов.

Пример оборудования для проведения электрокардиограммы

Результатом проведения такого обследования является электрокардиограмма, которая представляет собой графическое изображение гривой линии, отображающей работу сердца. Проводится такая методика обследования при помощи специального аппарата — электрокардиографа, который состоит из следующих элементов:

1. Устройство регистрации.
2. Входное устройство.
3. Устройство для усиления биопотенциала сердца.

Важно! Электрокардиографическое обследование может проводиться в разных условиях: в специальном кабинете, к карете скорой помощи, на дому и так далее. Но очень важно, чтобы проводил такую диагностику квалифицированный и обученный специалист

.

Если обследование проводится в специальном кабинете, то очень важно чтобы он был отдален от всевозможных источников помех электрического характера. Также рекомендуется использовать специальные кушетки, покрытие вшитой сеткой из металла.

Снятие ЭКГ: алгоритм

Алгоритм снятия ЭКГ включает несколько этапов:

• Фиксация персональных данных пациента.
• Размещение пациента на кушетке.
• Обезжиривание участков, к которым будут прикладываться электроды.
• Наложение электродов.
• Присоединение проводов.
• Запись электрокардиограммы.

Как уже было отмечено, техника снятия электрокардиограммы имеет много особенностей, в частности они касаются подготовки пациента. Непосредственно перед процедурой пациент должен соблюдать следующие рекомендации:

• исключить употребление пищи;
• не курить;
• не пить кофе, энергетические напитки и чай;
• не подвергать организм физическим нагрузкам.



Перед началом проведения электрокардиографии обязательно нужно задокументировать персональные данные больного и номер болезни, также необходимо указать время и дату проведения диагностики.

Для снятия электрокардиограммы, пациента необходимо положить на кушетку, на спину, и обнажить места, куда будут накладываться электроды. После этого, места подсоединения необходимо обезжирить специальным раствором хлорида натрия. На следующем этапе нужно правильно наложить датчики:

• пластичные электроды (4 штуки) накладываться на нижние части голени с внутренней стороны и на предплечье;
• грудные электроды накладываются на грудь, на них есть специальные присоски-груши.

То есть, можно сказать, что техника снятия ЭКГ имеет простой алгоритм, главное, это правильно выполнять все действия и соблюдать последовательность. После того, как все ответвления присоединены к телу пациента, нужно правильно подключить провода. Провод красного цвета подсоединяется к правой руке, а желтый — к левой, зеленый подсоединяется к датчику на левой ноге, а черный — к правой. Белый провод предназначен для присоединения грудного электрода.

Если электрокардиография проводится при помощи 6 грудных датчиков, тогда нужно следить за обозначениями наконечников проводов. К электроду V1 подсоединяется красный провод, к V2 — желтый, к V3 — зеленый, к V4 — коричневый, черный провод подсоединяется к V5, а синий или фиолетовый — к V6. Есть несколько вариантов проведения электрокардиографии, но все же чаще всего проводится обследование при помощи 12 ответвлений, а именно —  3 двухполюсных стандартных отведений, 3 однополюсных усиленных и 6 грудных отведений.

Правила наложения электродов при снятии ЭКГ

Естественно, у каждого типа ответвлений есть свое конкретное назначение и, соответственно, крепятся они определенным образом. Стандартные двухполюсные датчики крепятся следующим образом:

1. На левую руку — с полюсом «+», на правую — с полюсом «-».
2. На левую ногу — с полюсом «+», на правую руку — с полюсом «-».
3. На левую ногу — с полюсом «+» и с полюсом «-».

Что касается однополюсных усиленных отстранений, то они крепятся согласно маркировке: aVR должен отходить от правой руки, aVL от левой руки, а aVF от левой ноги. При подключении грудных датчиков, техника снятия ЭКГ подразумевает манипуляции следующего типа:

• датчик V1 необходимо прикрепит в области 4 межреберья по правой стороне;
• V2 крепится в районе левого края грудины;
• отведение V3 нужно крепить между 4 и 5 левосторонним межреберьем;
• V4 присоединяется к 5 левостороннему межреберью среднеключичной линии;
• датчик V5 также подсоединяется к 5 межреберью, только по линии подмышечной области;
• последний датчик V6 нужно также подсоединить к 5 межреберью, но по средней линии подмышечной зоны.

Как усиливается электрокардиограф и особенности регистрации

К каждому аппарату для проведения электрокардиографии необходимо подсоединять специальный усилитель, но важно, чтобы напряжение 1mV провоцировало отклонение системы регистрации, а также гальванометра в 10мм.

Важно! Регистрация электрокардиограммы должна производиться в наиболее удобном для человека положении. Также важно, чтобы пациент был спокоен и ровно дышал

.

При проведении ЭКГ важно не только оборудование, но и спокойное состояние человека, так результаты будут более точные

Регистрация проводится постепенно, вначале считываются стандартные отведения, после них – усиленные, и только в конце – грудные отведения. Очень важно, чтобы в каждом отведении регистрация электрокардиограммы происходила на протяжении минимум 4-х сердечных циклов. Видеотехника снятия ЭКГ поможет лучше понять, как должна происходить эта процедура.

Особенности проведения ЭКГ по Слопаку

Есть еще одна достаточно распространенная методика диагностики сердечных заболеваний – электрокардиография по Слопаку. Такая методика имеет небольшое отличие от стандартной диагностики, в частности это касается использования увеличенного количества грудных присосок. Техника снятия ЭКГ по Слопаку подразумевает использование 9 грудных отведений.

Проводя электрокардиографию по Слопаку, электрод V7 должен крепиться в подмышечной области около 5 подреберья. Электрод V8 устанавливается по тому же принципу, только вдоль лопаточной линии, и последний электрод, V9, необходимо установить по параветребральной линии в области межреберья. Такой метод электрокардиографии позволяет получить более развернутую картину заболевания.

техника и алгоритм действия, как правильно снять электроды

Электрокардиография – это графическая запись циклических изменений биоэлектрического потенциала в сердечных мышцах, снятых с поверхности тела медицинским прибором – кардиографом.

Снятие ЭКГ подразумевает регистрацию импульсов в двенадцати отведениях. Три, из которых – стандартные (I,II,III) от конечностей, 3 – усиленные от конечностей aVR, aVL, aVF и 6 – дополнительные (V).

Отведения — это области тела человека, куда присоединяются клеммы электродов, поскольку именно в этих местах наиболее выражено регистрируются электрические импульсы от сердечных мышц.

Отведения с конечностей способны регистрировать электрическую деятельность нижней (в III-м, aVF и II-м ) и боковой (в I-м и aVL ) стенки левого желудочка.

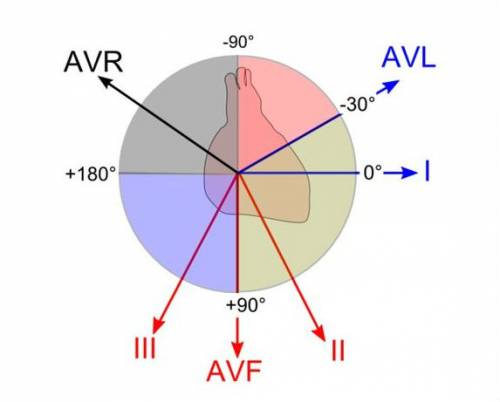

Стандартные и усиленные отведения дают возможность определить направление оси сердца, его сократительную способность и возможные повреждения

Грудные отведения с V1 по V4 отмечают процессы возбуждения/расслабления в передней части миокарда (в V1-V2-межжелудочковая перегородка; в V3-V4-собственно передняя стенка), оставшиеся два – в боковой (в V4 – верхушка, в V5-V6- собственно боковая стенка).

Техника снятие экг постоянно развивается, были определены дополнительные точки для получения данных. Грудные отведения V7-V9 снимают показатели задней стенки левого желудочка, а V3R и V4R – полностью с правого желудочка.

Устройство кардиографа

Большинство аппаратов имеют схожий принцип строения.

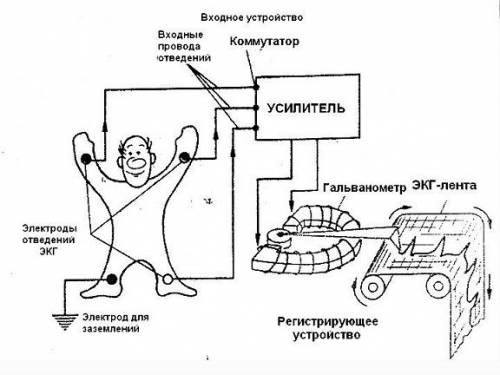

Схематическое изображение цепочки снятия электрокардиограммы

• Электроды, которые нужно наложить на тело и крепления к ним (присоски, ремни и т. п.).
• Переключатель, с помощью которого активируется пара электродов на входе в усилитель.
• Усилитель, который увеличивает сигналы с электродов настолько, чтобы их можно было зарегистрировать, но игнорирующий фоновые помехи, например, от движения обследуемого.
• Регистратор с функцией записи кривой кардиограммы на пленке/бумаге.
• Фильтры, подавляющие сетевые помехи.

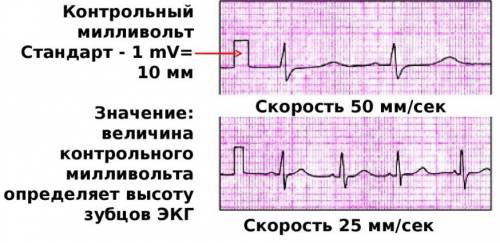

Перед записью кардиограммы необходимо произвести калибровку прибора – записать милливольт

Техника снятия ЭКГ перед началом записи предполагает откалибровать прибор – записать калибровочный милливольт. Это является прямой обязанностью медсестер, проводящих функциональную диагностику. Перед началом записи данных с пациента подается напряжение равное 1 милливольт, а на ленте прибор должен отобразить отклонение 10 мм. Если на ленте нет калибровки, то можно поставить под сомнение правильное показание данной кардиограммы.

Методика

Чтобы правильно снять ЭКГ, необходимо соблюдать следующий алгоритм действий.

1. Манипуляция начинается с того, что обследуемого укладывают на топчан или кушетку. Необходимо оголить запястья, лодыжки и грудную клетку. Важно следить за эмоциональным состоянием пациента, ведь любое волнение отразится на кардиограмме.

2. Производят наложение электродов. Предварительно между кожей и электродом кладут прокладку, обычно из марли, пропитанную изотоническим физиологическим раствором. Можно использовать электродную пасту, которая улучшает проводимость. Накладывать электроды и крепить их нужно на внутренней поверхности предплечья и соответственно голени.

Правила наложения электродов на верхние конечности: красный – правая, желтый – левая, на нижних: зеленый – левая, черный – правая.

Последний электрод не регистрирует показания, с его помощью система заземляется, чтобы избежать поражения электрическим током от неисправного прибора.

3. Грудные электроды обычно имеют присоски, так как их необходимо снимать и перемещать в процессе записи электрокардиограммы. Места их прикрепления обезжиривают и смачивают тампоном, пропитанным физиологическим раствором.

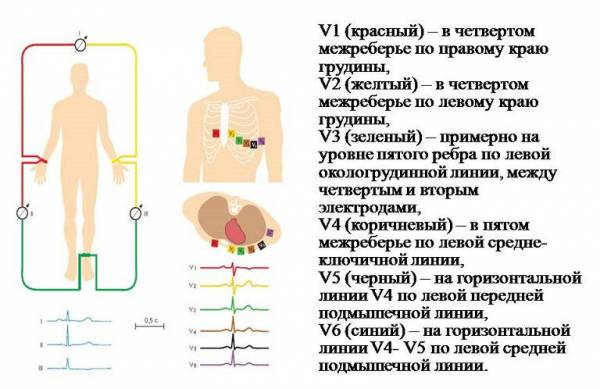

Схема расположения точек отведений на груди

Дополнительные грудные отведения V7,V8,V9 обычно снимают, когда есть необходимость уточнить картину призадне-базальной части стенки левого желудочка. Эта техника снятия ЭКГ носит название по Слопаку. Всего накладывают два электрода – желтый (индифферентный) – на руку и красный (активный) на точки в межреберье, среднеключичной, передней и аксиоллярной области.

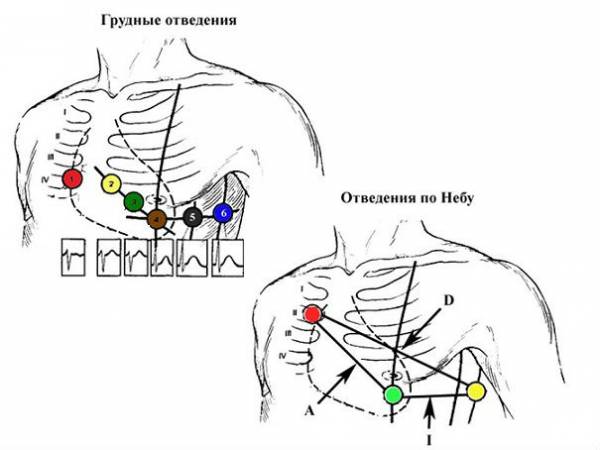

Отведения по Небу также считают дополнительными, они двухполюсные, позволяют оценить очаговые изменения в миокарде задней, переднебоковой и верхней части передней стенки левого желудочка. Ценность методики в том, что измеряется потенциал непосредственно над районом сердца, а конечности (с которых сняты стандартные электроды) выпадают из электрической цепи. Это делает сигнал очень сильным и позволяет передавать на большие расстояния.

Для отведений по Небу используют стандартные электроды, но располагают их по определенной схеме. Точка А – переднебоковая , D – задняя, I – верхняя область передней стенки миокарда

4. После снятия любого отведения медсестра останавливает запись и только после этого переключает прибор на запись следующего отведения. Стандартные отведения записывают при спокойном дыхании, а потом III отведение дополнительно пишется при вдохе. Следующий этап – запись усиленных отведений. Для диагностики недыхательной аритмии производят регистрацию после вдоха с задержкой дыхания. По окончании записи переключатель отведений ставят в положение «О». Снимают электроды с обследуемого, места прикрепления вытирают насухо.

Влияющие факторы

Хотя техника снятия ЭКГ алгоритм имеет достаточно четкий, однако не исключены некоторые ошибки.

• Появление помех от наводных токов электросети (неправильные колебания частотой в 50 Гц).
• Колебания, вызванные плохим контактом электрода с кожей.
• Регистрация мышечной дрожи, если пациент обеспокоен или замерз.
• Неправильное наложение электродов. В основном путают местами электроды на верхних конечностях и получают сигналы необычной полярности.
• Запись дополнительных отведений без переключения регистратора с усиленных отведений на V отведения.
• Неудачная заправка рулона термоленты в прибор, вследствие чего протяжный механизм может притормаживать и влиять на ширину регистрируемых комплексов.

С выездом на дом

Современные приборы для снятие ЭКГ достаточно компактны, для того, чтобы вызвать кардиолога для проведения обследования на дому. Портативные приборы имеют такой же класс точности показаний, как и стационарные аппараты в лечебно-диагностических учреждениях. Как правило, вместе с аппаратом используют одноразовые электроды. Кроме того, обычно врач, прибывший на вызов к пациенту, может расшифровать кардиограмму на месте, что очень удобно, а иногда и жизненно важно для тяжелых больных с острыми болями в грудной клетке, детей.

Метод электрокардиографии позволяет оценить деятельность и состояние каждого отдела сердца. Определить области ишемии и угрозу инфаркта, площадь и локализацию поражения, нарушения ритма предсердий и желудочков. Это безболезненный и достаточно простой метод, который имеет высокую информативную ценность и высокую приверженность пациентов.

Запись экг по слопаку — Cardio

Электрокардиограмма – это важнейшая диагностическая методика, позволяющая оценить работу сердца, а также вовремя диагностировать кардиологические заболевания. Залогом достоверной и исчерпывающей информации является четкое соблюдение алгоритма выполнения процедуры. Сюда можно отнести в первую очередь нормальное функционирование самого устройства, технику постановки электродов, а также особенности их наложения.

Электрокардиографическое исследование регистрирует электрические поля, возникающие в процессе жизнедеятельности сердца, на бумаги или дисплее, это зависит от типа устройства, выдается запись.

Можно выделить три основные составляющие электрокардиографа:

• входные устройства, к которым относятся сами электроды и кабель;
• усилители;
• датчик.

Алгоритм записи ЭКГ

Для правильной диагностики, постановки точного диагноза и назначения оптимального лечения важно придерживаться следующего алгоритма действий, а именно:

• подготовка пациента к проведению процедуры;
• проверка работы прибора;
• нанесение гелей для электропередачи и антисептических жидкостей;
• соблюдение четких правил, куда наложить электроды в зависимости от цвета;
• выбор схемы регистрирования отведений;
• непосредственно запись.

В большинстве случаев электрокардиограмма записывается в отдельном кабинете медицинского учреждения, но иногда это может происходить даже в домашних условиях, палате или карете скорой помощи. Помещение, в котором будет проводиться процедура, должно находиться на достаточном расстоянии от возможных электрических помех. Что касается самой кушетки, на которой лежит больной, то она располагается примерно на два метра от электросети.

Процедура проводится в положении лежа, при этом должен быть свободный доступ к верхней части туловища, голеням и рукам. Если имеются противопоказания, то проводить ЭКГ можно в положении сидя. Перед электрокардиограммой лучше не заниматься интенсивными физическими нагрузками, а также не принимать пищу или н

Дополнительные отведения повышают диагностическую ценность ЭКГ&nbsp

Электрокардиография относится к информативным и наиболее распространенным методам обследования. Метод дает возможность диагностировать заболевания и синдромы, требующие неотложной кардиологической помощи. Прежде всего инфаркт миокарда, пароксизмальные тахикардии, нарушения проводимости с синдромом Морганьи-Адамса-Стокса. Самым распространенным методом является регистрация 12 отведений: 6 грудных (V1 — V6), 3 стандартных (I, II, III) и 3 усиленных от конечностей (AVL, AVR, AVF). Но не всегда достаточно ограничиться только ими.

Для уточнения диагноза и локализации патологических изменений сердечной мышцы зачастую необходимо более тщательное исследование. Применяется на практике регистрация дополнительных отведениямй разработанных различными авторами. Наиболее часто используют дополнительные отведения по Слопаку и Небу, так как они являются достаточно информативными. Современные кардиографы снабжены программами для регистрации дополнительных отведений, многие учреждения все еще используют одноканальные кардиографы советского образца. Используя простые инструкции легко можно расширить диагностические способности и сделать рутинный метод исследования более информативным. Независимо от того насколько современной аппаратурой располагает персонал он должен владеть знаниями о постановке электродов.

Метод записи двуполюсных грудных отведений по Нэбу:

Электроды размещены на передней поверхности грудной клетки так, что образуют «сердечный треугольник». Электрод с правой руки — второе межреберье справа. Электрод с левой руки — задняя подмышечная линия в пятом межреберьи (точка V7). Электрод с левой ноги — пятое межреберье по левой срединно-ключичной линии (точка V4). Во время записи ЭКГ одноканальным кардиографом переключатель отведений последовательно переводится на контакты I, II, III.

Отведения маркируются так: Первое — «D» Dorsalis. Второе — «A» Anterior. Третье — «I» Inferior.

Запись грудных отведений по Слопаку: Электрод с левой руки — задняя подмышечная линия в пятом межреберьи (точка V7). S1 — второе межреберье слева по краю грудины. S2 — по средне-ключичной линии слева. S3 — на 1,5-2 см левее S2. S4 — на 1,5-2 см левее S3.

Во время записи ЭКГ одноканальным кардиографом электрод с правой руки последовательно перемещается и проводится регистрация. При этом переключатель отведений должен оставаться на I контакте. Полученные отведения маркируют от S1 до S4.

Для лабораторного подтверждения инфаркта миокарда используется анализ крови на тропонин (белок, который входит в состав сократительной системы мышечной клетки). Но стоимость этого метода все еще остается достаточно высокой, что не позволяет ожидать его использования в качестве скринингового метода исследования в обозримом будущем.

Это неполный текст новости

Видео дня. Принц Гарри и Меган Маркл лишатся королевских титулов весной

Читайте также

Алгоритм проведения экг для медсестры пошагово — Про сосуды

Skip to content

Main Menu

• Главная
• Расшифровка
• Медицина
• Анемия
• Аорта
• Артерия
• Болезнь
• Варикоз
• Вид
• Вопросы

Свежие записи

• Экг в динамике что это такое
• Понизился гемоглобин почему
• Ускоренное сердцебиение
• Дисфункция созревания
• Что такое мно в медицине

Содержание

• 1 Что такое ЭКС
• 2 Снятие ЭКГ: алгоритм
• 3 Правила наложения электродов при снятии ЭКГ
• 4 Как усиливается электрокардиограф и особенности регистрации
• 5 Особенности проведения ЭКГ по Слопаку
• 6 Цель и задачи ЭКГ
• 7 Причины пройти обследование
• 8 Обозначения на графике
• 9 Основные принципы электрокардиографической диагностики
• 10 Обязанности пациента
• 11 Краткие нормативные показатели кардиограммы
• 12 Возможные недочеты обследования
• 13 Что такое ЭКГ?
• 14 Подготовка к обследованию
• 15 Общий алгоритм действий при снятии ЭКГ
• 16 Как правильно снять ЭКГ
• 17 Особенности проведения ЭКГ по Слопаку
• 18 Снятие ЭКГ детям
• 19 Как делают ЭКГ женщинам
• 20 Можно ли сделать ЭКГ дома?
• 21 Расшифровка показателей
• 22 Распространенные ошибки при регистрации ЭКГ
• 23 Цель и задачи ЭКГ
• 24 Причины пройти обследование
• 25 Обозначения на графике
• 26 Основные принципы электрокардиографической диагностики
• 27 Обязанности пациента

Дополнительные экг отведения по слопаку — Cardio

Электрокардиограмма – это важнейшая диагностическая методика, позволяющая оценить работу сердца, а также вовремя диагностировать кардиологические заболевания. Залогом достоверной и исчерпывающей информации является четкое соблюдение алгоритма выполнения процедуры. Сюда можно отнести в первую очередь нормальное функционирование самого устройства, технику постановки электродов, а также особенности их наложения.

Электрокардиографическое исследование регистрирует электрические поля, возникающие в процессе жизнедеятельности сердца, на бумаги или дисплее, это зависит от типа устройства, выдается запись.

Можно выделить три основные составляющие электрокардиографа:

• входные устройства, к которым относятся сами электроды и кабель;
• усилители;
• датчик.

Алгоритм записи ЭКГ

Для правильной диагностики, постановки точного диагноза и назначения оптимального лечения важно придерживаться следующего алгоритма действий, а именно:

• подготовка пациента к проведению процедуры;
• проверка работы прибора;
• нанесение гелей для электропередачи и антисептических жидкостей;
• соблюдение четких правил, куда наложить электроды в зависимости от цвета;
• выбор схемы регистрирования отведений;
• непосредственно запись.

В большинстве случаев электрокардиограмма записывается в отдельном кабинете медицинского учреждения, но иногда это может происходить даже в домашних условиях, палате или карете скорой помощи. Помещение, в котором будет проводиться процедура, должно находиться на достаточном расстоянии от возможных электрических помех. Что касается самой кушетки, на которой лежит больной, то она располагается примерно на два метра от электросети.

Процедура проводится в положении лежа, при этом должен быть свободный доступ к верхней части туловища, голеням и рукам. Если имеются противопока

Какие особенности имеет техника снятия ЭКГ

Электрокардиограмма – это метод исследования работы сердца, основанный на регистрации электрических полей, образующихся в ее процессе. Для получения максимально точного диагноза, полного информирования о состоянии пациента, нужно соблюдать технику снятия ЭКГ, а также профессионально расшифровывать полученные графические данные.

Общие правила проведения ЭКГ

Внимание! ЭКГ может проводиться только в том случае, если дыхание пациента равномерное, он не переносил никаких физических нагрузок накануне обследования. Также очень важно выбрать удобное положение тела для человека, чтобы он чувствовал себя максимально комфортно. Обычно ЭКГ снимается у пациента в положении лежа.

Техника снятия ЭКГ

Также техника снятие ЭКГ алгоритм должен соблюдаться очень строго. Только в таком случае можно получить правдивые и достоверные данные. Рассмотрим полную последовательность снятия электрокардиограммы:

• подготовительный этап – необходимо убедиться в том, что на пациенте нет никаких металлических украшений и аксессуаров. Далее необходимо освободить доступ к голеням, верхней части туловища, предплечью. На этих участках тела одежды быть не должно, потому как важен доступ к коже. Теперь остается записать данные пациента, и можно приступать непосредственно к самому исследованию;
• наложение электродов – оно должно проводиться в соответствии со всеми правилами, чтобы ЭКГ дала правильные результаты. Для крепления электродов используются специальные приспособления. Это могут быть клипсы или браслеты. Крепятся электроды к внутренней поверхности предплечий и голеней. При этом они располагаются в нижней трети частей тела. Также в обязательном порядке на кожу необходимо нанести специальный электропроводящий гель. Можно использовать салфетки. Они должны быть смочены в физрастворе. Если говорить про грудные отведения, то здесь электроды крепятся проще – при помощи присосок;

Точки наложения электродов

• подключение электродов – при подсоединении их к кардиографу важно соблюдать существующие правила эксплуатации прибора и проведения исследований. Здесь каждый проводок имеет свой цвет, предназначен для конкретной части тела. Соответственно, стоит в строгом соответствии производить подключение, чтобы получить полное информирование про работу сердца;
• регистрация отведений – здесь тоже имеется строго определенная схема, регламентирующая соединение электродов на каждом из отведений;
• запись кардиограммы – важно пояснить пациенту, что в это время он должен находиться в состоянии покоя. Нельзя двигаться, напрягать мышцы, разговаривать. Нужно постараться стабилизировать дыхание. Исключением в этом случае станет только ЭКГ, которая должна проводиться при физической нагрузке для определения реакции организма на нее.

Всего на сегодняшний день существует 12 отведений, в которых проводятся исследования. Отведением называют метод определения разницы потенциала между двумя выбранными участками тела. Соответственно, для каждого отведения кардиограмма будет отличаться по своему рисунку, сможет дать информирование про наличие какого-либо заболевания. Поэтому, при диагностике применяются все 12 отведений – по 6 грудных и для конечностей. Иногда может применяться только 6 отведений, но такое исследование будет менее информативным. Поэтому, очень часто проводится ЭКГ по Слопаку техника снятия, которого несколько отличается. Здесь в обязательном порядке используются дополнительные грудные отведения, помогающие диагностировать задне-базальный и заднедиафрагмальный инфаркт миокарда:

1. V7 – электрод располагается в подмышечной области. Его устанавливают в 5 подреберье;
2. V8 – электрод размещается там же, только теперь по лопаточной линии;
3. V9 – электрод размещают по паравертебральной линии. Он устанавливается в области того же межреберья.

Для проведения исследования используется два электрода: желтый и красный. Первый накладывается на руку. Последний устанавливается в межреберье.

Стоит отметить! При задне-базальном инфаркте миокарда кардиограмма имеет некоторые особенности. В частности, может выявляться зубец q. Происходит это на V1-V3.

Если техника снятия ЭКГ манипуляция освоена недостаточно хорошо, остались еще какие-то вопросы, можно перечитать еще раз инструкцию подключение кардиографа и электродов, потому как именно этот момент отличается самой большой сложностью. Для того чтобы посмотреть наглядный пример, можно найти в сети

Техника снятия ЭКГ видео.
Здесь подробно описывается каждый этап снятия кардиограммы, также предоставляет полное информирование про подготовку к ее проведению, а также особенности прочтения полученных результатов.

Вот и вся техника снятия ЭКГ. Остается только расшифровать полученные показания. При этом, нужно быть предельно внимательным, потому как любое минимальное отклонение от нормы способно свидетельствовать про наличие какого-либо заболевания.

Как прочитать кардиограмму

Кардиограмма

Когда результаты кардиограммы уже на руках, остается только их правильно расшифровать, чтобы иметь возможность сделать заключение о состоянии здоровья пациента. При прочтении кардиограммы учитываются следующие показатели:

• регулярность сокращений сердца;
• ЧСС – определяют, как разницу между зубцами R. При этом, расстояние между ними должно быть примерно одинаковым, если говорить о норме, то отклонение может быть всего на 10%;
• характеристики зубца Р – обычно любые изменения в нем: формы, расположения, высоты, говорят про наличие определенного заболевания. Поэтому, данному зубцу уделяется особое внимание при прочтении кардиограммы;
• QRS комплекс – его изучают очень внимательно. Обращают внимание на форму, ширину. Также стоит проверить соотношение всех зубцов между собой;
• ЭОС – положение электрической оси сердца в данном случае тоже способно предоставить достаточно обширное информирование.

Расшифровка ЭКГ

При правильном прочтении электрокардиограммы могут быть установлены следующие диагнозы: ишемия, инфаркт миокарда, тахикардия и аритмия, гипертрофия и много других заболеваний. При этом кардиограмма определяет не только заболевания сердца, но и болезни сосудов, некоторые нарушения в работе органов дыхания.
