Расшифровка ЭКГ, как самостоятельно расшифровать кардиограмму сердца у взрослых

Электрокардиографическое исследование – это довольно простой и эффективный метод диагностики, использующийся кардиологами всего мира для изучения деятельности сердечной мышцы. Результаты процедуры в виде графиков и цифирных обозначений, как правило, передаются специалистам для дальнейшего анализа данных. Однако в случае, например, отсутствия нужного врача, у пациента возникает желание самостоятельно расшифровать показатели своего сердца.

Предварительная расшифровка ЭКГ требует знания особых базовых данных, которые, в силу своей специфичности, подвластны далеко не каждому. Для того чтобы произвести правильные расчеты ЭКГ сердца человеку, не имеющему отношения к медицине, необходимо ознакомиться с основными принципами обработки, которые объединяются для удобства в соответствующие блоки.

Ознакомление с основными элементами кардиограммы

Следует знать, что интерпретация ЭКГ осуществляется благодаря элементарным, логическим правилам, которые могут быть понятны даже рядовому обывателю. Для более приятного и спокойного их восприятия рекомендуется начать ознакомление сначала с самыми простыми принципами расшифровки, постепенно переходя на более сложный уровень познания.

Разметка ленты

Бумага, на которой отражаются данные о функционировании сердечной мышцы, представляет собой широкую ленту нежно-розового оттенка с четкой разметкой «квадрат». Более крупные четырехугольники сформированы из 25 маленьких клеточек, а каждая из них, в свою очередь, приравнивается к 1 мм. Если большая клетка заполнена только 16-ю точками, для удобства можно провести по ним параллельные линии и следовать аналогичным инструкциям.

Горизонтали клеток указывают на продолжительность биения сердца (сек), а вертикали – на напряжение отдельных сегментов ЭКГ (мВ). 1 мм – это 1 секунда времени (по ширине) и 1 мВ напряжения (по высоте)! Эту аксиому необходимо держать в уме на протяжении всего периода анализа данных, позже её важность станет очевидна каждому.

Используемая бумага позволяет верно анализировать отрезки времени

Зубцы и сегменты

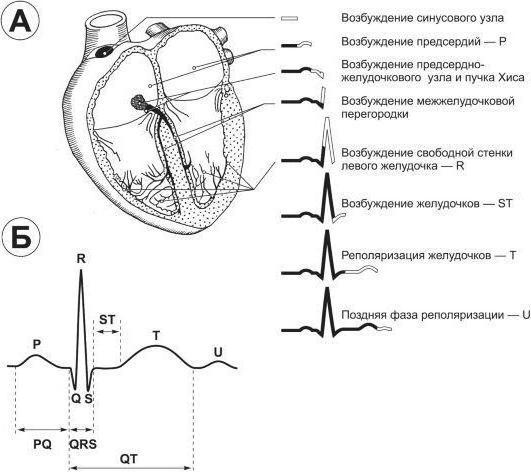

Прежде чем перейти к наименованию конкретных отделов зубчатого графика, стоит ознакомиться с деятельностью самого сердца. Мышечный орган состоит из 4 отделений: 2 верхних именуются предсердиями, 2 нижних – желудочками. Между желудочком и предсердием в каждой половине сердца есть клапан – створка, отвечающая за сопровождение тока крови в одном направлении: сверху вниз.

Данная активность достигается благодаря электрическим импульсам, которые движутся по сердцу согласно «биологическому расписанию». Они направляются в конкретные сегменты полого органа с помощью системы пучков и узлов, представляющих собой миниатюрные мышечные волокна.

Рождение импульса происходит в верхней части правого желудочка – синусовом узле. Далее сигнал проходит в левый желудочек и наблюдается возбуждение верхних отделов сердца, что регистрируется зубцом P на ЭКГ: он похож на пологую перевернутую чашу.

После того как электрический заряд достигнет атриовентрикулярного узла (или АВ-узла), находящегося почти на стыке всех 4-х кармашков сердечной мышцы, на кардиограмме появляется маленькое «острие», направленное вниз – это зубец Q. Чуть ниже АВ-узла присутствует следующий пункт назначения импульса – пучок Гиса, фиксирующийся самым высоким среди прочих зубчиком R, который можно представить в виде пика или горы.

Преодолев половину пути, важный сигнал устремляется к нижней части сердца, через так называемые ножки пучка Гиса, внешне напоминающие длинные щупальце осьминога, которые обнимают желудочки. Проведение импульса по ветвистым отросткам пучка находит отражение в зубце S – неглубокого желобка у правого подножия R. Когда импульс распространится на желудочки по ножкам пучка Гиса, происходит их сокращение. Последний кочкообразный зубец T отмечает восстановление (отдых) сердца перед очередным циклом.

Расшифровывать показатели диагностики умеют не только кардиологи, но и другие специалисты

Перед 5-ю основными зубцами на ЭКГ можно увидеть прямоугольный выступ, пугаться его не стоит, так как он представляет собой калибровочный или же контрольный сигнал. Между зубцами имеют место быть горизонтально направленные участки – сегменты, например, S-T (от S до T) или P-Q (от P до Q). Для самостоятельной постановки ориентировочного диагноза потребуется запомнить такое понятие, как комплекс QRS – объединение зубцов Q, R и S, регистрирующее работу желудочков.

Зубцы, которые возвышаются над изометрической линией, называются положительными, а те, что располагаются под ними – отрицательными. Следовательно, все 5 зубцов чередуются друг за другом: P (полож.), Q (отриц.), R (полож.), S (отриц.) и T (полож.).

Отведения

Нередко от людей можно услышать вопрос: почему все графики на ЭКГ отличаются друг от друга? Ответ относительно прост. Каждая из искривленных линий на ленте отражает показатели сердца, получаемые от 10–12 цветных электродов, которые устанавливаются на конечностях и в области грудной клетки. Они считывают данные о сердечном импульсе, располагаясь в различной отдаленности от мышечного насоса, потому графики на термоленте зачастую и непохожи друг на друга.

Грамотно написать заключение ЭКГ может только опытный специалист, пациент же имеет возможность рассмотреть общие сведения о своем здоровье.

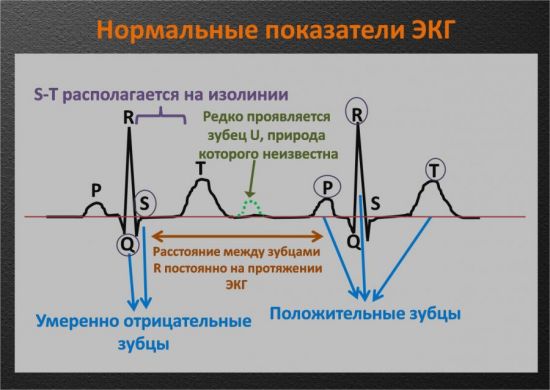

Нормальные показатели кардиограммы

Теперь, когда стало понятно, как расшифровать кардиограмму сердца, следует приступить к непосредственной диагностике нормальных показаний. Но прежде чем ознакомиться с ними, необходимо оценить скорость записи ЭКГ (50 мм/с или 25 мм/с), которая, как правило, автоматически пропечатывается на бумажной ленте. Затем, отталкиваясь от результата, можно просмотреть нормы продолжительности зубцов и сегментов, которые прописаны в таблице (подсчеты можно проводить с помощью линейки или клетчатой разметки на ленте):

Имя зубца	Длительность в мм (для 25 мм/с)	Длительность в мм (для 50 мм/с)
P	1,8–2,8	3,5–5,5
PQ	Менее 3	Менее 6
Q	Около 0,7–0,8	В пределах 1,5
QRS	1,5–2,7	3–5,6
S	Точных данных нет	Точных данных нет
T	3–7	6–14

Среди наиболее значимых положений интерпретации ЭКГ можно упомянуть следующие:

• Сегменты S-T и P-Q должны «сливаться» с изометрической линией, не выходя за её пределы.
• Глубина зубца Q не может превысить ¼ высоты самого стройного зубца – R.
• Точные показатели зубца S не утверждены, однако известно, что он иногда достигает глубины равной 18–20 мм.
• Зубец T не должен быть выше R: его максимальное значение – ½ высоты R.

Немаловажен и контроль ритма сердца. Необходимо взять в руки линейку и измерить длину отрезков, заключенных между вершинами R: полученные результаты должны совпадать друг с другом. Чтобы рассчитать ЧСС (или частоту сокращений сердца), стоит посчитать общее количество маленьких клеточек между 3-мя вершинами R и разделить цифирное значение на 2. Далее нужно применить одну из 2-х формул:

• 60/X*0,02 (при скорости записи 50 мм/сек).
• 60/X*0,04 (при скорости записи 25 мм/сек).

Если цифра находится в промежутке от 59–60 до 90 уд/мин, значит показатель ЧСС в норме. Увеличение этого индекса подразумевает тахикардию, а явное уменьшение – брадикардию. Если для сформированного человека ЧСС более 95–100 уд./мин – довольно сомнительный признак, то для детей до 5–6 лет это одна из разновидностей нормы.

Каждый из зубцов и интервалов говорит об определенном отрезке времени работы сердечной мышцы

Какие патологии можно выявить при расшифровке данных?

ЭКГ хоть и относится к числу крайне простых по структуре исследований, но аналогов подобной диагностике кардиологических отклонений до сих пор не наблюдается. С наиболее «популярными» заболеваниями, распознаваемыми ЭКГ, можно ознакомиться, исследуя как описание характерных их показателей, так и подробных графических примеров.

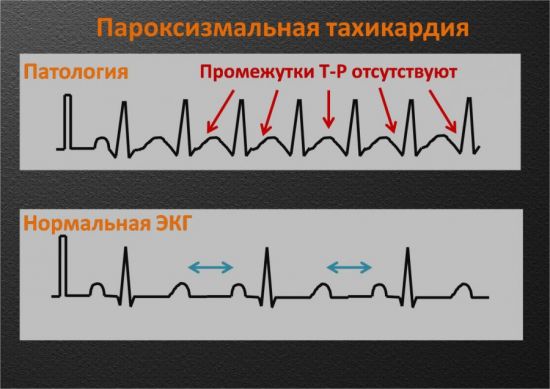

Пароксизмальная тахикардия

Данный недуг часто регистрируют у взрослых при осуществлении ЭКГ, у детей же он проявляется крайне редко. Среди наиболее распространенных «катализаторов» болезни числятся употребление наркотиков и алкогольной продукции, хронический стресс, гипертиреоз и пр. ПТ отличается, в первую очередь, частым сердцебиением, показатели которого располагаются в промежутке от 138–140 до 240–250 уд/мин.

По причине проявления подобных приступов (или пароксизм) оба желудочка сердца не имеют возможности вовремя наполниться кровью, что ослабляет общий кровоток и замедляет доставку очередной порции кислорода ко всем частям тела, включая головной мозг. Для тахикардии характерно наличие видоизмененного комплекса QRS, слабовыраженный зубец T и, что самое главное, отсутствие расстояния между T и P. Иными словами, группы зубцов на электрокардиограмме «склеены» друг с другом.

Заболевание относится к числу «невидимых убийц» и требует немедленного обращения к ряду специалистов, так как при крайней запущенности оно может привести к гибели человека

Брадикардия

Если предыдущая аномалия подразумевала отсутствие сегмента T-P, то брадикардия представляет собой её антагониста. Этот недуг выдаёт именно значительное удлинение T-P, свидетельствующее о слабом проведении импульса или неправильном его сопровождении через сердечную мышцу. У пациентов с брадикардией наблюдается крайне низкий индекс ЧСС – менее 40–60 уд./мин. Если у людей, отдающим предпочтение регулярным физическим нагрузкам, легкое проявление болезни является нормой, то в подавляющем большинстве иных случаев речь может идти о зарождении крайне серьезного заболевания.

При обнаружении очевидных признаков брадикардии нужно в ближайшее время пройти комплексное обследование.

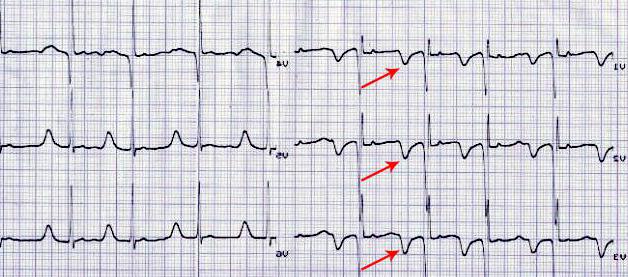

Ишемия

Ишемию именуют предвестником инфаркта Миокарда, по этой причине раннее выявление аномалии способствует купированию смертельного недомогания и, как следствие, благоприятному исходу. Ранее было упомянуто, что интервал S-T должен «удобно лежать» на изолинии, однако его опущение в 1-ом и AVL отведениях (до 2,5 мм) сигнализирует именно об ИБС. Иногда ишемическая болезнь сердца выдает только зубец T. В норме он не должен превышать ½ высоты R, однако, в данном случае он может как «дорасти» до старшего элемента, так и опуститься ниже средней линии. Остальные зубцы при этом не подвергаются существенным изменениям.

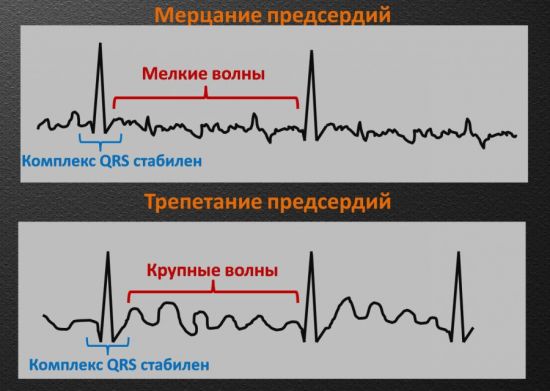

Трепетание и мерцание предсердий

Мерцание предсердий – аномальное состояние сердца, выражающееся в беспорядочном, хаотичном проявлении электрических импульсов в верхних кармашках сердца. Сделать качественный поверхностный анализ в подобном случае иногда не представляется возможным. Но зная, на что стоит обратить внимание в первую очередь, можно спокойно расшифровывать показатели ЭКГ. Комплексы QRS не имеют принципиального значения, так как они нередко стабильны, а вот промежутки между ними относятся к ключевым показателям: при мерцании они походят на череду зазубрин ручной пилы.

Патологии хорошо отличимы на кардиограмме

Не такие сумбурные, крупные по размеру волны между QRS свидетельствуют уже о трепетании предсердий, которое, в отличие от мерцания, характеризуется чуть более выраженным сердцебиением (до 400 уд./мин). Сокращения и возбуждения предсердий в незначительной степени подчиняются контролю.

Утолщение миокарда предсердий

Подозрительному утолщению и растяжению мышечного слоя Миокарда сопутствует значительная проблема с внутренним током крови. Предсердия при этом выполняют свою основную функцию с постоянными перебоями: утолщенная левая камера с большей силой «выталкивает» кровь в желудочек. При попытке прочитать график ЭКГ в домашних условиях следует устремить свой взор именно на зубец P, отражающий состояние верхних отделов сердца.

Если он представляет собой своеобразный купол с двумя выпуклостями, скорее всего, пациент страдает от рассматриваемой болезни. Так как утолщение миокарда при долговременном отсутствии квалифицированного медицинского вмешательства провоцирует инсульт или инфаркт, необходимо как можно скорее записываться на консультацию к кардиологу с предоставлением подробного описания дискомфортных симптомов, если таковые имеются.

Экстрасистолия

Произвести расшифровку ЭКГ с «первыми ласточками» экстрасистолии возможно в случае наличия знаний об особых показателях особого проявления аритмии. Внимательно рассмотрев подобный график, пациент может обнаружить необычные аномальные скачки, которые отдаленно напоминают комплексы QRS – экстрасистолы. Они возникают в любой области ЭКГ, после них нередко следует компенсаторная пауза, позволяющая сердечной мышце «отдохнуть» перед началом нового цикла возбуждений и сокращений.

Экстрасистолия в медицинской практике часто диагностируется у здоровых людей. В подавляющем большинстве случае она не влияет на привычное течение жизни и не сопряжена с тяжелыми заболеваниями. Однако при установлении аритмии следует перестраховаться, обратившись к специалистам.

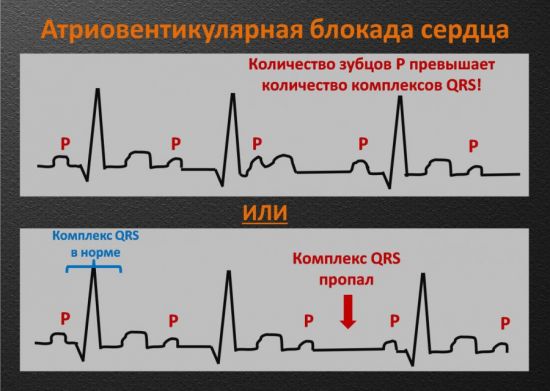

АВ-блокада сердца

При атриовентрикулярной блокаде сердца наблюдается расширение промежутка между одноименными зубцами P, кроме того, они могут встречаться в момент анализа заключения ЭКГ намного чаще, нежели комплексы QRS. Регистрация подобного рисунка свидетельствует о малой проводимости импульса от верхних камер сердца к желудочкам.

Если заболевание прогрессирует, электрокардиограмма меняется: теперь из общего ряда зубцов P в некоторых интервалах «выпадают» QRS

Блокада ножек пучка Гиса

Сбой в работе такого элемента проводящей системы, как пучок Гиса ни в коем случае нельзя игнорировать, поскольку он располагается в непосредственной близости от Миокарда. Патологический очаг в запущенных случаях имеет обыкновение «перебрасываться» на один из наиболее важных участков сердца. Расшифровать ЭКГ самому при наличии крайне неприятного заболевания вполне можно, стоит лишь внимательно исследовать самый высокий зубец на термоленте. Если он образует не «стройную» букву Л, а деформированную М, это значит, что пучок Гиса подвергся атаке.

Поражение его левой ножки, пропускающей импульс в левый желудочек, влечет за собой полное исчезновение зубца S. А место соприкосновения двух вершин расщепленного R будет располагаться выше изолинии. Кардиографическое изображение ослабления правой ножки пучка похоже на предыдущее, только точка соединения уже обозначенных вершин зубца R находится под средней линией. T в обоих случаях отрицателен.

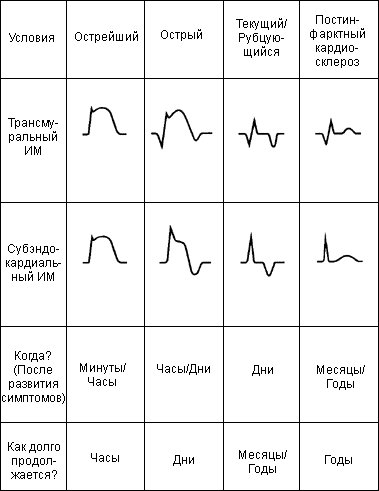

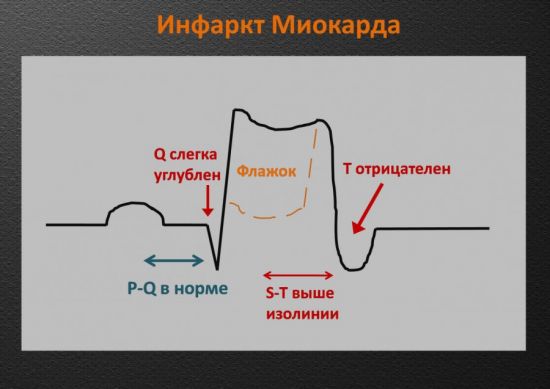

Инфаркт миокарда

Миокард – это фрагмент самого плотного и толстого слоя сердечной мышцы, который в последние годы подвергается различным недугам. Самым опасным среди них является некроз или инфаркт миокарда. При расшифровке электрокардиографии он достаточно отличим от иных типов заболеваний. Если зубец P, регистрирующий хорошее состояние 2-х предсердий, не деформирован, то остальные сегменты ЭКГ претерпели существенные изменения. Так, заостренный зубец Q может «протыкать» плоскость изолинии, а T – преобразовываться в отрицательный зубец.

Наиболее показательным признаком инфаркта является неестественное возвышение R-T. Существует мнемоническое правило, позволяющее запомнить точный его вид. Если при осмотре этого участка можно представить левую, восходящую сторону R в виде накрененной вправо стойки, на которой реет флажок, то речь действительно идет о некрозе миокарда.

Заболевание диагностируют как в острой фазе, так и после стихания приступа

Фибрилляция желудочков

Иначе крайне тяжелую болезнь называют мерцательной аритмией. Отличительной чертой этого патологического явления принято считать деструктивную деятельность проводящих пучков и узлов, указывающих на неконтролируемое сокращение всех 4-х камер мышечного насоса. Прочесть результаты ЭКГ и распознать фибрилляцию желудочков вовсе не сложно: на клетчатой ленте она предстает в виде череды хаотичных волн и ложбинок, параметры которых невозможно соотнести с классическими показателями. Ни в одном из сегментов нельзя увидеть хотя бы один знакомый комплекс.

Если пациенту с мерцательной аритмией не оказать преждевременной медицинской помощи, он в скором времени погибнет.

Синдром WPW

Когда в комплексе классических путей проведения электрического импульса неожиданно формируется аномальный пучок Кента, располагающийся в «удобной колыбели» левого или правого предсердия, можно с уверенностью говорить о такой патологии, как синдром WPW. Как только импульсы начинают продвигаться по неестественной сердечной магистрали, сбивается ритм мышцы. «Правильные» проводящие волокна не могут в полной мере обеспечить предсердия кровью, потому что импульсы предпочли более короткий путь для завершения функционального цикла.

ЭКГ при синдроме ВПВ отличается появлением микроволны на левом подножии зубца R, малым уширением комплекса QRS и, конечно, значительным сокращением интервала P-Q. Так как расшифровка кардиограммы сердца, подвергшегося WPW, не всегда результативна, на помощь медицинскому персоналу приходит ХМ – Холтеровский метод диагностики недуга. Он подразумевает круглосуточное ношение на теле компактного устройства с прикрепленными к кожному покрову датчиками.

Продолжительный мониторинг обеспечивает более качественный результат с фиксацией достоверного диагноза. Для того чтобы своевременно «поймать» локализующуюся в сердце аномалию, рекомендуется посещать кабинет ЭКГ не реже 1 раза в год. В случае необходимости регулярного медицинского контроля над лечением сердечно-сосудистого заболевания может потребоваться более частое снятие показателей сердечной деятельности.

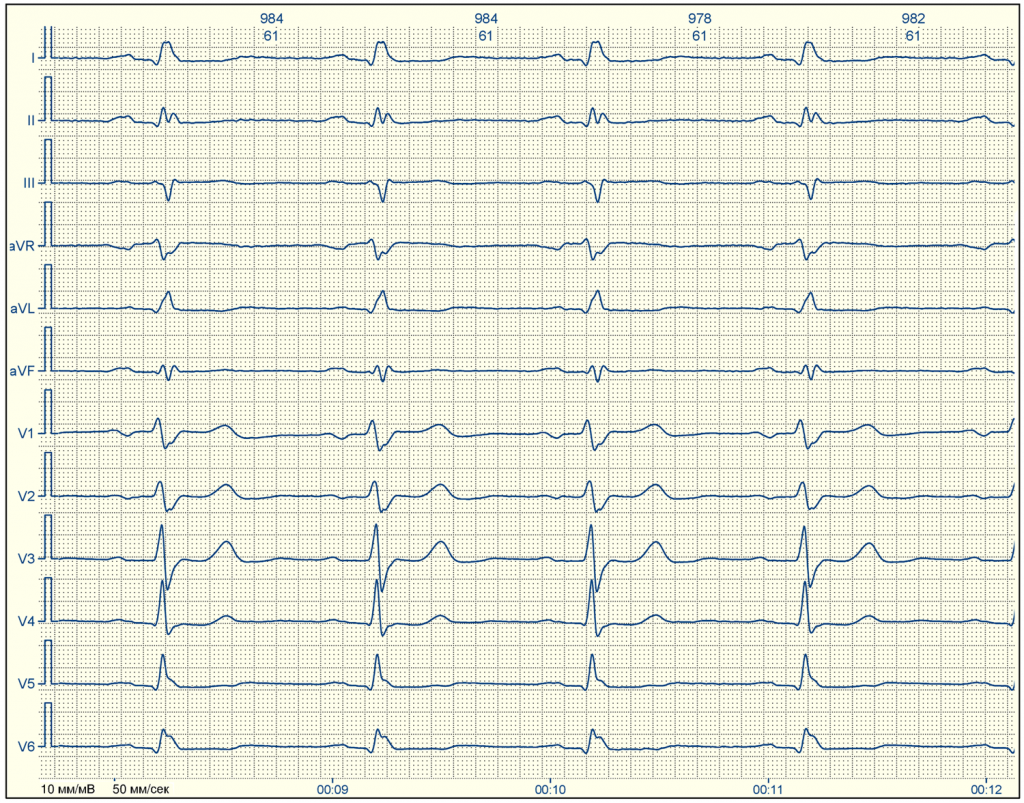

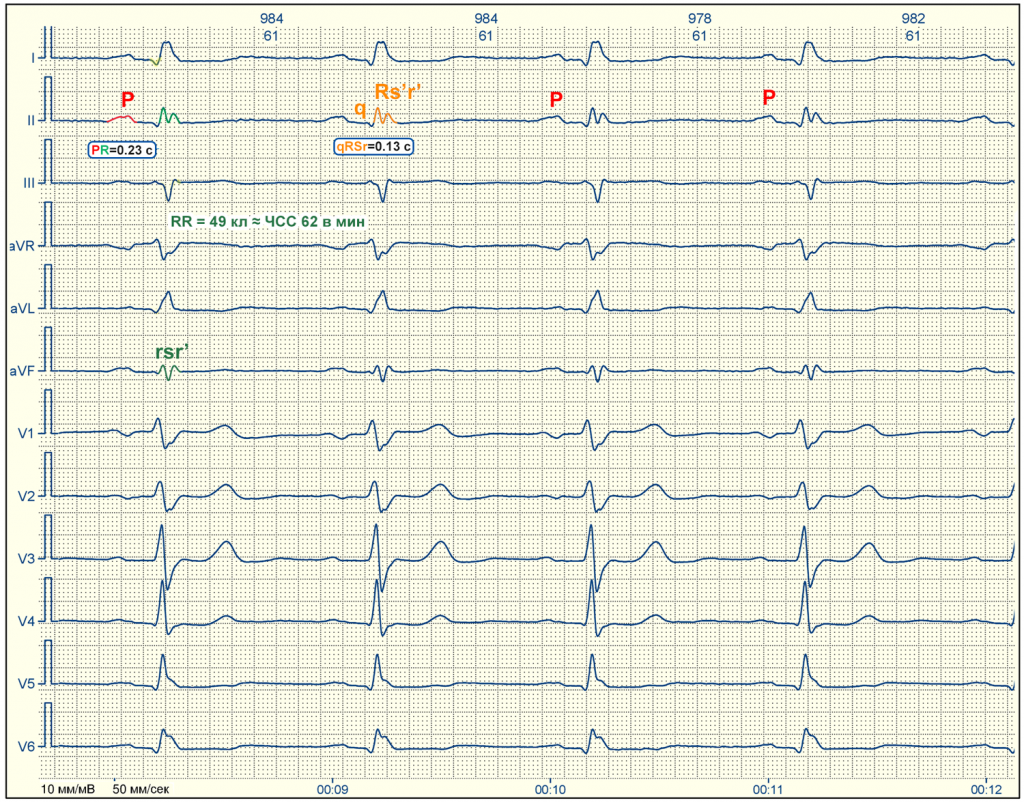

Кардиограмма сердца здорового человека — Сердце

Прочие типы процедур

Существует и еще несколько методов проведения процедуры. Например, это мониторинг с физической нагрузкой.

Отклонения от нормы обычно более выражены на ЭКГ с нагрузкой. Наиболее распространенным способом обеспечить организму необходимую физическую нагрузку является беговая дорожка.

Этот способ полезен в тех случаях, когда патологии могут проявляться лишь в случае усиленной работы сердца, например, при подозрении на ишемическую болезнь.

Сначала следует немного рассказать о том, как работает сердце. Оно имеет 4 камеры – два предсердия, и два желудочка (левые и правые).

Электрический импульс, благодаря которому оно сокращается, формируется, как правило, в верхней части миокарда – в синусовом водителе ритма – нервном синоатриальном (синусном) узле. Импульс распространяется по сердцу вниз, сначала затрагивая предсердия и заставляя их сокращаться, затем проходит атриовентрикулярный нервный узел и другой нервный узел – пучок Гиса, и достигает желудочков.

Основную нагрузку по перекачке крови на себя берут именно желудочки, особенно левый, задействованный в большом круге кровообращения. Этот этап называется сокращением сердца или систолой.

После сокращения всех отделов сердца настает время их расслабления – диастолы. Затем цикл повторяется снова и снова – этот процесс и называется сердцебиением.

Существует несколько типов сердечного ритма в зависимости от того, где начинает распространяться нервный импульс, приводящий к сокращению сердца:

• Синусовый ,
• Предсердный,
• Атриовентрикулярный,
• Желудочковый.

В норме ритм всегда синусовый. При этом синусовый ритм может сочетаться как с ЧСС выше нормы, так и с ЧСС ниже нормы. Все остальные типы ритмов являются свидетельством проблем с сердечной мышцей.

Предсердный ритм

Расшифровка ЭКГ у детей и беременных женщин

В принципе у детей и беременных женщин нормальные показатели электрокардиограммы сердца — такие же, как у здоровых взрослых людей. Однако имеются определенные физиологические особенности.

Например, частота сердечных сокращений у детей выше, чем у взрослого человека. Нормальная ЧСС ребенка до 3–летнего возраста составляет 100 – 110 ударов в минуту, 3–5 лет – 90 – 100 ударов в минуту.

Затем постепенно частота сердечных сокращений уменьшается, и в подростковом возрасте сравнивается с таковой у взрослого человека – 60 – 90 ударов в минуту.

У беременных женщин возможно небольшое отклонение электрической оси сердца на поздних сроках гестации из-за сдавления растущей маткой. Кроме того, часто развивается синусовая тахикардия, то есть увеличение частоты сердечных сокращений до 110 – 120 ударов в минуту, что является функциональным состоянием, и проходит самостоятельно.

Увеличение частоты сердечных сокращений связано с большим объемом циркулирующей крови и увеличенной нагрузкой. Из-за увеличения нагрузки на сердце у беременных женщин может выявляться перегрузка различных отделов органа.

Эти явления не являются патологией — они связаны с беременностью, и пройдут самостоятельно после родов.

В медицинской практике существует понятие нормы электрокардиограммы, которая свойственна каждой возрастной группе. В связи с анатомическими особенностями организма у новорожденных, детей и взрослых показатели исследования несколько отличаются. Рассмотрим их подробнее.

Нормы ЭКГ у взрослых можно увидеть на рисунке.

Детский организм отличается от взрослого. В связи с тем, что органы и системы новорожденного сформированы не полностью, данные электрокардиографии могут отличаться.

У детей масса правого желудочка сердца преобладает над левым желудочком. У новорожденных часто отмечается высокий R зубец в отведении III и глубокий S в отведении I.

Соотношение зубца P к зубцу R у взрослых в норме составляет 1:8, у детей зубец Р высокий, часто более заостренный, по отношению к R составляет 1:3.

В связи с тем, что высота зубца R напрямую связана с объемом желудочков сердца, его высота ниже, чем у взрослых.

У новорожденных детей зубец Т иногда отрицательный, может быть более низким.

PQ интервал выглядит укороченным, так как у детей скорость проведения импульсов по проводящей системе сердца выше. Этим же объясняется более короткий комплекс QRS.

В дошкольном возрасте показатели электрокардиограммы меняются. В этот период все еще наблюдается отклонение электрической оси сердца влево.

Масса желудочков увеличивается, соответственно, уменьшается соотношение зубца Р к зубцу R. Усиливается сила сокращения желудочков, зубец R становится выше, скорость передачи импульсов по проводящей системе снижается, что влечет за собой увеличение QRS комплекса и PQ интервала.

Важно! Только после 6 – 7 лет комплексы, зубцы и интервалы приобретают величину, которая присуща взрослому человеку.

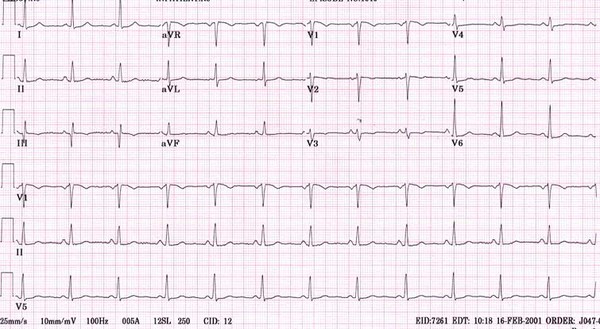

ЭКГ здорового человека и признаки изменений

ЭКГ здорового человека включает в себя много показателей, по которым судят о здоровье человека. ЭКГ сердца играет очень важную роль в процессе выявления отклонений в работе сердца, самым страшным из которых считается инфаркт миокарда.

Исключительно с помощью данных электрокардиограммы можно диагностировать некротические зоны инфаркта. Электрокардиография определяет и глубину повреждения мышцы сердца.

Нормы ЭКГ здорового человека: мужчины и женщины

Нормы ЭКГ для детей

ЭКГ сердца имеет огромное значение при диагностировании патологий. Самой опасной сердечной болезнью является инфаркт миокарда. Только электрокардиограмма сможет распознать некротические зоны инфаркта.

К признакам инфаркта миокарда на ЭКГ относят:

• зона некроза сопровождается изменениями комплекса Q-R-S, в результате появляется глубокий зубец Q;
• зона повреждения характеризуется смещением (возвышением) сегмента S-T, сглаживающего зубец R;
• зона ишемии изменяет амплитуду и делает отрицательным зубец Т.

Электрокардиография определяет и глубину повреждения мышцы сердца.

Анализ зубцов и интервалов

Анализ ЭКГ не обходится без мониторинга зубцов и интервалов. Все начинается с зубца Р, который, как упоминалось выше, должен быть синусовым.

Если же он во втором отведении имеет увеличенную амплитуду или продолжительность, то это может свидетельствовать о гипертрофии правого или левого предсердия соответственно. Далее, оценивая интервал PQ можно выявить блокаду антриовентрикулярного узла, который характеризуется увеличенной продолжительностью интервала PQ либо полным его отсутствием.

Отдельным пунктом анализа ЭКГ является чтение комплекса QRS. В норме его длительность 60-100 мс. Удлинение его это свидетельство нарушения проводимости в ножках пучка Гиса. Ниже приведены примеры участков ЭКГ, где хорошо видны блокады правой и левой ножки.

Более того, зубец Q, глубина которого превышает 1/3 зубца R, может свидетельствовать об инфаркте миокарда.

Интервал QT отображает продолжительность сокращения желудочков и составляет 390-450 мс. Его удлинение говорит о развитии ишемической болезни сердца, а укорочении – о гиперкальцемии. Сегмент ST в норме не должен возвышаться над изолинией более 1 мм и снижаться более 0,5 мм. Нарушение первого условия свидетельствует об остром инфаркте или перикардите, а второго – об ишемии.

Но как бы подробно ни была изложена подобная информация, следует понимать, что правильно интерпретировать кардиограмму может только специалист.

Методика проведения процедуры

Запись ЭКГ обычно проводится в лежачем положении. Для снятия кардиограммы используется стационарный или переносной аппарат – электрокардиограф.

Стационарные аппараты устанавливаются в медицинских учреждениях, а переносные используются бригадами неотложной помощи. В аппарат поступает информация об электрических потенциалах на поверхности кожи.

Для этого применяются электроды, прикрепляемые к области груди и конечностям.

Эти электроды называются отведениями. На груди и конечностях обычно устанавливается по 6 отведений.

Грудные отведения обозначаются V1-V6, отведения на конечностях называются основными (I,II,III) и усиленными (aVL, aVR, aVF). Все отведения дают несколько разную картину колебаний, однако суммировав информацию со всех электродов, можно выяснить детали работы сердца в целом.

Иногда используются дополнительные отведения (D, А, I).

Обычно кардиограмма выводится в виде графика на бумажный носитель, содержащий миллиметровую разметку. Каждому отведению-электроду соответствует свой график.

Стандартная скорость движения ленты составляет 5 см/c, может применяться и другая скорость. В кардиограмме, выводимой на ленту, также могут указываться основные параметры, показатели нормы и заключение, сгенерированные автоматически.

Также данные могут записываться в память и на электронные носители.

После проведения процедуры обычно требуется расшифровка кардиограммы опытным врачом-кардиологом.

Необходимо, чтобы во время процедуры пациент был спокоен. Между физическими нагрузками и процедурой должен пройти определенный промежуток времени. Также не рекомендуется проходить процедуру после еды, употребления алкоголя, напитков, содержащих кофеин, или сигарет.

---

Причины, способные повлиять на ЭКГ:

• Время суток,
• Электромагнитный фон,
• Физические нагрузки ,
• Прием пищи,
• Положение электродов.

Как читать ЭКГ? Как расшифровать электрокардиограмму самостоятельно? Что показывает ЭКГ

Электрокардиограф (ЭКГ) — устройство, позволяющее оценить сердечную активность, а также произвести диагностику состояния этого органа. При прохождении обследования врач получает данные в виде кривой. Как читать ЭКГ-кривую? Какие виды зубцов бывают? Какие изменения на ЭКГ видны? Для чего нужен врачам этот метод диагностики? Что показывает ЭКГ? Это далеко не все вопросы, интересующие людей, столкнувшихся с электрокардиографией. Для начала следует узнать, как устроено сердце.

Сердце человека состоит из двух предсердий и двух желудочков. Левая сторона сердца более развита, чем правая, так как на нее выпадает большая нагрузка. Именно этот желудочек чаще всего страдает. Несмотря на разницу размеров, обе стороны сердца должны работать стабильно, слаженно.

Учимся читать электрокардиограмму самостоятельно

Как читать ЭКГ правильно? Это сделать не так сложно, как может показаться на первый взгляд. Для начала следует посмотреть на кардиограмму. Она печатается на специальной бумаге, имеющей клеточки, причем отчетливо видно два типа клеток: крупные и мелкие.

Заключение ЭКГ читается по этим клеточкам. Что показывают ЭКГ- зубцы, клетки? Это основные параметры кардиограммы. Попробуем научиться читать ЭКГ с нуля.

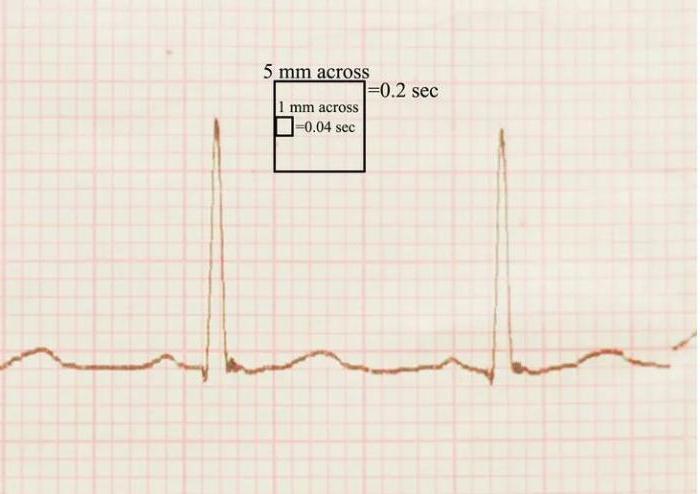

Значение ячеек (клеточек)

На бумаге для печатания результата обследования имеются ячейки двух типов: крупные и мелкие. Все они состоят из вертикальных и горизонтальных направляющих. Вертикальные – это вольтаж, а горизонтальные – это время.

Большие квадраты состоят из 25 маленьких клеток. Каждая малая клеточка равна 1 мм и соответствует 0,04 секунды в горизонтальном направлении. Большие квадраты равны 5 мм и 0,2 секунды. В вертикальном направлении сантиметр полосы равен 1 мВ напряжения.

Зубцы

Чтобы прочитать заключение ЭКГ, необходимо знать, какие зубцы есть и что они обозначают.

Всего выделяют пять зубцов. Каждый из них на графике отображает работу сердца.

1. Р – в идеале этот зубец должен быть положительным в пределах от 0,12 до двух секунд.
2. Q – зубец отрицательный, показывает состояние межжелудочковой перегородки.
3. R – отображает состояние миокарда желудочков.
4. S – отрицательный зубец, показывает завершения процессов в желудочках.
5. T – положительный зубец, показывает восстановление потенциала в сердце.

Все зубцы ЭКГ имеют свои особенности чтения.

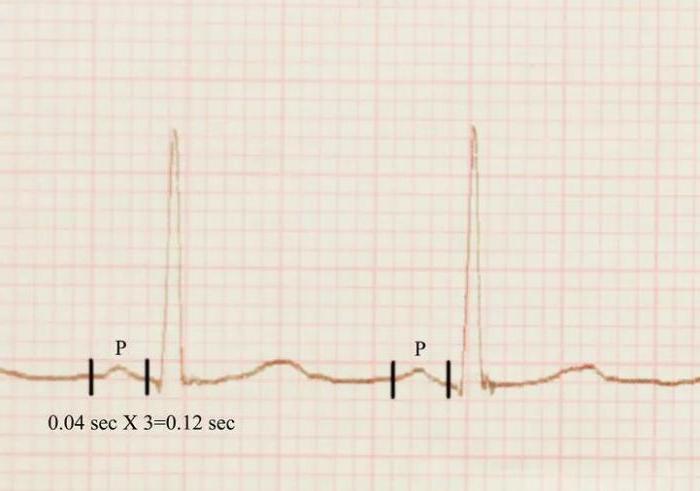

Зубец Р

Все зубцы электрокардиограммы имеют определенное значение для постановки правильного диагноза.

Самый первый зубец графика называется Р. Он обозначает время между сердцебиениями. Чтобы его измерить, лучше всего выделить начало и конец зубца вертикальными чертами, а затем посчитать количество маленьких клеток. В норме зубец Р должен быть в пределах от 0,12 до двух секунд.

Однако измерение этого показателя только на одном участке не даст точных результатов. Чтобы удостовериться, что сердцебиение ровное, необходимо определить интервал зубца Р на всех участках электрокардиограммы.

Зубец R

Зная, как читать ЭКГ легким способом, можно понять, есть ли патологии сердца. Следующим важным зубцом графика является R. Его найти просто – это самый высокий пик на графике. Это и будет положительный зубец. Его самая высокая часть отмечается на кардиограмме R, а его нижние части Q и S.

Комплекс QRS называется желудочковым, или синусовым. У здорового человека синусовый ритм на ЭКГ узкий, высокий. На рисунке отчетливо видны зубцы ЭКГ R, они самые высокие:

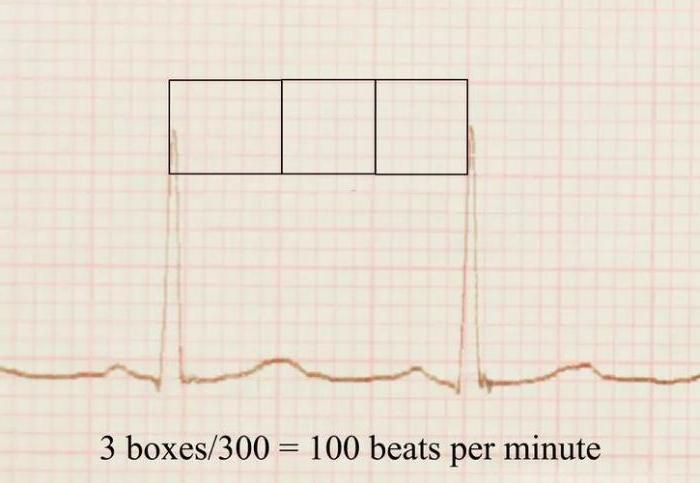

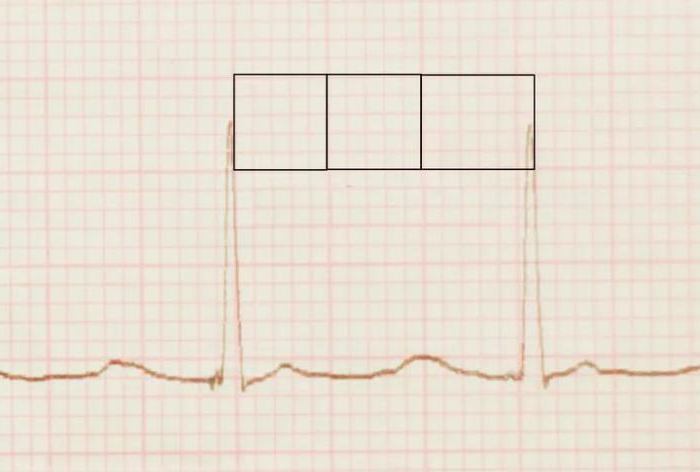

Между этими пиками количество больших квадратов указывает на частоту сердечных сокращений (ЧСС). Этот показатель рассчитывается по следующей формуле:

300/количество больших квадратов = ЧСС.

К примеру, между пиками четыре полных квадрата, тогда расчет будет выглядеть таким образом:

300/4=75 ударов сердца в минуту.

Иногда на кардиограмме отмечается удлинение комплекса QRS более 0,12 с, что говорит о блокаде пучка Гиса.

Интервал между зубцами PQ

PQ – это интервал от зубца Р до Q. Он соответствует времени проведения возбуждения по предсердиям до миокарда желудочков. Норма интервала PQ в разных возрастах различная. Обычно он составляет 0,12-0,2 с.

С возрастом интервал увеличивается. Так, у детей до 15 лет PQ может достигать 0,16 с. В возрасте от 15 до 18 лет PQ увеличивается до 0,18 с. У взрослых этот показатель равен пятой части секунды (0,2).

При удлинении интервала до 0,22 с говорят о брадикардии.

Интервал между зубцами QT

Чтобы знать, как читать ЭКГ правильно, необходимо понимать интервалы. После определения зубцов приступают к расчету интервала QT. В норме он составляет 400-450 мс.

Если этот комплекс будет длиннее, то можно предположить ИБС, миокардит или ревматизм. При укороченном типе может отмечаться гиперкальциемия.

Интервал ST

В норме этот показатель располагается на уровне средней линии, но может быть выше нее на две клеточки. Этот сегмент показывает процесс восстановления деполяризации сердечной мышцы.

В редких случаях показатель может подниматься на три клетки выше средней линии.

Норма

Расшифровка кардиограммы в норме должна выглядеть следующим образом:

• Сегменты Q и S должны быть всегда ниже средней линии, т. е. отрицательными.
• Зубцы R и T в норме должны располагаться выше средней линии, т. е. будут положительными.
• QRS-комплекс должен быть не шире 0,12 с.
• ЧСС должно быть в пределах от 60 до 85 ударов в минуту.
• Должен быть синусовый ритм на ЭКГ.
• R должен быть выше зубца S.

ЭКГ при патологиях: синусовая аритмия

А как читать ЭКГ при различных патологиях? Одна из самых частых болезней сердца – нарушение синусового ритма. Оно может быть патологическим и физиологическим. Последний тип обычно диагностируется у людей, занимающихся спортом, при неврозах.

При синусовой аритмии кардиограмма имеет следующий вид: синусовые ритмы сохранены, наблюдаются колебания интервалов R-R, но во время задержки дыхания график ровный.

При патологической аритмии сохранение синусового импульса наблюдается постоянно, независимо от задержки дыхания, при этом на всех промежутках R-R наблюдаются волнообразные изменения.

Проявление инфаркта на ЭКГ

При возникновении инфаркта миокарда изменения на ЭКГ ярко выраженные. Признаками патологии являются:

• увеличение ЧСС;
• сегмент ST повышен;
• в отведениях ST имеется довольно стойкая депрессия;
• комплекс QRS увеличивается.

При инфаркте главным средством распознавания зон омертвения сердечной мышцы является кардиограмма. С ее помощью можно определить глубину поражения органа.

При инфаркте на графике наблюдается повышение сегмента ST, а зубец R будет опущен вниз, придавая ST форму, напоминающую кошачью спину. Иногда при патологии могут наблюдаться изменения зубца Q.

Ишемия

При возникновении ишемии на ЭКГ можно увидеть, в какой именно части она располагается.

• Расположение ишемии у передней стенки левого желудочка. Диагностируется при симметричных остроконечных Т-зубцах.
• Расположение у эпикарда левого желудочка. Т-зубец заострен, симметричен, направлен вниз.
• Трансмуральный тип ишемии левого желудочка. Т заострен, отрицателен, симметричен.
• Ишемия у миокарда левого желудочка. Т сглажен, слегка приподнят вверх.
• Поражение сердца ишемической болезнью отображается состоянием зубца Т.

Изменения в желудочках

ЭКГ показывает изменения в желудочках. Чаще всего они проявляются в левом желудочке. Такой вид кардиограммы встречается у людей с длительной дополнительной нагрузкой, например при ожирении. При этой патологии происходит отклонение электрооси влево, на фоне которого зубец S становится выше R.

Метод Холтера

А как научиться читать ЭКГ, если не всегда понятно, какие зубцы и как расположены? В таких случаях назначают непрерывную регистрацию кардиограммы с помощью мобильного устройства. Он постоянно записывает данные ЭКГ на специальную ленту.

Такой метод обследования необходим в тех случаях, если классическим ЭКГ не удается выявить патологий. Во время диагностики Холтера обязательно ведется подробный дневник, где пациент фиксирует все свои действия: сон, прогулки, ощущения во время деятельности, всю активность, отдых, симптомы болезни.

Обычно регистрация данных происходит в течение суток. Однако бывают случаи, когда необходимо снимать показания до трех суток.

Схемы расшифровки ЭКГ

При расшифровке кардиограммы рекомендуется соблюдать определенную последовательность.

1. Анализируется проводимость и ритм сердца. Для этого оценивается регулярность сердечных сокращений, подсчитывается количество ЧСС, определяется проводящая система.
2. Выявляются осевые повороты: определяют положение электрооси во фронтальной плоскости; вокруг поперечной, продольной оси.
3. Анализируется зубец R.
4. Анализируется QRS-T. При этом оценивается состояние комплекса QRS, RS-T, зубец T, а также интервал Q-T.
5. Делается заключение.

По продолжительности R-R-цикла говорят о регулярности и норме сердечного ритма. При оценке работы сердца оценивается не один промежуток R-R, а все. В норме допускаются отклонения в пределах 10 % от нормы. В других случаях определяется неправильный (патологический) ритм.

Для установления патологии берется комплекс QRS и определенный участок времени. На нем подсчитывают, какое количество раз сегмент повторяется. Затем берется такой же промежуток времени, но дальше на кардиограмме, опять подсчитывается. Если на равных участках времени количество QRS одинаково, то это норма. При разных количествах – предполагается патология, при этом ориентируются на зубцы Р. Они должны быть положительными и стоять перед комплексом QRS. На протяжении всего графика форма Р должна быть одинаковой. Такой вариант говорит о синусовом ритме сердца.

При предсердных ритмах зубец Р отрицательный. За ним располагается сегмент QRS. У некоторых людей зубец Р на ЭКГ может отсутствовать, полностью сливаясь с QRS, что говорит о патологии предсердий и желудочков, которых импульс достигает одновременно.

Желудочковый ритм показан на электрокардиограмме деформированным и расширенным QRS. При этом связь между Р и QRS не видна. Между зубцами R большие расстояния.

Сердечная проводимость

По ЭКГ определяют сердечную проводимость. По зубцу Р определяют импульс предсердий, в норме этот показатель должен быть 0,1 с. Интервал Р-QRS отображает общую скорость проводимости по предсердиям. Норма этого показателя должна быть в пределах 0,12 до 0,2 с.

Сегмент QRS показывает проводимость по желудочкам, нормой считается предел от 0,08 до 0,09 с. При увеличении интервалов происходит замедление сердечной проводимости.

Что показывает ЭКГ, пациентам знать не нужно. В этом должен разбираться специалист. Только врач может правильно расшифровать кардиограмму и поставить правильный диагноз, учитывая степень деформации каждого отдельного зубца, сегмента.

Самостоятельно прочитать результат электрокардиограммы не всегда удается из-за отсутствия опыта и нечетких зубцов, сегментов, интервалов, а также особенности бумаги.

Кардиограмма сердца – как сделать, расшифровать и что показывает

Основные задачи обследования

Процедура ЭКГ является способом определения электрической активности сердечной мышцы. Ее биологические потенциалы регистрируют специальные электроды. Итоговые данные отображаются в графическом виде на мониторе аппарата либо распечатываются на бумаге. Электрокардиография позволяет определить:

• Проводимость сердечной мышцы и частоту ее сокращений.
• Размеры предсердий (отделов, в которые из вен поступает кровь) и желудочков (отелов, получающих кровь из предсердий и перекачивающих ее в артерии).
• Наличие нарушений проведения электрического импульса – блокады.
• Уровень кровоснабжения миокарда.

Для проведения исследования ЭКГ специальная подготовка не требуется. С его помощью можно выявить не только нарушение функциональной деятельности сердца, но и патологические процессы в сосудах, легочной ткани и эндокринных железах.

Электрокардиограмма считается основным способом, который может диагностировать такие опасные заболевания, как – врожденные и приобретенные пороки сердца, аритмию, сердечную недостаточность, инфаркт миокарда

Следует знать, что интерпретация ЭКГ осуществляется благодаря элементарным, логическим правилам, которые могут быть понятны даже рядовому обывателю. Для более приятного и спокойного их восприятия рекомендуется начать ознакомление сначала с самыми простыми принципами расшифровки, постепенно переходя на более

Расшифровка ЭКГ для чайников с примерами — E-Cardio

Добрый день, уважаемый, чайник. Если вы искали сайт где вы сможете хотя бы чуть-чуть подтянуть свои навыки ЭКГ, то вы попали по адресу. На сайте размещено более 100 ЭКГ с примерами расшифровок, в основном в заданиях к теории. Я настоятельно рекомендую вам начать с начала и если вы будете заниматься прилежно, то уже в течение 1-2 недель вы сможете отличать норму от патологии. Разумеется, это будет возможным только если вы чайник с медицинским образованием.

Здесь для вас я разберу пример первой попавшейся мне ЭКГ. Для того чтобы вам стало понятным тот объем работы который предстоит освоить.  Так же вы сможете оценить качество ЭКГ-картинок собранные мной в рамках данного проекта.

Расшифровка ЭКГ для чайников — пример.

Пример ЭКГ с расшифровкой для чайников

Заключение выглядит так: Ритм синусовый, ЧСС=62 в мин, АВ-блокада I ст., Неполная блокада правой ножки пучка Гиса. Неспецифическое нарушение переполяризации в области боковой стенки.

Как мы это определили.

1. Ритм синусовый — вот втором отведении имеется зубец Р, он положительный и следует перед каждым желудочковым комплексом на одинаковом расстоянии.

2. ЧСС — Между зубцами RR 49 клеточек (3000/49≈62).
3. АВ-блокада I ст — PR > 0.2, что говорит о наличии АВ блока.
4. Неполная блокада правой ножки пучка Гиса — желудочковый комплекс расширен (0,13 с) имеется характерный комплекс rsr V1.
5. Неспецифическое нарушение переполяризации в области боковой стенки. — Зубцы Т в отведениях V5-V6 сглажены.


Эта ЭКГ не является слишком сложной если следовать плану расшифровки ЭКГ и уметь пользоваться линейкой, но и конечно знать теорию. Я позаботился о том, чтобы не сильно загружать вас этой самой теорией. В каждом разделе дается только так информация которая нужна врачу «не кардиологу» для качественной интерпретации ЭКГ на приемлемом уровне.

Если вы решили научится читать ЭКГ, то надеюсь вам помочь в этом, начните с ПЕРВОГО УРОКА и двигайтесь по «указателям». Удачи, дорогой чайник.





Если вы нашли какую-либо ошибку, пожалуйста, выделите фрагмент текста и нажмите «Ctrl+Enter»

Расшифровка ЭКГ, как самостоятельно расшифровать кардиограмму сердца у взрослых

Из чего состоит электрокардиограмма

Как читать ЭКГ правильно? Это сделать не так сложно, как может показаться на первый взгляд. Для начала следует посмотреть на кардиограмму. Она печатается на специальной бумаге, имеющей клеточки, причем отчетливо видно два типа клеток: крупные и мелкие.

Заключение ЭКГ читается по этим клеточкам. Что показывают ЭКГ- зубцы, клетки? Это основные параметры кардиограммы. Попробуем научиться читать ЭКГ с нуля.

Если бы сердце имело одинаковое строение всех своих отделов, нервные импульсы проходили бы по ним за одно и то же время. В результате этого на ЭКГ каждому электрическому разряду соответствовал бы всего один зубец, который отражает сокращение. Период между сокращениями (импульсами) на ЭГК имеет вид ровной горизонтальной линии, которую называют изолинией.

Человеческое сердце состоит из правой и левой половин, в которых выделяют верхний отдел – предсердия, и нижний – желудочки. Поскольку они имеют разные размеры, толщину и разделены перегородками, возбуждающий импульс с разной скоростью проходит по ним. Поэтому на ЭКГ записываются разные зубцы, соответствующие определенному отделу сердца.

Кардиограмма сердца здорового человека

Все больше людей в мире страдают от сердечно-сосудистых заболеваний. Болезни сердца сильно помолодели за последнее время. Не только люди среднего и пожилого возраста обращаются к кардиологам, но и молодые пациенты. Некоторые болезни сердца протекают практически бессимптомно. И даже при явной симптоматике сердечной патологии мы не спешим к врачу, заменяя поход к кардиологу таблеткой валидола.

Самостоятельно ставить себе диагнозы и пить лекарства не стоит! Вы должны осознавать тот факт, что заболевания сердцечно-сосудистой системы требуют тщательного контроля со стороны лечащего врача.

ЭКГ — один из наиболее эффективных способов оценить состояние сердца человека

Сама расшифровка проводится с подготовки техники. Измеряется амплитуда сигнала калибровки, врач проверят прибор на наличие помех. Специальные электроды накладываются на щиколотки, запястья и грудь человека. Информация от них поступает в аппарат для ЭКГ, и преобразуется в графики на мониторе устройства.  При подозрениях на инфаркт миокарда или при профилактических осмотрах предпочтительно делать электрокардиограмму, чем УЗИ сердца.

Принципы проведения ЭКГ

Не менее чем раз в три-шесть месяцев рекомендуется проходить процедуру ЭКГ людям, которые не испытывают проблем с сердцем. Если у человека в анамнезе имеется какая-либо патология, особенно связанная с сердечдно-сосудистой деятельностью, то в таком случае процедуру следует проходить не позднее одного раза в месяц, так как результаты ЭКГ действительные в течение этого периода. Аппарат для проведения подобного исследования был разработан еще в середине девятнадцатого века Алексом Уоллером. Он записывает электрическую активность сердечных сокращений.

Проведение ЭКГ сердца является совершенно безопасной и безболезненной процедурой

В то время подобное устройство было настоящим прорывом в медицине. Аппарат для снятия ЭКГ портативен, он есть в каждой машине скорой помощи, оно не приносит никаких болезненных ощущений. Для того чтобы снять показатели работы сердца нужно знать несколько правил. Перед проведением электрокардиограммы не стоит переедать, курить, выпивать лекарства. Так как у вас сразу будет выявлена тахикардия.  Раздетый по пояс пациент ложится на специальную кушетку, после обработки мест отведения накладываются электроды.

При нарушениях работы сердечно-сосудистой системы, выявленных на кардиограмме, следует обращаться за консультацией к кардиологу. Именно он может установить точный диагноз, назначить сбор дополнительных анализов и дальнейшее лечение.

Расшифровываем показатели

Сердце человека работает по определенным принципам, напоминающим часовой механизм, каждая деталь которого несет важную функцию. Это орган обладает:

• Автоматизацией — выработка импульса происходит произвольно, возбуждая сердце.
• Проводимостью — орган проводит импульс прямо от места его зарождения.
• Возбудимостью — возбуждающий импульс активизирует работу органа.
• Тоничность — циклическая работа в диастоле (расслаблении).

ЭКГ позволяет оценить общее состояние сердца, а также наличие патологических процессов

В состоянии покоя сердечная мышца обладает электрической нейтральностью. Но при помощи возбуждающего импульса формируется биоток.

Какой показатель должен быть нормой работы сердца, а какой нет? В первом, втором отведении, аVG, V2,V6 зубец Р обязательно будет положительным у здорового человека. Если брать отведение aVR, то зубец P будет отрицательным. Точно такой же характеристикой обладает зубец Т, рассматривая на кардиограмме отведения V4 и V1, можно увидеть, что частота зубца R снижается, в то время когда частота R повышается на отведениях V5 и V6. Положение RS-T располагается на изолинии. Можно заметить погрешность на ЭКГ? Специалисты отмечают, что возможно допущение погрешностей примерно в миллиметр.

Зубцы на ЭКГ

Когда мы видим кардиограмму сердца, то на ней четко прослеживаются зубцы. Зная значение этих показателей, можно понять, насколько правильно осуществляется работа сердечно-сосудистая системы? Эти обозначения получаются за счет изменения амплитуды и высоты. Основные виды этих обозначений:

• Зубец Р (деполяризационные процессы в миокарде).
• Зубец Q (моменты начала электрического импульса в перегородке между желудочками).
• Зубец R  (отражение проникновения  электрического импульса по миокарду желудочков).
• Зубец S (возбуждение в базальном слое желудочков сердца).
• Зубец Т (реполяризационные процессы миокарда).

В норме у человека должна быть кардиограмма с синусовым ритмом. Частота сердечных сокращение примерно семьдесят ударов в минуту, ЭОС в обычном положении. Патологий нарушения тональности или ритма (брахикардия, аритмия, тахикардия) быть не должно. У некоторого количества пациентов наблюдается тахикардия (синусовая) или брахикардия. Учащение сердцебиение характерно для эмоциональных людей, беременных женщин. У пожилых больных отмечается замедление сердечного ритма или морфологические изменения миокарда. На кардиограмме иногда возникают небольшие изменения ST-T.

Как врач оценивает состояние сердца по кардиограмме?

Не имея специального медицинского образования, расшифровать ЭКГ очень сложно. Специалист должен внимательно изучить полученные данные и дать оценку работы сердца. Проводится подсчет интервала между зубцами. Делается это благодаря векторной линии или при помощи электрической оси. Какие факторы учитываются врачом при расшифровке ЭКГ и как должна выглядеть нормальная кардиограмма?

• Оценивается общий ритм сердца и ЧСС (в норме сердечный ритм должен быть не более 70 единиц в минуту).
• Специалисты подсчитывают интервалы между зубцами. То есть определяют систолу (фазу сокращения). Если интервал длинный то это может говорить о ревматизме миокарда, миокардите, ишемической болезни, атеросклерозе. При этом при глубоких патологиях измененные промежутки видно на ЭКГ сразу.
• ЭОС считается от изолиний по высоте зубца. Если говорить о норме на ЭКГ, то R будет всегда возвышаться над S. Если положение ЭОС нарушено, есть смещения, то это считается тревожным признаком.
• QRS определяет работу сердечных желудочков. У здорового человека отсутствует патология в виде дополнительного зубца, ширина определяется в 120 мс. Интервалы не должны быть смещенными в разные стороны.
• Не менее важны для определения клинической картины интервалы ST. В них отражается временной промежуток восстановления сердечной мышцы после сокращения. Врач исследует хаотичность реполяризации и деполяризации сердца.

Помимо обычных аппаратов ЭКГ имеются и специальные электрокардиографы, которые действуют по автоматическим принципам и самостоятельно расшифровывают ЭКГ. Они регистрируют изменения в биопотенциалах сердца. Большинство таких кардиографов обладают множеством разных функций. Они фиксируют показатели и устанавливают предварительный диагноз на дисплее. Но полностью доверять подобным приборам не стоит, так как заключительный диагноз установить может только опытный кардиолог или терапевт.

Электрокардиограмма — это важная процедура, которую необходимо проходить всем людям без исключения. Часто сердечно-сосудистые заболевания не дают специфических симптомов, и даже при развитии болезни люди не торопятся идти к врачу. Запущенные заболевания сердца, выявленные на поздних стадиях, приводят к тяжелым последствиям, таким как ИБС, инфаркт миокарда, тяжелые формы аритмии.
