Ремонт приборов для измерения артериального давления
Во время покупки требуется проверить на прочность и надежность металлический корпус, протестировать измерительную шкалу. Желательно, чтобы шкала имела крупные и четкие деления. Модели с ночной подсветкой будут очень удобны для использования в вечернее и ночное время. Однако, главное знать как правильно измерять артериальное давление.
ВИДЫ РЕМОНТА
Хотя тонометр и не является излишне сложным и комплексным прибором, он всё же состоит из достаточного количества элементов, из которых каждый может прийти в негодность. Потому ремонт может включать в себя следующее:
- Калибровка. Иногда прибор работает хорошо, но показывает некорректные данные. В таком случае устройство достаточно просто немного подстроить, что оно снова показывало реалистичные цифры.
- Замена частей. Например, могла выйти из строя груша или манжета. В таком случае их следует заменить на сопоставимые аналоги, которые могут быть как оригинальными, так и просто совместимыми.
- «Серьёзный» ремонт. Когда поломка действительно сильная, требуется серьёзное вмешательство в электронику измерителя давления.
Измерение давления электронным тонометром
Электронные измерители артериального давления считаются более удобными для использования в домашних условиях, так как процедура может проводиться без чьей-либо посторонней помощи. Это основное преимущество данного устройства.
Электронный тонометр представляет собой прибор с дисплеем, который отображает верхние, нижние показатели давления и пульс. Основной блок имеет прикрепленную манжету.
Эксплуатация электронного тонометра весьма проста:
- 1 — Манжета надевается на руку чуть выше локтевого сгиба руки согласно инструкции, после чего нажимается кнопка «Старт».
- 2 — При помощи компрессора в манжету нагнетают воздух.
- 3 — После получения сигнала фиксируются нужные показатели.
Современные модели электронных тонометров умеют запоминать замер в памяти, также в приборе имеется специальный индикатор повышенного давления и аритмии. Это очень удобно для тех людей, которые ведут мониторинг показателей.
Единственным минусом такого прибора является тот факт, что человек должен правильно класть руку во время процедуры, иначе результаты окажутся неверными. Рука кладется на противоположное плечо ладонью вниз. Вторая свободная рука нажимает кнопку старта, после чего поддерживает локоть, пока проводится измерение.
Подобные аппараты не рекомендуются для использования пациентам с поврежденными стенками сосудов и плохим кровоснабжением.
Измерение давления полуавтоматическим тонометром
Полуавтоматические приборы практически ничем не отличаются от электронных устройств, помимо того, что воздух в манжету закачивается вручную. Такие тонометры меряют у человека не только артериальное давление, но и пульс.
Устройство имеет главный прибор с дисплеем, манжету и грушу. Манжета надевается на предплечье на расстоянии 3 см от локтевого сгиба. Путем нажимания на грушу воздух нагнетается в манжету до нужного уровня. После этого тонометр самостоятельно проводит исследование и выводит результат измерения на экран.
Сегодня можно приобрести прибор с вмонтированным липомером, благодаря чему человек имеет возможность вычислять процент жировой ткани в организме.
Измерение давления запястным тонометром
Такой прибор, который называется запястным, надевается на руку, поэтому его предпочитают использовать молодые люди.
Дело в том, что в более старшем возрасте сосуды на запястье подвергаются возрастным изменениям, которые напрямую влияют на точность полученных данных, поэтому пожилые люди обычно таким устройством не пользуются.
В отличие от других приборов, запястный тонометр обладает многочисленными преимуществами:
- Современным прибором удобно пользоваться;
- Устройство обладает компактными размерами;
- Сделать замер артериального давления человека можно в любое время, независимо от времени суток и ситуации.
Этот прибор удобно использовать дома, также его часто выбирают люди, обладающие пониженным зрением и слухом. Дополнительно в специализированных магазинах можно найти модели, которые надевают на палец.
Как правильно измерять давление
Даже самый точный тонометр выдаст неверные результаты, если измерять давление неправильно. Существуют общие правила измерения давления:
- Состояние покоя. Нужно посидеть некоторое время (достаточно 5 минут) в том месте, где предполагается измерять давление: за столом, на диване, на кровати. Давление меняется постоянно, и если сначала полежать на диване, а потом сесть за стол и померить давление – результат будет неверным. В момент подъема давление изменилось.
- Делается 3 измерения, поочередно меняя руки. Нельзя делать повторное измерение на одной руке: сосуды пережаты и для нормализации кровоснабжения требуется время (3–5 минут).
- Если тонометр механический, то необходимо правильно накладывать головку фонендоскопа. Чуть выше локтевого сгиба определяется место наиболее сильной пульсации. Постановка головки фонендоскопа сильно влияет на слышимость тонов сердца, особенно если они глухие.
- Аппарат должен находиться на уровне груда, а рука – в горизонтальном положении.
Многое зависит от манжеты. Она должна исправно распределять воздух в пневмокамере и иметь подходящую длину. Размеры манжеты обозначаются минимальным и максимальным обхватом плеча. Минимальная длина манжеты равна длине ее пневмокамеры.
Если манжета слишком длинная, пневмокамера будет нахлестываться сама на себя, очень сильно сдавливая руку. Слишком короткая манжета не сможет создать достаточного давления для измерения давления.
| Тип манжеты | Длина, см |
| Для новорожденных | 7–12 |
| Для младенцев | 11–19 |
| Для детей | 15–22 18–26 |
| Стандартная | 22–32 25–40 |
| Большая | 32–42 34–51 |
| Набедренная | 40–60 |
ЧТО ЧАЩЕ ВСЕГО ЛОМАЕТСЯ?
Хотя у прибора гипотетически может повредиться что угодно, есть несколько типов поломок, которые происходят чаще всего. к ним относятся следующие:
- Манжета утратила герметичность. Возможно, соединение манжеты с компрессором было повреждено. Тонометр при этом будет показывать ошибку, например, Err cuf, АД в манжете будет на нуле. Можно починить дефект, выявив разуплотнение и устранив его. Могут быть виноваты как резиновые прокладки, так и повреждения/трещины. На саму манжету можно поставить заплатку.
- Дисплей некорректно работает. Например, не отображаются цифры на экране. Часто проблема заключается в шлейфе тонометра, который ремонтируется по принципу такового в, например, телевизоре. Починка проходит достаточно просто, так как шлейфы обычно большие и удобные. Если причина не в них, то, возможно, придётся менять весь экран.
- Проблема с кнопками. Часто кнопки выходят из строя. Они могут даже щёлкать, но никакого результате от их нажатия нет. В такой ситуации надо разобрать весь прибор, отсоединить его плату, выпаять старую кнопку и впаять новую, аналогичную. Если понимать, как это делать, то сложности это не составит, разве что нужно подобрать подходящие типовые кнопки на замену.
- Неверное измерение давления. Если поверка выявила, что прибор выходит за пределы допустимой погрешности (в итоге, например, показывается гипертония вместо гипотонии), то тогда, вероятно, повреждён или датчик давления, или встроенный микроконтроллер. Реже причины могут быть, например, в питании или в программной начинке устройства.
- Проблемы с электроникой. Часто на плате могут возникать еле заметные микротрещины. Также бывает такое, что пайка была осуществлена недостаточно качественно. Могут быть и другие проблемы. Тут ремонт зависит от конкретной неисправности.
ПОДВОДИМ ИТОГИ
У аппаратов, которые ориентированы на измерение давления, могут выйти из строя различные компоненты – но, к счастью, в большинстве случаев их можно достаточно быстро отремонтировать. Если простейшие неисправности, при понимании дела, можно устранить самостоятельно, то при хоть сколь-либо серьёзных поломках лучше отдать прибор квалифицированным специалистам, которые могут быстро и качественно разрешить проблему. В большинстве случаев, если не произошло ничего серьёзного, дефект будет устранён прямо при вас.
Помните, что в некоторых ситуациях гораздо проще будет купить новый прибор, потому что сейчас они достаточно недорогие, а поломки могут быть и серьёзными. Но когда ремонт уместен, доверьтесь профессионалам – и вы снова сможете эффективно мерить своё давление в артериях.
ИСТОЧНИКИ:
https://proskopiyu.ru/metody/remont-priborov-dlya-izmereniya-arterialnogo-davleniya.html
http://hronicheskij.lechenie-gipertoniya.ru/gipertoniya/remont-apparatov-dlya-izmereniya-davleniya-orenburg/
http://davlenie.giperton-med.ru/lechenie/remont-priborov-dlya-izmereniya-arterialnogo-davleniya-and/
Можно ли проводить ремонт тонометров самостоятельно? Электронный тонометр не показывает давление.
Не секрет, что артериальное давление является важным показателем для работы сердца, сосудов, всей системы организма и жизнеспособности человека. В семье всегда найдется хоть один человек, страдающий гипертонией. Поэтому в доме должен быть тонометр для регулярного контроля основного показателя здоровья. Особенно аппарат требуется пожилым людям и занятым тяжелым физическим трудом. Как правило, приборы склонны к поломкам, особенно часто ломаются механические виды тонометров. Поэтому проблема, как осуществить ремонт тонометра своими руками, довольно актуальна.
Виды устройств
Рассматриваемые устройства подразделяются на три вида. Каждый обладает определенными модификациями, а также отличается от других принципом работы. Все виды имеют положительные и отрицательные стороны. Механический предлагает высокую точность и низкую стоимость. Но требуется навык, чтобы научиться пользоваться им самостоятельно. С полуавтоматическим работать намного проще, и ломается он реже. Электронный тонометр имеет большую стоимость и более высокую погрешность. Замерить давление им способен даже ребенок. Достаточно надеть манжет и нажать на кнопку, через некоторое время на табло высветится результат.
Механическое устройство
Как правило, ремонт устройств заключается в смене составляющего узла. Для чего требуется купить новый механизм и заменить им сломанный. К примеру, невозможно накачать манжету воздухом. Это означает, что поломался обратный клапан откачки в груше. Менять только клапан бессмысленно, нужно заменить весь узел, вместе с трубками.
Электронные автоматы и полуавтоматы по цене выше механического устройства в несколько раз. У данных видов прибора отмечаются не слишком частые неисправности. Зачастую происходят:
Полуавтоматическое устройство
Серьезные поломки лучше устранять в сервисном центре, ведь на ремонт выдается гарантийный талон, и до истечения его действия заниматься ремонтом самостоятельно запрещается. Самому можно поменять грушу, манжету, батарейки, на них действие гарантийного талона не распространяется.
Устройство автоматическое
Как починить тонометр правильно: особенности и рекомендации?
Если решили сэкономить время и деньги и починить тонометр самостоятельно, то требуется сначала отыскать в приборе неисправности. Если человек им часто пользуется, то определить поломанную деталь не составит труда. Если проблема заключается в пропуске воздуха из системы, то ее необходимо обнаружить. Отыскав место пропуска воздуха, требуется данный элемент просто заменить новым. Если после этого замер давления прошел хорошо, значит, все получилось.
Как произвести ремонт механического тонометра своими руками?
Какие поломки могут быть у механического прибора и как их устранить самому:
Купить нужную деталь для механического тонометра можно в интернет-магазине, заказав по телефону, или в магазине медтехники.
Особенности ремонта электронной техники
Поломки и способы ремонта устройства электронного типа:
Автоматические приборы вывести из строя не так просто. Если тонометр не ронять, не ударять и с силой не трясти, то он прослужит долгие годы. Электроника внутри камеры довольно хрупкая и требует деликатного и бережного отношения.
Ремонт дырявой манжеты
Если проблема заключается в стравливании воздуха, то необходимо найти место щели. Когда она находится непосредственно на манжете, то ее не обязательно заменять, можно отремонтировать. Как отремонтировать пропускающую воздух манжету тонометра:
- Если отверстие небольшое, а манжета крепкая и неизношенная, то можно запаять термоклеевым пистолетом.
- На щель можно наклеить резиновым клеем кусочек заплатки из резины или другого подходящего материала.
- Взять полоску толстого алюминия и согнуть ее пополам. Между ними просунуть поврежденное место и зажать его металлом, помочь себе плоскогубцами. Замазать это место клеем.
Сменная манжета
Когда воздух выходит на месте заводской пайки, то его можно провулканизировать паяльником при 180 градусах. Важно помнить, что ремонт манжеты дешевле замены, но продержится она после вмеша
Топ 5 самых частых неисправностей тонометров
Всех приветствую! Продолжаю обобщать и выкладывать в сжатом виде свой опыт по ремонту электроники. Привожу свой Топ 10 самых частых неисправностей тонометров, который родился в результате случайных ремонтов медицинской техники и общения с другими Мастерами. Не скажу, что я в этой области большой специалист, но кое-что мне попадалось и удачно починялось. Начнем рейтинг. Места неисправностей тонометров и измерителей артериального давления отсортированы по частоте появления неисправности.
1 место – потеря герметичности манжеты тонометра
Если в Вашем тонометре случилась потеря герметичности контура нагнетания давления, то с большой вероятностью на экране автоматического тонометра высветится ошибка «Err Cuf». В переводе с английского cuff – манжета, поэтому логично, что ошибка Err Cuf – это ошибка герметичности манжеты.
Если Ваш тонометр выдает такую ошибку, то прежде всего нужно проверить места соединения манжеты с компрессором. Для этого нужно снять манжету. Рассмотрим, как это сделать на примере тонометра на запястье AND UB-403.
Как разобрать автоматический тонометр на запястье AND UB-403
При включении этот измеритель артериального давления показывает ноль.
Затем происходит накачка манжеты, но она прерывается и появляется на дисплее ошибка Err Cuf.
Разворачиваем тонометр AND UB-403 боком и видим заглушку, которую нужно снять, поддев ее тонкой шлицевой отверткой или шилом.
С другой стороны корпуса снимаем такую же заглушку.
Вот как выглядят эти заглушки для крепления манжеты.
После этого снимаем манжету тонометра AND UB-403 и видим места подсоединения патрубков от компрессора к манжете – их целых два.
В этих местах может случиться разуплотнение и утечка воздуха, поэтому внимательно осматриваем и очищаем уплотнительные резиночки патрубков тонометра и манжеты.
Пробуем собрать все в обратном порядке.
Если ошибка манжеты осталась, нужно проверить саму манжету на предмет трещин. Обычно это делается визуально.
Резиновую манжету тонометра можно починить, приклеив заплатку на место утечки воздуха. О том, как поставить заплатку и отремонтировать манжету смотрите ниже в видео на примере манжеты тонометра Microlife.
Как заклеить подушку тонометра
Если же манжета Вашего тонометра целая, то нужно промазать места соединения герметиком или заменить уплотнительные резиночки манжеты, если сможете их найти.
Бывает, что разуплотнение подачи воздуха происходит внутри устройства. В этом случае придется разбирать тонометр и устранять микротрещины или менять засохшие резинки.
Если Вам непонятна разборка тонометра, то советую посмотреть следующее видео как правильно разобрать AND UB 201.
2 место – пропадают сегменты цифр на дисплее тонометра
Еще одной частью болезнью является отслоение шлейфа ЖК экранов тонометров, в результате чего сегменты цифр и букв могут не отображаться на дисплее.
Для ремонта такой неисправности придется опять разбирать измеритель артериального давления и ремонтировать контакты шлейфа. Анализ случаев отслоения шлейфов и ремонта таких случаев для телевизоров и мониторов я проводил в статье ранее.
Шлейфы дисплеев тонометров приклеены по такому же принципу. Ремонт облегчается из-за приятных размеров и шага контактов шлейфа. Ремонтировать такие шлейфы намного легче, чем в телевизорах.
После разборки тонометра приклеить шлейф дисплея обратно можно путем равномерного нагрева с помощью термофена или паяльника со специальной насадкой для ремонта шлейфов. Посмотрите видео на эту тему – очень познавательно и интересно.
Ремонт и восстановление ЖК дисплея тонометра Sanitas
Ремонт дисплея, если пропадают сегменты тонометра OMRON MX2 Basic
Вероятность успешного ремонта шлейфа дисплея тонометра очень велика, если его не порвать и не повредить сам дисплей.
3 место – не работают кнопки тонометра
В автоматических и полуавтоматических тонометрах управление работой происходит с помощью тактовых кнопок. Эти кнопки не вечны и со временем выходят из строя – не нажимаются, болтаются, нажимаются без щелчка, нажимаются со щелчком, но без результата.
При неисправной кнопке тонометра приходится разбирать устройство, отсоединять электронную плату, выпаивать старую и впаивать новую кнопку. В принципе, ничего сложного, только нужно подобрать точно такую же кнопку, потому что посадочных мест, форм и размеров кнопок бывает великое множество.
Пример распространенных кнопок смотрите в видеоролике по разборке и замене кнопки тонометра.
Ремонт тонометра OMRON M3 Expert
4 место – тонометр неправильно измеряет артериальное давление
Прежде, чем говорить о том, что тонометр неправильно измеряет давление, необходимо определиться с погрешностями измерений и факторов, их увеличивающих.
Всем известно, что подавляющее большинство современных измерителей артериального давления работают по методу тонов Н. С. Короткова, который даже признала в качестве официально рекомендуемого Всемирная Организация Здравоохранения. Этот косвенный метод измерения имеет некоторую погрешность, определяемую упругостью стенок артерий и мягких тканей, амплитудой и формой пульсовой волны и другими факторами, разными для каждого человека.
Если отказаться от округлений и точно использовать цену деления манометра, то мы увидим разницу между соседними измерениями и при пользовании механическим тонометром. Многочисленные эксперименты показали, что погрешность метода тонов Н. С. Короткова обычно находится в пределах ±5-7 мм рт. ст.
Погрешность ручных тонометров складывается из трёх составляющих: погрешности метода, точности манометра и ошибок определения момента считывания показаний. Получается, что величина погрешности измерения артериального давления может доходить до 15 мм рт. ст. Это нужно учитывать, перед тем, как принимать медикаменты для нормализации давления.
Для уверенности в показаниях тонометра метрологи и врачи советуют проводить несколько измерений с перерывом между ними не менее 3-5 минут. Примерно за такое время восстанавливается диаметр сечения сосудов, что помогает повысить точность измерений.
С точки зрения электроники кончено тоже могут быть причины увеличения погрешности измерений. За это отвечает датчик давления и микроконтроллер. Реже могут быть проблемы с прошивкой и напряжением питания.
5 место – неисправности электроники тонометра
Перед проведением ремонта тонометра необходимо внимательно осмотреть печатную плату на предмет микротрещин и плохой пайки. Подозрительные места пропаять, а подозрительные радиоэлементы проверить или заменить на аналогичные.
После включения тонометра нужно сразу проверить напряжения питания в контрольных точках на плате или на контактах преобразователей напряжения.
Часто встречается неисправность в виде завышенного потребления от батарей питания. Эта неисправность проявляется в виде малого срока работы от батареек. Чтобы найти элемент платы, который тянет на себя повышенный ток, можно воспользоваться тактильным методом – пощупать все микросхемы, чтобы найти самую нагретую. Такие микросхемы необходимо пропаять или заменить.
Если тонометр на дисплее выдает непонятную ошибку, то с большой вероятностью это тоже проблема электроники. В таком случае нужно изучить принцип работы тонометра и последовательно проверить все элементы схемы.
Иногда случается так, что клинит компрессор тонометра – при включении устройства компрессор даже не дергается и на дисплее выдается ошибка с каким-то номером или общая ошибка. Иногда от заклинивания компрессора тонометра помогает его разборка и проворачивание якоря вокруг оси. Клин компрессора может происходить из-за износа механических деталей или попадания пыли внутрь. При таком варианте необходимо почистить внутренности компрессора и нанести внутрь новую смазку.
На этом завершаю свой Топ 5 самых частых неисправностей тонометров, которые Вы можете исправить своими руками дома.
В завершении еще одно видео для Вас по ремонту тонометра OMRON M2 Basic и его блока питания.
Тонометр. неисправность датчика. — Электроника
4 часа назад, ИВАН-ОТВЕРТКА сказал:
Собственно вопрос банальный-Вы отремонтировать имеете желание или посмотреть «чего внутри творится»?
Оговорюсь,я не ремонтировал подобные аппараты,а мой с»моторчиком»…
Все элементарно-прошивка «слетела»…Шутка-юмора и почти всегда основная версия спецов из Инета,после конденсаторов
Грешным делом,может я старомоден,но для начала всегда пытался разобраться с алгоритмом работы,если не доступно описание,а потом с питанием и его цепями…
Так вот,тот первый аппарат,куда ТС «сунул гвоздик»(понравилось),можно пустить на «изюм»- это было издишне,но «…орешек знаний тверд…»,а киножурнала уже нет…Можно было попробовать просто через трубочку создать чем угодно давление выше атмосферного…
Там,по моему разумению, т.н.прессостат и все»танцует» от него и создаваемого давления в процессе измерения.Посему,следуя исходным данным ТС-
1.Батарейка отпадает
2.Исправность насоса,трубочек,клапана,манжеты…
3.Исправность датчика давления и по совместительству включателя(выключателя при сбросе давления)начала цикла измерения
Третье маловероятно(сразу на нескольких?) и не ремонтабельно(думаю первый датчик давления можно разобрать,дабы «орешек расколоть…»).
Второе 99,8%,собственно,как на всех тонометрах…
Изменено пользователем VASJИзмеритель артериального давления ua 888 как разобрать ремонт самому

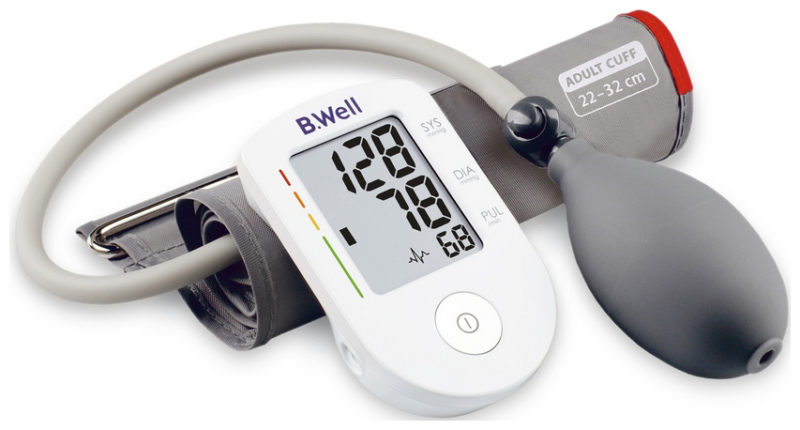

Сейчас большую популярность получили цифровые автоматические и полуавтоматические тонометры. Они гораздо проще в использовании, чем механические и имеют довольно точные показатели.
Что касается автоматических тонометров, то они самые простые в использовании. Для их работы, достаточно надеть манжету на руку, и нажать соответствующую кнопку. Все остальное сделает сам прибор.
Полуавтоматический прибор работает по такому же принципу, единственное, чем он отличается от первого, так это то, что воздух нагнетается не компрессором, а резиновой грушей вручную.
Хотя автоматические приборы кажутся более привлекательными, они имеют свои недостатки. Один из них – это обязательное использование элементов питания высокого качества, и на большую емкость. Такие батареи имеют более высокую цену, чем обычные, но их использование необходимо, так как воздушный компрессор требует достаточной мощности для своей работы.
Для работы полуавтомата, достаточно иметь батареи среднего сегмента, которых хватает на 2-3 года использования. Ещё одним плюсом этих приборов является то, что при замене резиновой груши не потребуется больших средств и усилий. Ремонт же компрессора, может влететь в копеечку, что не всегда оправдывает средства. Иногда, в таких случаях лучше купить новый прибор.
Полуавтоматический тонометр может прослужить верой и правдой несколько лет, но со временем и у него тоже могут появляться разные проблемы.Обусловлено это износом некоторых элементов, особенно тех, которые чаще всего используются. Понятно, что ремонтировать резиновую грушу или шланг нет никакого смысла. Это касается и измерительной манжеты. Из-за их невысокой стоимости и распространения их можно приобрести в одном из магазинов медтехники.
Что же касается электроники, то тут есть способы самостоятельного ремонта вышедших из строя элементов и компонентов схемы.
Рис. 1. Тонометр, у которого проблема с включением
Хотя прибору уже более трех лет он прекрасно работает. Единственным недостатком является эта кнопка, которая в самый неподходящий момент не хочет выполнять свою функцию. Это может раздражать человека, у которого и так плохое самочувствие.
Эту проблему можно легко исправить. Достаточно просто заменить кнопку или пропаять ее контакты. Перед тем, как делать заключение о неисправности тонометра, его работу следует проверить, установив новые элементы питания. Только если после этого ничего не изменилось, тогда можно подумать о ремонте.
Итак, начать следует с разборки корпуса.
Рис. 2. Разбираем корпус
Для этого открываем батарейный отсек (рисунок 2) и достаём оттуда все элементы питания. В этом отсеке нужно поискать винт крепления двух половин корпуса. В этом тонометре он скрыт под гарантийной пломбой (рисунок 3).
Рис. 3. Находим винт крепления
Вскрываем пломбу и откручиваем винт.
Рис. 4. Откручиваем винт
В этом приборе он один, но бывают случаи, когда их несколько.
Если один из них останется не открученным, то в этом случае при разборке можно сломать весь корпус. Убедившись, что все винты удалены, пробуем разделить две половины корпуса с помощью отвертки или лезвия ножа (рисунок 5).
Рис. 5. Разделяем 2 половины корпуса
Делать это нужно осторожно, помогая при этом пальцами рук. Сняв крышку корпуса, аккуратно извлекаем плату и переворачиваем ее.
Рис. 6. Извлекаем плату
Чтобы ничего не мешало, вынимает тройник трубки с паза в корпусе (рисунок 7 и 8).
Рис. 7. Вынимаем тройник трубки
Рис. 8
Теперь имеется доступ к местам пайки выводов проблемной кнопки.
Рис. 9. Печатная плата тонометра
Если смотреть по печатной плате, то два плеча кнопки запараллеленны, для улучшения контакта. При подключении к выводам кнопки мультиметра в режиме измерения сопротивления и включенной кнопке (рисунок 10 и 11), прибор показал разрыв цепи, хотя должно быть наоборот. Лишь при надавливании щупами на места пайки, изредка появлялась цепь.
Рис. 10. Проверка мультиметром
Рис. 11
Это указывало на дефект пайки, вследствие чего и не было точного срабатывания контакта. Иногда, со временем вокруг вывода детали образуется микротрещина, которая невооруженным глазом может быть не видна. Особенно это касается электронных компонентов, которые греются или подвержены механическому воздействию. Например, та самая кнопка, о которой говорилось выше.
Если бы кнопка оказалась нерабочей, то ее можно заменить на аналогичную из старой техники. Например, с передней панели тюнера спутникового телевидения или другой нерабочей аппаратуры (рисунок 12).
Рис. 12. Пример, где взять кнопку
Также, такие кнопки продаются на радиорынке или интернет магазине электронных комплектующих. В этом случае проблема состояла именно в папке, и менять кнопку не было особой потребности.
Пропаять выводы кнопки можно паяльником мощностью – 25 Вт. Паяльник с большей мощностью может перегреть дорожки и спровоцировать их отслоение. Также, работать им не совсем удобно, из-за толстого жала.
Для достижения хорошего результата пайки, необходимо использовать качественный флюс. Самый простой – это канифоль, растворенная в спирте. Можно использовать обычную канифоль.
Итак, покрываем места пайки флюсом (рисунок 13) и нагрев инструмент, пропаиваем места соединения выводов кнопки (рисунок 14).
Рис. 13. Покрываем флюсом
Рис. 14. Используем паяльник
Олова при этом не понадобится, так как достаточно будет того, что на плате.
После завершения пайки, протираем эти места ватой, смоченной в спирте или одеколоне. Это уберет мусор и излишки флюса.
Далее, соединяем щупы мультиметра с этими выводами, и нажав кнопку смотрим на результат.
Рис. 15. Итог пайки
Рис. 16. Устанавливаем обратно плату тонометра
Далее, держатель трубок необходимо установить в соответствующий паз. Накрываем плату верхней крышкой, и с усилием защелкиваем корпус.
Рис. 17. Держатель трубок устанавливаем в паз
Закручиваем винт в батарейном отсеке.
Рис. 18. Закручиваем винт
Ставим элементы питания и пробуем включить прибор.
Рис. 19. Тонометр заработал! Ремонт закончен.
Тонометр включается с первого раза, а это значит, что проблема с кнопкой решена.
Не секрет, что артериальное давление является важным показателем для работы сердца, сосудов, всей системы организма и жизнеспособности человека. В семье всегда найдется хоть один человек, страдающий гипертонией. Поэтому в доме должен быть тонометр для регулярного контроля основного показателя здоровья. Особенно аппарат требуется пожилым людям и занятым тяжелым физическим трудом. Как правило, приборы склонны к поломкам, особенно часто ломаются механические виды тонометров. Поэтому проблема, как осуществить ремонт тонометра своими руками, довольно актуальна.
Как правило, ремонт устройств заключается в смене составляющего узла. Для чего требуется купить новый механизм и заменить им сломанный. К примеру, невозможно накачать манжету воздухом. Это означает, что поломался обратный клапан откачки в груше. Менять только клапан бессмысленно, нужно заменить весь узел, вместе с трубками.
Электронные автоматы и полуавтоматы по цене выше механического устройства в несколько раз. У данных видов прибора отмечаются не слишком частые неисправности. Зачастую происходят:
- неисправности в самом механизме;
- отсутствие или задержка вывода показателей на дисплей;
Проблемы в отображении показателей
Серьезные поломки лучше устранять в сервисном центре, ведь на ремонт выдается гарантийный талон, и до истечения его действия заниматься ремонтом самостоятельно запрещается. Самому можно поменять грушу, манжету, батарейки, на них действие гарантийного талона не распространяется.
Если решили сэкономить время и деньги и починить тонометр самостоятельно, то требуется сначала отыскать в приборе неисправности. Если человек им часто пользуется, то определить поломанную деталь не составит труда. Если проблема заключается в пропуске воздуха из системы, то ее необходимо обнаружить. Отыскав место пропуска воздуха, требуется данный элемент просто заменить новым. Если после этого замер давления прошел хорошо, значит, все получилось.
Какие поломки могут быть у механического прибора и как их устранить самому:

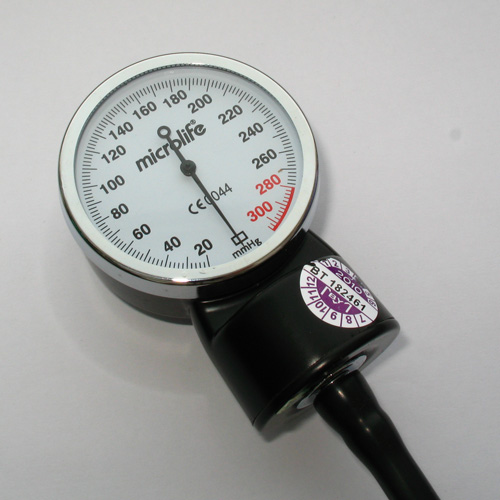

Причина поломки заключается в выпадении стрелки манометра. Здесь самостоятельно поломку не исправить. Рекомендуется купить новый манометр и заменить им сломанный.
Манометр в механическом тонометре
Залипание клапана в груше
Купить нужную деталь для механического тонометра можно в интернет-магазине, заказав по телефону, или в магазине медтехники.
Поломки и способы ремонта устройства электронного типа:
Когда на табло высвечиваются нереальные показатели, требуется в первую очередь заменить батарейку. Если это не помогло, нужно поискать утечку воздуха в манжете, груше и патрубке, их соединяющем. Здесь ремонт осуществляется по обстоятельствам: замена новыми деталями или устранением протечки.
Быстрое решение проблемы – смена батарейки
Автоматические приборы вывести из строя не так просто. Если тонометр не ронять, не ударять и с силой не трясти, то он прослужит долгие годы. Электроника внутри камеры довольно хрупкая и требует деликатного и бережного отношения.
Если проблема заключается в стравливании воздуха, то необходимо найти место щели. Когда она находится непосредственно на манжете, то ее не обязательно заменять, можно отремонтировать. Как отремонтировать пропускающую воздух манжету тонометра:
- Если отверстие небольшое, а манжета крепкая и неизношенная, то можно запаять термоклеевым пистолетом.
- На щель можно наклеить резиновым клеем кусочек заплатки из резины или другого подходящего материала.
- Взять полоску толстого алюминия и согнуть ее пополам. Между ними просунуть поврежденное место и зажать его металлом, помочь себе плоскогубцами. Замазать это место клеем.
Когда воздух выходит на месте заводской пайки, то его можно провулканизировать паяльником при 180 градусах. Важно помнить, что ремонт манжеты дешевле замены, но продержится она после вмешательства не слишком долго. Поэтому будьте готовы к замене данного элемента.

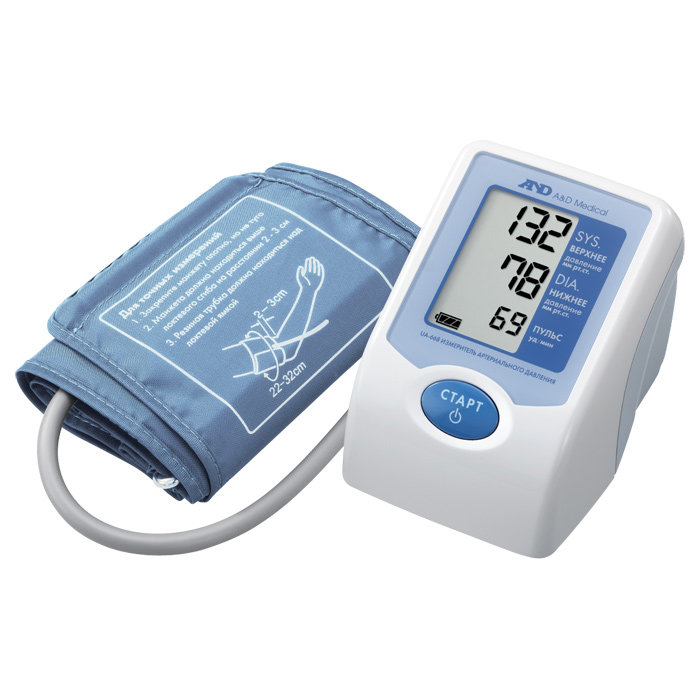

Тонометр модели AND UB 201
Тонометр AND UB 201 – это устройство браслетного типа для замера показателей давления. Чаще всего у данной модели выходит из строя манжета. Чтобы ее отремонтировать или заменить, необходимо правильно ее снять. Делается это в последовательности:
- Из камеры удаляются батарейки.
- Снять зажимы, которыми закреплена манжета (они находятся по обеим сторонам корпуса), поддев их отверткой.
- Потянув на себя манжету, освободить ее от корпуса тонометра, к которому она прикреплена еще двумя защелками.
- Крышка корпуса прикреплена двумя болтиками сзади, их нужно открутить отверткой. Осторожно открыть крышку и снять ее.
- Чтобы разобрать полностью тонометр, следует надавить в углублениях вверху корпуса той же отверткой, и он легко распадется на части.
Разбор корпуса устройства
Подробно рассмотрен вопрос, если не работает тонометр, что делать. Можно обратиться в сервисный центр и сдать его в ремонт, но это займет много времени, потратятся лишние средства. Поломку, связанную с заменой какого-либо элемента, можно устранить самому – купить новую деталь в магазине медтехники и поставить на место неисправной.
Всех приветствую! Продолжаю обобщать и выкладывать в сжатом виде свой опыт по ремонту электроники. Привожу свой Топ 10 самых частых неисправностей тонометров, который родился в результате случайных ремонтов медицинской техники и общения с другими Мастерами. Не скажу, что я в этой области большой специалист, но кое-что мне попадалось и удачно починялось. Начнем рейтинг. Места неисправностей тонометров и измерителей артериального давления отсортированы по частоте появления неисправности.
Если Ваш тонометр выдает такую ошибку, то прежде всего нужно проверить места соединения манжеты с компрессором. Для этого нужно снять манжету. Рассмотрим, как это сделать на примере тонометра на запястье AND UB-403.
При включении этот измеритель артериального давления показывает ноль.
Затем происходит накачка манжеты, но она прерывается и появляется на дисплее ошибка Err Cuf.
Разворачиваем тонометр AND UB-403 боком и видим заглушку, которую нужно снять, поддев ее тонкой шлицевой отверткой или шилом.
С другой стороны корпуса снимаем такую же заглушку.
Вот как выглядят эти заглушки для крепления манжеты.
После этого снимаем манжету тонометра AND UB-403 и видим места подсоединения патрубков от компрессора к манжете – их целых два.
В этих местах может случиться разуплотнение и утечка воздуха, поэтому внимательно осматриваем и очищаем уплотнительные резиночки патрубков тонометра и манжеты.
Пробуем собрать все в обратном порядке.
Если ошибка манжеты осталась, нужно проверить саму манжету на предмет трещин. Обычно это делается визуально.
Резиновую манжету тонометра можно починить, приклеив заплатку на место утечки воздуха. О том, как поставить заплатку и отремонтировать манжету смотрите ниже в видео на примере манжеты тонометра Microlife.
Бывает, что разуплотнение подачи воздуха происходит внутри устройства. В этом случае придется разбирать тонометр и устранять микротрещины или менять засохшие резинки.
Если Вам непонятна разборка тонометра, то советую посмотреть следующее видео как правильно разобрать AND UB 201.
Еще одной частью болезнью является отслоение шлейфа ЖК экранов тонометров, в результате чего сегменты цифр и букв могут не отображаться на дисплее.
Для ремонта такой неисправности придется опять разбирать измеритель артериального давления и ремонтировать контакты шлейфа. Анализ случаев отслоения шлейфов и ремонта таких случаев для телевизоров и мониторов я проводил в статье ранее.
Шлейфы дисплеев тонометров приклеены по такому же принципу. Ремонт облегчается из-за приятных размеров и шага контактов шлейфа. Ремонтировать такие шлейфы намного легче, чем в телевизорах.
После разборки тонометра приклеить шлейф дисплея обратно можно путем равномерного нагрева с помощью термофена или паяльника со специальной насадкой для ремонта шлейфов. Посмотрите видео на эту тему – очень познавательно и интересно.
В автоматических и полуавтоматических тонометрах управление работой происходит с помощью тактовых кнопок . Эти кнопки не вечны и со временем выходят из строя – не нажимаются, болтаются, нажимаются без щелчка, нажимаются со щелчком, но без результата.
При неисправной кнопке тонометра приходится разбирать устройство, отсоединять электронную плату, выпаивать старую и впаивать новую кнопку. В принципе, ничего сложного, только нужно подобрать точно такую же кнопку, потому что посадочных мест, форм и размеров кнопок бывает великое множество.
Пример распространенных кнопок смотрите в видеоролике по разборке и замене кнопки тонометра.
Прежде, чем говорить о том, что тонометр неправильно измеряет давление, необходимо определиться с погрешностями измерений и факторов, их увеличивающих.
Всем известно, что подавляющее большинство современных измерителей артериального давления работают по методу тонов Н. С. Короткова , который даже признала в качестве официально рекомендуемого Всемирная Организация Здравоохранения. Этот косвенный метод измерения имеет некоторую погрешность, определяемую упругостью стенок артерий и мягких тканей, амплитудой и формой пульсовой волны и другими факторами, разными для каждого человека.
Если отказаться от округлений и точно использовать цену деления манометра, то мы увидим разницу между соседними измерениями и при пользовании механическим тонометром. Многочисленные эксперименты показали, что погрешность метода тонов Н. С. Короткова обычно находится в пределах ±5-7 мм рт. ст.
Погрешность ручных тонометров складывается из трёх составляющих: погрешности метода, точности манометра и ошибок определения момента считывания показаний. Получается, что величина погрешности измерения артериального давления может доходить до 15 мм рт. ст. Это нужно учитывать, перед тем, как принимать медикаменты для нормализации давления.
Для уверенности в показаниях тонометра метрологи и врачи советуют проводить несколько измерений с перерывом между ними не менее 3-5 минут. Примерно за такое время восстанавливается диаметр сечения сосудов, что помогает повысить точность измерений.
С точки зрения электроники кончено тоже могут быть причины увеличения погрешности измерений. За это отвечает датчик давления и микроконтроллер. Реже могут быть проблемы с прошивкой и напряжением питания.
Перед проведением ремонта тонометра необходимо внимательно осмотреть печатную плату на предмет микротрещин и плохой пайки. Подозрительные места пропаять, а подозрительные радиоэлементы проверить или заменить на аналогичные.
После включения тонометра нужно сразу проверить напряжения питания в контрольных точках на плате или на контактах преобразователей напряжения.
Часто встречается неисправность в виде завышенного потребления от батарей питания . Эта неисправность проявляется в виде малого срока работы от батареек. Чтобы найти элемент платы, который тянет на себя повышенный ток, можно воспользоваться тактильным методом – пощупать все микросхемы, чтобы найти самую нагретую. Такие микросхемы необходимо пропаять или заменить.
Если тонометр на дисплее выдает непонятную ошибку, то с большой вероятностью это тоже проблема электроники. В таком случае нужно изучить принцип работы тонометра и последовательно проверить все элементы схемы.
Иногда случается так, что клинит компрессор тонометра – при включении устройства компрессор даже не дергается и на дисплее выдается ошибка с каким-то номером или общая ошибка. Иногда от заклинивания компрессора тонометра помогает его разборка и проворачивание якоря вокруг оси. Клин компрессора может происходить из-за износа механических деталей или попадания пыли внутрь. При таком варианте необходимо почистить внутренности компрессора и нанести внутрь новую смазку .
На этом завершаю свой Топ 5 самых частых неисправностей тонометров , которые Вы можете исправить своими руками дома.
В завершении еще одно видео для Вас по ремонту тонометра OMRON M2 Basic и его блока питания .
