Симптомы элевации сегмента ST

Самая первая причина элевации сегмента ST на электрокардиограмме – острый инфаркт миокарда. Элевация ST – лишь один из косвенных его признаков.

Острый коронарный синдром – это симтокомплекс, возникающий при инфаркте миокарда, обусловленный выраженным резким снижением коронарного кровотока. Меры по усилению кровотока могут спасти миокард от некроза. Клинические проявления всегда связаны с тяжестью ишемии. Существуют безболевые формы инфаркта. Именно такие скрытые формы – причина высокой ранней смертности людей. Улучшение методов оказания первой помощи уменьшило число летальных исходов. Факторы, отягощающие течение инфаркта миокарда: возраст, низкое артериальное давление, значительная ишемия, проявляющаяся отклонениями сегмента ST на электрокардиограмме, женский или мужской пол (женщины умирают чаще), болезни почек.

Неспецифическая элевация сегмента ST

Неспецифическая элевация ST сегмента на ЭКГ означает, что кривая не совсем стандартная, но в пределах физиологической нормы. Один метод исследования – недостаточное основание для постановки диагноза, поэтому в спорных случаях больному назначают другие методы диагностики.

Сегмент ST иногда имеет седловидную конфигурацию при воронкообразной деформации грудной клетки.

Ишемическая элевация сегмента ST

Элевация ST сегмента при ИБС – высоковероятный признак дорубцовой стадии болезни. Клиническая идентификация ишемической болезни сердца начинается с кардиограммы: помимо элевации ST, можно обнаружить также синусовую брадикардию, AV блокаду и фибрилляцию предсердий, патологические зубцы Q.

Помимо анализа результата ЭКГ, врачу крайне важно получить описание болевого синдрома, укажите его продолжительность и факторы, при которых боль исчезает, а также, куда боль отдает. Если для постановки диагноза недостаточно обычной электрокардиограммы, выполняется суточное мониторирование и нагрузочные тесты.

У пациентов с элевацией ST чаще наблюдается ишемия миокарда с окклюзией коронарной артерии. В этом случае риску повреждения всегда подвержена большая часть миокарда в левом желудочке. Для рассасывания тромба, закрывающего просвет артерии, назначают специальную тромболитическую терапию.

Элевация сегмента ST у взрослых

Современная медицина выделила ряд заболеваний, при которых может наступить внезапная смерть без предвестников. Одно из наиболее «загадочных» заболеваний в этом ряду — это синдром Бругада. Впервые они могут выявляться в 25-35 лет. Остановимся подробнее на синдроме Бругада, при котором так же, как и при инфаркте или ИБС отмечается картина ЭКГ элевацией ST cсегмента.

Заболевание описано совсем недавно – в 1992 году. Тогда был описан случай болезни у 3-летней девочки, которая погибла, несмотря на все усилия врачей и вживление сердечного стимулятора.

Заболевание интересно тем, что не зарегистрировано ни одного случая у афроамериканцев. В Украине синдром выявляется крайне редко, но предполагают, что страдает им значительное число людей. Чтобы не пропустить заболевание, нужно быть внимательным при возникновении тревожных симптомов: ночных приступов удушья, нетипичной ЭКГ, при наличии случаев внезапной ночной смерти в семье. Возможно, понадобится пройти также генетическое исследование для подтверждения или же исключения синдрома Бругада. У синдрома много стертых форм, из-за чего при жизни пациента его бывает крайне сложно выявить. Средняя предполагаемая распространенность 2:100000.

Для подтверждения инфаркта, помимо этого диагностического критерия (элевация ST) должны также присутствовать другие:

1. Ангинозный приступ.
2. На ЭКГ – признаки блокады левой ножки пучка Гиса и увеличение зубца Q. Патологический зубец Q на ЭКГ – важнейший диагностический критерий инфаркта миокарда. На ранней стадии клетки миокарда еще жизнеспособны. Поэтому сначала увеличения патологического зубца Q не наблюдается. В первые дни наблюдается элевация ST и углубление зубца Q.
3. Повышение уровня тропонинов в крови.

Изменение картины ЭКГ связаны с повреждением клеток миокарда. Они возбуждают аномальные систолические и диастолические токи.

Другие причины элевации ST на ЭКГ:

1. Острый перикардит.
2. Гипертрофия левого желудочка.

[1], [2], [3], [4], [5]

Элевация сегмента ST у детей

Наибольшее беспокойство вызывает рост числа детей с врожденными аномалиями сердца и гипотонией. Сердце детей больше, чем у взрослых по отношению к тела и имеет ряд характерных особенностей. Оба желудочка равны, отверстия между отделами сердца больше, чем у взрослых.

Врожденные пороки сердца – анатомические дефекты в структуре сердца. Только в 10% виной тому становятся генетические нарушения. Факторы внешней среды негативно влияют на формирование сердца и сосудов в эмбриональном и постэмбриональном периодах только в 0.5% случаев. В основном, все пороки сердца имеют мультифакторную природу (в 90% случаев). При осмотре новорожденного в родильном доме врач-перинатолог обращает внимание на некоторые тревожные признаки, могущие указывать на наличие сердечно-сосудистой патологии: изменение цвета кожи, трудности с дыханием.

В США 5000 внешне здоровых детей внезапно умирают каждый год. Только некоторые из этих смертей действительно нельзя предсказать. В большинстве случаев отмечаются клинические симптомы, позволяющие заподозрить неладное. Но чтобы предупредить внезапную детскую смерть, обязанностью каждого врача должно стать регулярное пополнение знаний по диагностике болезней сердца у внешне здоровых детей. Педиатр должен знать, принадлежит ли каждый конкретный ребенок, которого он наблюдает, к группе риска и какие лечебно-профилактические меры нужно соблюсти, чтобы не попасть в эту печальную статистику.

Основной процент случаев детской внезапной сердечной смерти регистрируется на уроках физкультуры. Почти всегда за этими случаями стоит врожденная патология сердца и сосудов, вовремя не диагностированная кардиологом, например, пролапс митрального клапана или аневризма сосудов, тетрада Фалло, стеноз аорты и др. Также внезапная сердечная смерть наблюдалась у детей, перенесших миокардит после осложненной ангины.

Тетрада Фалло в структуре врожденных пороков сердца составляет 15-16%. Даже у прооперированных больных в течение 20 лет риск смерти от желудочковой аритмии составляет 7%.

У некоторых детей врожденными пороками сердца функционирует только один желудочек. У таких больных после проведения паллиативной операции иногда возникает дисфункция синусового угла, приводящая к внезапной сердечной смерти.

Гипоплазия левого желудочка – это его недоразвитие. Операция Фонтена, выполненная в как можно более раннем возрасте, снижает вероятность ВСС до 5%.

Гипертрофическая кардиомиопатия – в США встречается у 2% детей. Чаще выявляется у юношей. ВСС констатируется у 7% детей и подростков с этим диагнозом.

Все эти пороки можно вовремя диагностировать при помощи электрокардиограммы. Для таких детей нужно организовать строгий режим труда и отдыха без перегрузок. Взрослым и детям необходимо 40 мин ежедневной зарядки. Каждый день нужно проходить 4 км за 40 мин. Очень плохо влияет на социально-психологическую адаптацию ребенка ожирение, а в дальнейшем, во взрослом возрасте, оно приводит к ССЗ. Наследственность + нерациональное питание = ожирение! Важно правильно кормить ребенка, обеспечить ему правильный рацион с достаточным количеством мяса и рыбы. Закаляйте ребенка. Берегите его маленькое уязвимое сердце!

[6], [7], [8], [9], [10], [11], [12], [13], [14]

Элевация сегмента ST и инфаркт миокарда — E-Cardio

Я долго думал о том, как написать этот раздел для врачей не кардиологов и пришел к выводу, что самым важным будет научится не пропустить признаки инфаркта. Считаю, что это будет большим достижением, чем забивать себе голову такими понятиями как: эндокардиальная, эпикардиальная ишемии и механизмами их развития, каким образом протекают стадии инфаркта различных стенок, какие артерии отвечают за тот или иной участок сердца и так далее. Оставим эти «фигуры высшего пилотажа» кардиологам, у нас цели более земные.

Итак начнем мы с самого главного — Инфаркт миокарда с элевацией ST. Такой инфаркт сопровождается очень высокой смертностью и требует срочного лечения, желательно открыть артерию в течение первых 60-90 минут. Поэтому пропустить его является непростительной ошибкой. Любому врачу во чтобы то ни стало необходимо научиться находить элевацию ST на ЭКГ. Вы может не знать как определять ритм и блокады, но инфаркт с элевацией ST нужно знать в лицо.

С этого момента мы познакомимся с «розовыми ЭКГ», которые вы привыкли видеть ежедневно. Как всегда, я постараюсь использовать ЭКГ высокого качества, но во время инфаркта и/или когда больной мечется в кровати от боли в груди «образцовые ЭКГ» получаются редко.

Элевация ST и инфаркт с элевацией ST

Для того чтобы правильно оценить степень элевации нужно знать в каком месте ее измерять.

Вот посмотрите на картинку, где вы будете измерять тут элевацию? Если возьмете левее, то будет меньше, праве-больше.

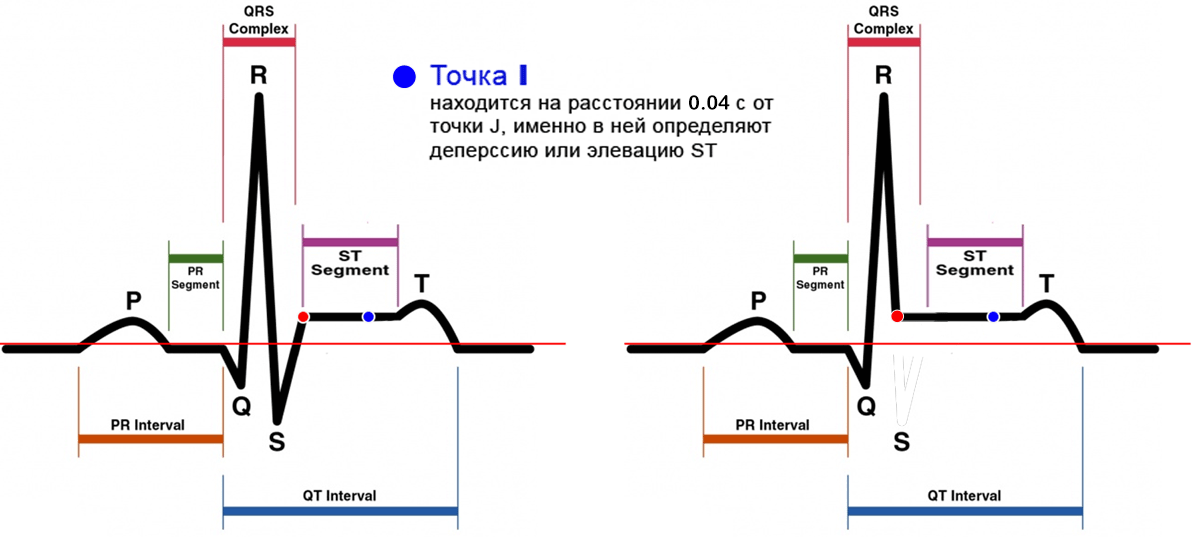

Для того чтобы стандартизировать измерения в практику была введена методика определения точки j- junction, которая находится в месте где заканчивается зубец S (если нет S, то R) и начинается сегмент ST. Если от точки j отступить 0,04 с (то есть 2 мм при скорости движения ленты 50 мм/сек), то в найдете точку i в которой и нужно измерять высоту элевации или депрессии.

В норме элевация не превышает 1 мм, но в отведениях V2-V3 может быть до 2 мм или даже 2,5 мм, у лиц моложе 40 лет. Есть различные цифры и в том числе и по точке i, но я вам рекомендую пользоваться этими показателям, пусть вы когда-нибудь «перебдите», но это лучше чем пропустить.

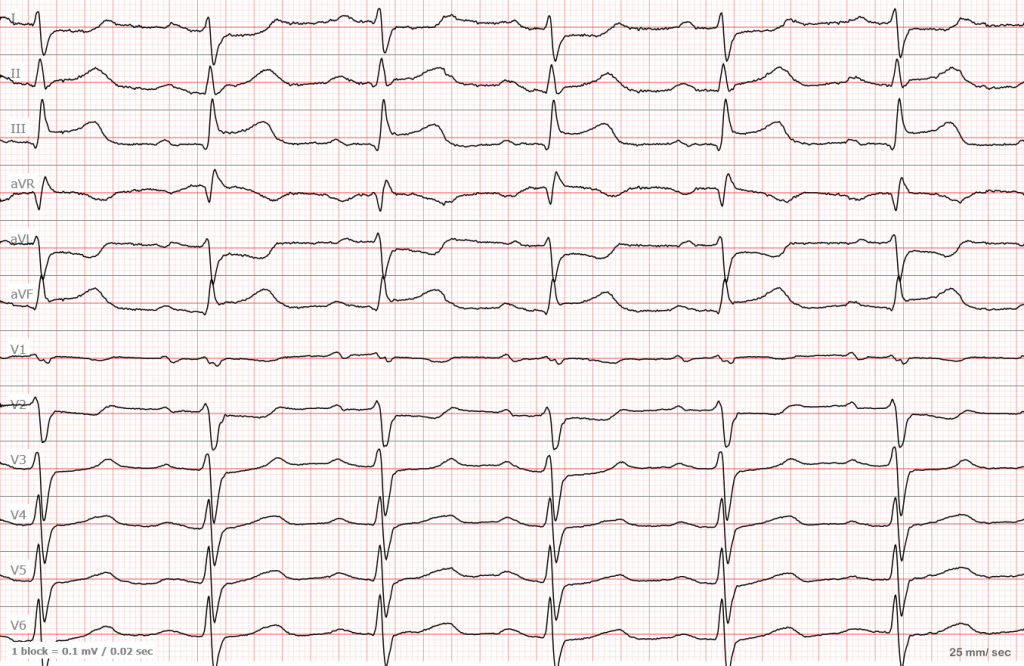

Давайте посмотрим как это выглядит в жизни.



Вот так выглядят измерения. Вы можете увидеть элевацию не менее 2 мм в отведении III и почти 1,5 мм в отведении AVF

Наведите курсор чтобы увеличить рисунок

Теперь, что касается инфаркта с элевацией ST

Важнейшим критерием на ряду с элевацией являются реципрокные изменения — депрессия ST в отведениях, противоположных области инфаркта. То есть, если где-то есть элевация, то где-то рядом должна быть депрессия. В редких случаях реципрокальные изменения возникают в тех участках, которые на обычных ЭКГ не видны, но давайте договоримся сразу — всех больных с элевацией ST и соответствующими жалобами вы отправляете на госпитализацию немедленно или представляете их кардиологу.

Ситуации в которых вы можете решать проблему самостоятельно ограничиваются случаями, когда у вас на руках имеется ЭКГ для сравнения. То есть, вы со 100% уверенность можете утверждать, что ЭКГ выглядела так и ранее, например: случаи с постинфарктыми изменениями или синдром ранней реполяризации — об этом поговорим далее.

Теперь давайте вернемся к предыдущей ЭКГ. Это — инфаркт.

ЭКГ №1

Красным цветом выделена элевация, а зеленым депрессия являющаяся реципрокальной. Такая ЭКГ в 99,9999% случаев говорит об остром инфаркте в области нижней стенки (III, aVF). Запомните, чтобы говорить о наличии нфаркта, вам нужно иметь изменения в смежный отведения. Например (III, aVF или I, aVL или два соседних грудных отведения).

ЭКГ №2

Давайте рассмотрим еще одну ЭКГ с нижним инфарктом. Не обращайте внимание на мелкую дрожь в отведениях V1-V2 — это артефакты и они ничего не значат.

Красным выделена область элевации, зеленым — реципрокной депрессии. Желтый — это также реципрокные изменения, но из-за наличия полной блокады правой ножки пучка Гиса (надеюсь вы ее заметили) это утверждение можно оспорить.

ЭКГ №3

Ну и еще одна ЭКГ уже с инфарктом боковой стенки (I, AVL, обычно есть и V5-V6 но не всегда) пояснения думаю излишние.

ЭКГ №4

И последняя ЭКГ с передне-боковым инфарктом. Здесь имеется некий дрейф изолинии, так что я выбрал для измерений наиболее «чистый» участок.



Если вы нашли какую-либо ошибку, пожалуйста, выделите фрагмент текста и нажмите «Ctrl+Enter»

Нормальная ЭКГ: сегмент ST

Подробности

Опубликовано: 24.04.2016 , Автор: Max Romanchenko



Правила измерения сегмента ST

• Сегмент ST измеряют в 60 мсек (полторы маленьких клетки) от точки J.
• Точка J — это место перехода зубца S в сегмент ST (или пересечение зубцом S изолинии).
• В норме в отведениях V1-V3 может отмечаться элевация ST с максимумом в V2 до 0,25 mV.
• В других отведениях элевация в 0,1 mV и выше считается патологической.



Элевация сегмента ST

Элевация сегмента ST может принимать различную форму в зависимости от причины, которая ее вызвала. Наиболее частые причины элевации ST:



Ниже показаны примеры элевации ST при перечисленных выше заболеваниях. Посмотрите на каждый из комплексов, найдите точку J и посчитайте высоту элевации ST в 60 милисекундах от нее. Затем сверьтесь с правильным ответом:





При отсутствии других признаков повреждения миокарда (например, зубца Q или глубоких отрицательных Т) вогнутая элевация ST обычно носит доброкачественный характер, а косовосходящая или выпуклая элевация обычно патологическая и связана с ишемией миокарда.

Есть хорошая «запоминалка» для вогнутой и выпуклой формы элевации ST:



ЭКГ-критерии патологической элевации ST при STEMI

Патологической считается вновь возникшая элевация ST в двух и более смежных отведениях:

• ≥2,5 мм в V2-V3 и ≥1 мм в других отведениях у мужчин младше 40 лет
• ≥2,0 мм в V2-V3 и ≥1 мм в других отведениях у мужчин старше 40 лет
• ≥1,5 мм в V2-V3 и ≥1 мм в других отведениях у женщин
• ≥0,5 мм в V7-V9
• ≥0,5 мм в V3R-V4R
• Если у больного есть полная блокада ЛНПГ или установлен кардиостимулятор — необходимо использовать модифицированные критерии Сгарбосса (Sgarbossa criteria).
• Для различия STEMI в русле ПМЖВ и синдрома ранней реполяризации желудочков (СРРЖ) используйте формулу Смита.



Депрессия сегмента ST

Депрессия сегмента ST может быть трех видов:

Косовосходящая депрессия ST часто возникает на фоне тахикардии (например, при физической нагрузке) и исчезает при урежении ЧСС. Такая депрессия является вариантом нормы. Косовосходящая депрессия, переходящая в высокоамплитудные «коронарные» зубцы Т может означать острейшую стадию обширного инфаркта миокарда (так называемые De Winter’s T-waves).

Горизонтальная и косонисходящая депрессия ST, глубиной ≥0,5 мм в двух соседних отведениях является признаком ишемии миокарда (все четыре примера выше).

Всегда обращайте внимание на то, что депрессия ST может быть реципроктной относительно элевации в «зеркальных» отведениях. Чаще всего острый задний инфаркт миокарда проявляется горизонтальной депрессией V1-V3 и минимальной элевацией в V6 (для проверки в таких случаях необходимо записать отведения V7-V9), а высокий латеральный инфаркт — депрессией ST в II, III, aVF и малозаметной элевацией в aVL (для проверки нужно записать V4-V6 на два межреберья выше).



Подведем итоги: элевация и депрессия ST

• Помните, что и элевация и депрессия ST может быть вариантом нормы.
• Прежде чем принять такие изменения за вариант нормы, исключите все возможные патологические причины.
• Если на одной ЭКГ вы видите и депрессию и элевацию ST, то заподозрите STEMI и сначала оцените элевацию, так как она намного опаснее. Затем проанализируйте депрессию ST — она может оказаться реципроктными изменениями.



Дополнительные материалы по теме:



Оценка элевации или депрессии сегмента ST

Оценка элевации или депрессии сегмента ST В норме сегмент ST Находится на изолинии.  Элевация сегмента в норме:

• отведения от конечностей до 1 мм,
• V1-V2 до 3 мм,
• V5-V6 до 2 мм.

Депрессия сегмента ST:

• В норме  в отведениях от конечностей до 0,5 мм
• V1-V2 ≥ 0,5 мм – отклонение от нормы

Подъем (элевация) сегмента ST
↓
Отведения от конечностей	Грудные отведения
Элевация ST ≥ 1 мм в ≥2 смежных отведениях	Элевация ST ≥ 2 мм в ≥2 отведениях
↓
Острый инфаркт миокарда (вероятен инфаркт с появлением зубца Q)

Депрессия сегмента ST ≥1,5 мм в двух и более смежных отведениях
↓
Тест на тропонин или/и МВ КФК или/и миоглобин
↓
Да	Нет
↓	↓
Инфаркт миокарда без зубца Q	Ишемия миокарда

  Дифференциальная диагностика при изменении сегмента ST:   1. Вариант нормы:

1. Изолированная элевация точки J (феномен ранней реполяризации): смещение сегмента ST в точке J на 1-4 мм выше изолинии. Вогнутое смещение сегмента ST вверх,  в форме рыболовного крючка, в сочетании с высокими симметричными волнами Т, преимущественно в отведениях V2-V4.
2. Изолированная депрессия точки J: восходящая элевация сегмента ST в точке J, обнаруживаемая у практически здорового человека.
3. RSR` в отведении V1:

• нормальная продолжительность комплекса RSR`;
• амплитуда первого зубца R<8 мм в отведении V1;
• амплитуда R`<6 мм;
• R/S<1 во всех правых грудных отведениях.

1. Сохранение ювенильной формы волны Т: инверсия волны Т в отведении V1 и V2 у практически здорового взрослого человека.

2. Изменения сегмента ST или волны Т, подозрительные в отношении острого или подострого ИМ или аневризмы левого желудочка:

• Горизонтальная или вогнутая элевация  в сочетании с инверсией волны Т или без нее.
• Горизонтальная депрессия ST в сочетании с высокими волнами Т в отведении V1-V2 (свидетельствует о поражении задней стенки)

3. Изменения сегмента ST и (или) волны Т, при наличии признаков острого ИМ подозрительные в отношении реципроктных изменений или ишемии миокарда:

• горизонтальное или косонисходящее смещение ST в сочетании с изменениями волны Т или без них в отведениях, противоположных тем, в которых имеется элевация сегмента ST.

4. Изменения сегмента ST и (или) волны Т, при отсутствии признаков острого ИМ подозрительные в отношении ишемии миокарда:

• горизонтальная или косонисходящая депрессия ST в сочетании с инверсией волны Т или без нее при отсутствии элевации сегмента ST.

5. Изменения сегмента ST и (или) волны Т, связанные с гипертрофией миокарда желудочков:

1. При гипертрофии левого желудочка – депрессия сегмента ST выпуклой формы с инверсией волны Т в V4-V6, нередко при горизонтальном положении ЭОС – в отведениях I, aVL, а при вертикальном положении – II, III, aVF
2. При гипертрофии правого желудочка —  депрессия сегмента ST выпуклой формы с инверсией волны Т в V1-V3.

  6. Изменения сегмента ST и (или) волны Т, связанные с нарушением внутрижелудочкового проведения: QRS ≥ 120 мс +

1. При блокаде ЛНПГ – депрессия сегмента ST  и инверсия волны Т в  V4-V6.
2. При блокаде ПНПГ — депрессия сегмента ST  и инверсия волны Т в  V1-V3.

  7. Изменения сегмента ST и (или) волны Т, подозрительные в отношении ранней стадии острого перикардита: Диффузная элевация сегмента ST вогнутой формы. Может наблюдаться во всех отведениях, кроме aVR, но чаще в I, II, V5-V6. Отсутствие реципроктных изменений и одновременной инверсии волны Т – отличительный признак от ИМ. Волна Т остается конкордантной смещению ST, свойственному ранней стадии перикардита.   8. ТЭЛА 9. Острый миокардит 10. ГКМП 11. Злоупотребление кокаином12. Неспецифические изменения сегмента ST и (или) волны Т:

• легкая депрессия сегмента ST, или изолированная инверсия волны Т, или иные нарушения, которые не вызваны специфической патологией.


Динамика сегмента ЭКГ при инфаркте миокарда:

1. Депрессия ST — ишемия
2. Элевация ST – ток повреждения
3. Зубец Q – некроз (инфаркт)

Для описания инфаркта миокарда используется два термина:

1. Острый ИМ с подъемом сегмента ST
2. Острый ИМ с депрессией сегмента ST

  Критерии диагностики острого ИМ с подъемом сегмента ST (вероятный инфаркт с зубцом Q):

• Патологический подъем сегмента ST ≥ 1 мм в двух и более смежных отведениях от конечностей
• Патологический подъем сегмента ST ≥ 2 мм в двух и более грудных отведениях
• Высокие зубцы R в отведениях V1 и V2 в сочетании с подъемом сегмента ST в II, III, aVF или V_4R могут указывать на присоединившийся инфаркт задней стенки. Инфаркт задней стенки фактически всегда сопровождается инфарктом нижней стенки или правого желудочка. Задний ИМ необходимо подтвердить ферментами.

Дополнительные признаки, подтверждающие ИМ:

• Наличие реципроктной депрессии. Помогает подтвердить диагноз ИМ, но само по себе не обладает диагностической ценностью. Этот признак имеет особую важность, т.к. подъем сегмента ST может быть вариантом нормы, если не сопровождается реципроктной депрессией ST. При остром перикардите депрессия сегмента ST происходит только в отведении aVR и иногда в V1.
• Появление зубцов Q. Эти зубцы полностью проявляются через 2-12 ч после возникновения клинических симптомов.
• Уменьшение амплитуды зубцов R в отведениях V2-V4, т.е. Слабое нарастание зубца R, особенно если зубец R присутствует в отведениях V1 или V2 и исчезает или уменьшается в V3 или V4.
• Динамика со стороны ST и Т наблюдается в течение 10-30 ч от начала инфаркта

  Критерии диагностики острого ИМ с депрессией сегмента ST (вероятный инфаркт с зубцом Q): У пациента, ощущающего дискомфорт в грудной клетке, депрессия сегмента ST ≥1,5 мм в двух и более отведениях, а ткаже патологическое содержание тропонина или/и МВ КФК или/и миоглобина позволяет поставить диагноз ИМ при отсутствии зубца Q.   Ишемия миокарда Депрессия сегмента ST, указывающая на ишемию, должна отвечать следующим критериям:

1. Глубина > 1мм.
2. Присутствует в двух и более отведениях.
3. Наблюдается в двух и более последовательных комплексах QRS.
4. Форма горизонтальная или косонисходящая; инверсия зубца Т необязательна.
5. Аномальный выпуклый свод сегмента ST в отведениях V1-V3 или V2-V4 в сочетании с инверси­ей зубца Т; терминальная часть аномального сегмента ST имеет типичный подтянутый вид.

Неспецифичные изменения сегмента ST Изменения сегмента ST следует считать неспецифичными,если имеются следующие признаки:

1. Депрессия сегмента ST.
2. Смещение изолинии.
3. Наличие инверсии зубца Т или отсутствие таковой.
4. Частое сочетание с небольшими плоскими или слегка инвертированными зубцами Т.

Зубцы Т должны быть ≥ 0,5 мм по амплитуде в отведениях I и II.
Причины неспецифических изменений сегмента ST:

1. Незначительная депрессия сегмента ST ≤ 1 мм часто наблюдается у здоровых людей.
2. Неправильное наложение (плохой контакт) электродов.
3. Ишемия.
4. Электролитные нарушения.
5. КМП.
6. Миокардит.
7. Перикардит, в т.ч. констриктивный.
8. Нарушение внутрижелудочкового проведения.
9. ТЭЛА.
10. Гипервентиляция.
11. Питье холодной воды.
12. Аритмии.
13. Употребление лекарств (наркотиков).
14. Злоупотребление алкоголем.

Смещение сегмента ST. Электрокардиограмма сердца. Методическое пособие

Смещение сегмента ST рассматривают как результат расстройства возбуждения вследствие повреждения отдельных отделов миокарда. Эти расстройства могут быть преходящими ( приступ стенокардии, ОКС с нестойким подъемом ST, предынфарктное состояние ), либо стойкими – (инфаркт миокарда – элевация, гипертрофия миокарда – депрессия ).

Различают депрессию интервала ST как отраженные (реципрокные, дискордантные) изменения при поражении миокарда противоположных отделов. Например: депрессия ST в I стандартном, aVL, V2, V4 при инфаркте задней стенки левого желудочка и гипертрофию левого желудочка при гипертензивной болезни. В первом случае депрессия будет горизонтально направленной параллельно изолинии. При гипертрофии депрессия сегмента будет косонаправленной, менее выражена начиная от зубца S и более выражена по мере приближения к зубцу Т. В результате такой депрессии вместе с первой ( отрицательной ) фазой зубца Т он ( сегмент ) образует неравнобедренный треугольник, форма которого напоминает блокаду левой ножки пучка Гиса. Разница в том, что при блокаде комплекс QRS будет уширен (> 0,10 сек ). Еще одно отличие депрессии при гипертрофии от депрессии реципрокной – она стойкая и не изменяется в ближайшее время под действием медикаментов: проведение терапии антикоагулянтами, тромболитиками, нитроглицериновой пробы, после купирования приступа стенокардии и т. д.

Многолетний опыт работы кардиологической службы скорой помощи г. Екатеринбурга ( в 2010 году исполнилось 50 лет ) убедил нас в том, что если на ЭКГ, снятой на фоне болевого приступа или тотчас после него, имеются даже незначительные изменения, в частности, сегмента ST, то они заслуживают самого серьезного внимания, пусть даже эти смещение 1 – 2 мм., хотя это и противоречит высказываниям авторов многих руководств по ЭКГ. Замечание касается, прежде всего, диспозиции сегмента ST, когда еще нет классического его подъема, но он уже и не горизонтален. Начальная часть сегмента – точка J находится на или почти на изолинии, но конечная часть как бы стремится к слиянию с зубцом Т, из-за чего зубец Т виден не так отчетливо, углубление между ним и конечной частью сегмента представляется сглаженным. Как подтвердили наши многолетние наблюдения, (В.А.Фиалко, В.И.Белокриницкий), продолженные позже нашими врачами-интернами, указанные изменения следует рассматривать как самые ранние проявления ишемии миокарда, которая может быть преходящей ( Рис. 19). Мы назвали этот феномен «косовосходящий ST». Под влиянием адекватной терапии такое смещение может претерпеть обратное развитие, т. е сегмент ST станет изоэлектричным, в тех же случаях, когда патологический процесс предотвратить не удастся, мы получим классическую картину инфаркта миокарда с элевацией, реципрокными изменениями и т. д. Поэтому игнорирование описанных изменений так называемых, «малых признаков» может привести к наступлению катастрофы.

Тем не менее. В.В.Мурашко, А. В. Струтынский приводят данный малый признак как вариант нормы [ 12 ]. Косовосходящий сегмент ST приводит и М. Плоц [ 24 ], однако у него точка J находится над изолинией, поэтому такую форму правильнее рассматривать как разновидность подъёма сегмента ST. Косовосходящий сегмент приводит и В.Н.Орлов [ 8 ] , однако, в его иллюстрации точка J ниже изолинии. ( Рис. 20 а,б,в ). Некоторые авторы допускают небольшой ( 1 – 2 мм ) подъем сегмента( включая точку J, как вариант нормы ). По сути речь идет о классическом подъеме сегмента ST, который является манифестацией острой ишемии, и разница, по мнению этих авторов, только в высоте элевации. Может быть для условий госпитального этапа такая точка зрения не имеет существенного значения (больной все равно в стационаре), но только не для этапа скорой помощи или поликлиники ! Ведь здесь нужно решить вопрос относятся эти изменения к острым или нет. Поэтому встретившись с таким больным и такой электрокардиограммой, врач первого контакта должен обратить внимание прежде всего на жалобы, сравнить данный приступ с имевшими место ранее, т. е на то, что называется анамнезом приступа, а не сосредоточивать внимание на подсчете миллиметров элевации, превышает ли она пресловутые границы нормы или нет. Одна студентка на зачете по циклу СМП рассказала, что была свидетелем того, как молодой дежурный врач одной из клинических больниц города отказывала в приеме больной у бригады скорой помощи ( студентка дежурила в составе этой бригады ), аргументируя свой отказ тем, что элевация сегмента ST не превышала 2-х мм !. «Почтение» к пресловутым миллиметрам приводит к ошибкам, которые на догоспитальном этапе обходятся больным иногда довольно дорого. А врач, совершивший диагностическую, а возможно, вслед за ней и тактическую ошибку, при разборе на ЛЭК, в свое оправдание заявляет, что так написано в руководствах. Вот, что бывает, когда вместо углубленного анализа, логического осмысления всех полученных данных, включая и данные ЭКГ, при главенствующей роли клинической картины – учат считать миллиметры.

Такие высказывания врача нуждаются в комментариях. Конечно, хорошо, что врачи читают монографии, в которых сейчас нет недостатка. Но они написаны разными авторами, взгляды которых могут не совпадать. Такая же ситуация имеет место, когда врачи проходят усовершенствование в различных ГИДУВ,ах: разные школы, разные взгляды.

Поэтому руководствоваться в работе нужно не той информацией, которую вы получили из монографий или лекций – сегодня одна, завтра другая, а теми принципами, которые приняты в Вашем учреждении и утверждены стандартами ( протоколами ).

Нам думается, что тезис о допустимом пределе элевации сегмента ST правильно было бы изложить в следующей редакции:

« Если у пациента без каких-либо жалоб, подчеркнем — без каких- либо жалоб, при ЭКГ- обследовании, как случайная находка будет зарегистрирована небольшая элевация сегмента ST с элевацией точки J, или без нее, только в этом случае подобная картина может не вызывать тревогу. Но если врач скорой помощи, поликлиники, приемного отделения стационара при обследовании больного по поводу жалоб на боли в грудной клетке, эпигастрии, спине, в области сердца, на фоне гипертензивного криза с одышкой или без нее, при диффдиагностике с радикулалгиями обнаружит даже незначительную элевацию, или т. н. феномен «косовосходящий ST», со смещением точки J или без смещения, особенно, если этих признаков не было на предыдущих электрокардиограммах — полученные данные в сочетании с клинической манифестацией следует рассматривать как самые ранние проявления ОКП с принятием соответствующих мер – надежное обезболивание, проведение терапии дезагрегантами , антикоагулянтами , госпитализация.

Если же при обследовании в стационаре, первоначальный диагноз не подтвердится, никакие претензии предъявляться врачу не должны при условии, что в карте вызова убедительно описан ход рассуждений, из которых эксперту будет ясно, почему врач пришел к такому диагнозу.

Постараемся проиллюстрировать сказанное примерами, взятыми из многолетнего опыта кардиологической службы скорой помощи нашего города.

На рис.21 «А» представлена ЭКГ больного О. 56 лет, записанная кардиологической бригадой при первом выезде.

В грудных отведениях отчетливо виден описанный феномен, когда еще нет выраженной элевации сегмента ST, но он и не изоэлектричен, его конечная часть как бы стремится к слиянию с зубцом Т. ( См. выше ). Для наглядности рядом, в рамке приведен рисунок из монографии В.В Мурашко и А.В.Струтынского [ 12 ], который трактуется как вариант нормы. Данная ЭКГ, в сочетании с клинической картиной была интерпретирована как проявление острой коронарной патологии. Больному был введен гепарин, он был госпитализирован. На следующей ЭКГ, снятой через сутки, в стационаре заметно приближение сегмента к изолинии, ЭКГ записана вне болевого приступа.

Аналогичная электрокардиограмма (больной Г. 53 лет) представлена на рисунке 22 «Б», с той лишь разницей, что развитие патологического процесса предотвратить не удалось и на повторно записанной кривой через сутки ( больной также в стационаре ) мы получили убедительную картину инфаркта миокарда. Анализ приведенных изменений, по нашим данным они встретились в 26, 8 % случаев, позволил сделать вывод о том, что

описанные изменения при наличии патогномоничной клинической картины, правомерно рассматривать как наиболее ранние проявления ОКП, игнорирование которых может привести к наступлению катастрофы.

И вот еще один пример.

Больная С., 83 лет. Жалобы: боли в грудной клетке, больше справа, иррадиация под левую лопатку. Усиливаются при движении, глубоком дыхании. Боли беспокоят три дня, больной делали прогревание, принимала ибупрофен. Раньше боли были слева, сегодня появились в правой половине грудной клетки. В анамнезе – остеохондроз грудного отдела позвоночника. Данные объективных измерений: число дыханий – 18 в 1 мин., число сер

дечных сокращений – 74 в 1 мин., АД – 140/ 90 мм.рт.ст. Больной была снята электро

кардиограмма ( см. рис. 23 ). Заключение: Синусовый ритм, 85 уд. в 1 мин., горизонтальная электрическая ось сердца, диффузно-дистрофические изменения в миокарде. Единичные желудочковые экстрасистолы.



Диагноз: Остеохондроз грудного отдела. Межреберная невралгия. Помощь больной не оказывалась ( в соответствии с выставленным диагнозом ). Освобождение бригады – 8час. 49 мин. На вызове врач находился – 28 минут. В 9 часов 52 минуты поступает повторный вызов. Бригада, прибывшая без опоздания, констатировала смерть до прибытия.

Проанализируем приведенный пример. При сборе анамнеза все внимание уделено проявлениям остеохондроза. Совершенно не выяснен коронарный анамнез, который у больной в 83 года нельзя исключить. По сути нет анамнеза приступа, не выяснено, бывали такие приступы раньше, принимала ли больная нитроглицерин и каков эффект. Не предпринята попытка проведения дифференциальной диагностики между ИБС и остеохондрозом, «которые не исключают обе эти патологии, а могут сосуществовать у одного больного взаимовлияя друг на друга», Б.П.Кушелевский, А.Н.Кокосов, цитир. по [20]. Прошло мимо внимания врача и то обстоятельство, что сегодняшний приступ характеризовался изменением локализации боли, что как известно, всегда должно настораживать врача, так как является диагностическим критерием, на это указывал в своих работах еще профессор Б. П. Кушелевский в середине прошлого века ! На электрокардиограмме отчетливо виден уже упоминавшийся феномен «косовосходящий сегмент ST, в отведениях V2 и V3, ( особенно выражен в V2 ). Сегмент ST не выше изолинии, но он и не горизонтален, а стремится к слиянию с зубцом Т, почему последний хуже контурируется. Точка J находится на изолинии. Никакие пресловутые «миллиметры» здесь не играют роли, налицо ранние проявления ишемии миокарда, которые и привели больную к гибели ( как известно, от остеохондроза больные не умирают ). Остался без внимания еще один признак: в отведении aVL хорошо заметна зазубренность зубца R, которая, как известно, является прогностически неблагоприятным признаком грядущего разрыва миокарда. Этим признаком можно было бы пренебречь, если бы больная осталась жива. Однако здесь есть основания придать ему значение, что должен был сделать врач, анализируя ЭКГ, имея в виду углубленный анализ полученных данных, увязывая их с клинической картиной. В разобранном примере налицо поверхностный, формальный подход к выполнению стандарта (ЭКГ-обследование ) без вдумчивого анализа, ( безликое, ни о чем не говорящее в данной ситуации так наз. заключение: «Диффузно-дистрофические изменения в миокарде», что и привело к драматическому финалу. Для «любителей» ставить диагноз «Остеохондроз», вместо вдумчивого проведения дифференциальной диагностики с ИБС, уместно привести следующее высказывание:

«Врач должен помнить !!! При наличии в анамнезе проявлений ишемической болезни сердца ( ИБС ) или атеросклеротического поражения сосудов любой локализации ишемия лежит в основе кардиалгии более, чем в 90 % случаев, вне зависимости от возраста» [ 19 ].

К этому высказыванию следует только добавить, что если в анамнезе нет указаний на ИБС, это еще не означает, что ее действительно нет, особенно, если возраст больного дает основание к такому предположению.

На одном из занятий по циклу СМП, после демонстрации разобранного выше примера студенты задали вопрос: «Почему же нам об этом не рассказывают на клинических кафедрах ?». Ответ лежит на поверхности: подобные примеры, как и быструю динамику показателей под влиянием активной терапии в острейшем периоде можно наблюдать только на этапе скорой помощи. Именно в этом и состоит интерес к изучению догоспитального этапа.

И не случайно возможность изучения этого этапа на уровне близком к клиническому, появилась только с созданием специализированных бригад.

Назад в раздел



Депрессия сегмента ST — что это такое? Лечение

Что это такое, депрессия сегмента ST? Это каскадные изменения на уровне биохимическом, появляющиеся при кислородном голодании в миокарде, которое можно увидеть на электрокардиограмме.

Примерно в одном случае из пяти после окончания приступа тахикардии какой-то промежуток времени (несколько недель) можно наблюдать, что удлинился Q-T интервал, снизился сегмент ST и появились немотивированные волны Т, которые выражают ишемию миокарда. Если изменения продолжительны, по электрокардиограмме можно сделать вывод о случившемся мелкоочаговом инфаркте.

Симптомы, говорящие о диагнозе депрессии сегмента ST (что это такое, разберемся в данной статье): зрачки расширены, появление тахикардии, боль в груди, страх смерти, удушье.

Признаки ишемии на ЭКГ

Высоковероятными признаками «дорубцовой» ишемии сердца являются смещения сегмента ST: это характеризуется подъемом (элевацией) и снижением (депрессией). Холтеровский мониторинг эти изменения фиксирует так: тренд ST отклоняется от нулевого уровня «бороды» и «пики».

Все слои участка миокарда отмирают и на ЭКГ этот факт отражается зубцом Q (он будет широким, с амплитудой более четверти от высоты зубца R в этом же направлении).

Элевацию ST и наличие Q относят к формулировкам диагнозов: острая ишемия миокарда при подъеме сегмента ST, а также инфаркт Q-образующий. Могут быть и другие причины депрессии сегмента ST на ЭКГ.

Бывает и при других состояниях такая элевация ST.

Для синдрома ранней реполяризации характерно появление зазубрины на нисходящем колене зубца R. Такое состояние довольно длительно фиксируется на холтере.

Также не исключают перикардит с изменениями практически во всех отведениях.

Депрессия ST на ЭКГ (что это, мы разбираем) может быть связана с передозировкой гликозидов, но будет отличаться другой формой сегмента, в этом случае она напоминает «корыто».

Все остальные изменения комплекса QRS считаются возможными. Это означает, что диагноз по ним не ставят. Чаще всего это проявляется отрицательной волной Т.

Если у пациента имеется острая боль в груди и любые изменения на ЭКГ, нужно запомнить простое правило — его следует госпитализировать в обязательном порядке. Даже если у него нет инфаркта. Хуже не сделать этого, а человек умрет.

Симптомы депрессии сегмента ишемии

Депрессия сегмента ST (что это такое, спрашивают часто) влечет за собой появление ишемической болезни. Ее трудно распознать, опираясь на клинические симптомы. Обнаружение патологии редко наблюдается при прохождении медкомиссии. Главный симптом – это боль, возникшая за грудиной, где находится болевой источник.

К дополнительным визуальным характеристикам диагноза относятся: выделение холодного пота, посинение кожных покровов, дыхание учащённое, наблюдается мышечная усталость.

Для оценки способности реакции мышц сердца на увеличение ЧС необходимо сделать анализы с физической активностью.

Когда человек здоров, у него не наблюдается патологий, так как сердце реагирует адекватно на возможное повышение нагрузки. Во время физической активности снижается артериальная гипертензия, иногда происходит повышение систолического давления.

После того, как больной перенес инфаркт миокарда, причиной сниженного давления является ишемия миокарда. Когда сокращение сердца повторяется патологически часто, свидетельством о дисфункции желудочков служат сниженные сердечные функциональные возможности. Данная ситуация наблюдается, когда употребляют кардиотропные лекарства.

Депрессия сегмента ST (ЭКГ и холтер)

Сегмент ST при ишемической депрессии характеризуется «бородами» во время эпизодов ишемии.

На холтеровской записи ЭКГ: четкая депрессия сегмента ST (что это такое, интересует многих) видна в отведениях, которыми характеризуется нижняя стенка миокарда ЛЖ. Происходит фиксация горизонтальных красных линий, что через зубец Q проходят.

Элевация сегмента ST (ЭКГ и холтер)

Сегмент ST при ишемической элевации отличается «пиками» в момент приступа ишемии.

Что характерно для начала эпизода ишемии: начинается подъем ST в отведениях, которые характерны для переднебоковых участков миокарда ЛЖ. Это означает начало реципрокной (обратной) горизонтальной депрессии сегмента ST на 1 мм и более в отведениях AVR.

Что характерно для развития эпизода ишемии: отмечается возрастание элевации сегмента ST, фиксируются изменения в прежде «спокойных» отведениях. Средние грудные отведения приобретают форму «кошачьей спинки», чем отличается инфаркт миокарда в острой форме.

Признак отмирания миокарда

Глубокий и широкий Q отмечается в отведениях. Это говорит о перенесенном инфаркте миокарда с обширной локализацией.

Фиксируют полную блокаду правой ножки пучка Гиса, а также нарушение ритма с наджелудочковой тахикардией.

Теперь стало понятно, что это такое — депрессия сегмента ST.

Лечение будет зависеть от причины ее возникновения. Но при любых подозрениях человека следует незамедлительно госпитализировать.

Методы лечения

Для пациентов с диагнозом коронарный синдром в острой форме без подъемов ST выбор терапии зависит от возможных рисков инфаркта миокарда и наступления летального исхода.

Что будет служить факторами риска?

Все эти риски возрастают с возрастом. Коронарные осложнения возникают чаще у мужского пола с тяжелой и длительно существующей стенокардией или ранее перенесенным инфарктом миокарда. Повышенный риск бывает при нарушениях функции левого желудочка, застойной сердечной недостаточности, а также при артериальной гипертонии и сахарном диабете. Эти хорошо известные факторы риска ведут к плохому прогнозу при коронарном синдроме в острой форме.

Имеет значение время, которое прошло после последнего факта ишемии, имеется ли стенокардия покоя и есть ли ответ на лечение медикаментами.

Чаще целесообразно назначение:

• антиишемических препаратов — они снижают потребление миокардом кислорода (уменьшается ЧСС, снижается артериальное давление, подавляется сократимость левого желудочка) или приводят к вазодилатации;
• бета-блокаторов;
• нитратов;
• антагонистов кальция;
• антитромботических препаратов;
• антитромбоцитарных агентов.

Кроме того, применяется фибринолитическое (тромболитическое) лечение.

Некоторые исследования без подъемов ST, проведенные со стрептокиназой, тканевыми активаторами плазминогена или урокиназой, показали, что это вмешательство связано даже с некоторым увеличением риска летальности и инфаркта. Таким образом, тромболитическую терапию не рекомендуют пациентам при коронарном синдроме в острой форме без подъемов сегмента ST.

Электрокардиографическая диагностика острого коронарного синдрома

Сердечно-сосудистые заболевания, в частности ишемическая болезнь сердца (ИБС), являются ведущей причиной смерти в Российской Федерации. В 2007 г. от болезней системы кровообращения умерли 1,2 млн человек.



В настоящее время существуют высокоэффективные методы лечения, позволяющие не только снизить смертность от инфаркта миокарда, но и уменьшить вероятность развития сердечной недостаточности, нарушений ритма сердца и прочих осложнений, ведущих к инвалидизации.



От своевременности диагностики инфаркта миокарда зависит эффективность лечения. В данной статье представлены современные критерии электрокардиографической диагностики острых форм ИБС. Они могут использоваться врачами скорой медицинской помощи, в задачи которых входят проведение интенсивной терапии у больных с острым коронарным синдромом (ОКС) и обеспечение их транспортировки в стационар.



Динамика электрокардиографических признаков ОКС



Развитие ишемии миокарда при ОКС в первую очередь проявляется изменением зубца Т. При полной окклюзии коронарных артерий формируется высокий и широкий зубец Т, в среднем через 30 мин после развития клинических проявлений ОКС.



При анализе ЭКГ больного с ОКС важно учитывать не только размер и наличие инверсии зубца Т, но и его форму. Варианты изменения зубца Т в первые часы проникающего инфаркта миокарда представлены на рис. 1.

Рис. 1. Варианты изменений зубца Т как признак длительной ишемии миокарда, характерной для острейшей фазы ОИМ: А— зубец Т в V4 очень высокий и широкий, по величине превышает комплекс QRS; В— отведение V3 — депрессия ST сегмента в точке j и широкий высокий Т зубец; С— широкий высокий Т, намного больше QRS комплекса; D— очень высокий остроконечный зубец Т, по форме напоминающий таковой при гиперкалиемии (этот вариант встречается реже)



При ОИМ с элевацией сегмента ST зубец Т в среднем через 72 ч от начала заболевания становится отрицательным, но не глубже 3-5 мм. В дальнейшем, как правило, через месяц форма зубца Т нормализуется; если это происходит раньше, то следует исключить повторный ОИМ с «псевдонормализацией» зубца Т.



При неполной окклюзии коронарной артерии происходит инверсия зубца Т, он становится отрицательным в тех отведениях, где должен быть (или был при сравнении с предыдущей ЭКГ) положительным. Подробнее критерии изменения зубца Т на фоне ишемии без подъема сегмента ST представлены ниже.



В норме:

• зубец Т должен быть положительным в отведениях I, II, V3–6;
• зубец Т должен быть отрицательным в отведении aVR;
• зубец Т может быть отрицательным в III, aVL, aVF, V1, реже в V1, а при вертикальном расположении электрической оси сердца у молодых людей и во II отведении;
• при персистирующем ювенильном варианте ЭКГ зубец Т может быть отрицательным в V1, V2 и в V



При ОКС:

• глубина отрицательного зубца Т превышает 1 мм;
• инверсия зубца Т регистрируется как минимум в двух соседних отведениях;
• глубина зубца Т в отведениях V2–4, превышающая 5 мм, в сочетании с увеличением коррегированного интервала Q — Т до 0,425 с и более при наличии зубца R может являться результатом спонтанной реперфузии и развиваться вследствие ОКС с подъемом ST.



Формирование патологического зубца Q может начаться через 1 ч после развития окклюзии коронарного сосуда и завершиться через 8-12 ч с момента развития симптомов ОКС. Ниже представлены характеристики патологического зубца Q в зависимости от отведения, в котором регистрируют ЭКГ:



1. в отведении V2 любой зубец Q считается патологическим;
2. в отведении V3 практически любой зубец Q свидетельствует о наличии нарушений;
3. в отведении V4 зубец Q глубже 1 мм или шире 0,02 сек, или глубже (шире) зубца Q в отведении V5 в норме не регистрируется;
4. в III отведении зубец Q не должен превышать 0,04 с по ширине и составлять более 25% от величины зубца R;
5. в остальных отведениях зубец Q в норме не должен быть шире 0,03 с;
6. исключение составляют отведения III, aVR, и V1, где в норме могут регистрироваться непатологические широкие и глубокие зубцы Q, а также отведение aVL, где зубец Q может быть шире 0,04 с или глубже 50% от величины зубца R при наличии положительного зубца Р в этом отведении.



Подъем сегмента ST при полной окклюзии коронарной артерии развивается быстро и стабилизируется к 12 ч от начала развития симптоматики.



При анализе ЭКГ, оценивая величину элевации сегмента ST, важно учитывать не только степень его подъема, но и форму его элевации. На рис. 2 представлена характерная динамика изменения сегмента ST при формирующемся проникающем инфаркте миокарда.

Рис. 2. Динамика изменений реполяризации на фоне ОКС с подъемом сегмента ST. Исходно нормальный сегмент ST в 07:13 имеет вогнутую форму, в 07:26 он выпрямился (от точки j до верхушки Т прямая линия), затем приобрел выпуклую форму, и в 07:56 элевация сегмента ST увеличилась, что характерно для ОИМ е подъемом сегмента ST



Таким образом, если сегмент ST приобретает выпуклую форму, а его элевация еще не достигла критического уровня, нужно расценивать данные изменения как субэпикардиальное повреждение, которое следует лечить с помощью реперфузионной тромболитической терапии.



Однако изменения реполяризации не всегда начинаются с изменения формы сегмента ST. В ряде случаев этот сегмент остается вогнутым и элевация формируется на фоне продолжающейся ишемии. Такой вариант подъема сегмента ST является диагностически более благоприятным, так как площадь поражения миокарда в этом случае существенно меньше, чем при выпуклой форме ST.



Изредка форма сегмента ST остается вогнутой, а подъем его настолько незначителен, что признаки инфаркта можно не заметить, в этом случае помогает анализ формы зубца Т.



При интерпретации обязательно учитываются наличие «ишемического» зубца Т, характерного для острейшей фазы ОИМ, реципрокные изменения в виде депрессии сегмента ST, ЭКГ в динамике (сравнение с исходной и в процессе наблюдения), форма (выпуклость) сегмента ST, а также наличие патологического зубца Q.



Критерии оценки элевации сегмента ST при ОКС



1. Степень подъема сегмента ST оценивается по расположению точки j (место перехода комплекса QRS в сегмент ST) относительно верхнего уровня интервала Р — R. При этом изменения должны регистрироваться как минимум в двух последовательных отведениях.



2. Для мужчин старше 40 лет подъем сегмента ST на 2 мм и более в грудных отведениях V2–3 и на 1 мм и более в отведениях I, II, III, aVR, aVL, aVF, V1 и V4–6 считают патологическим.



3. Для мужчин моложе 40 лет элевация сегмента ST, превышающая 2,5 мм в отведениях V2–3 и 1 мм и более в отведениях I, II, III, aVR, aVL, aVF, V1 и V4–6 считается патологической.



4. У женщин элевация сегмента ST, превышающая 1,5 мм в отведениях V2–3 и 1 мм, в отведениях I, II, III, aVR, aVL, aVF, V1 и V4–6, считается патологической.



5. При низком вольтаже менее выраженный подъем сегмента ST (0,5 мм и более) может считаться диагностически значимым.



6. В дополнительных отведениях V7–9 диагностически значимым является подъем 0,5 мм.



7. В дополнительных отведениях V3–4 подъем R на 0,5 мм считают патологическим.



8. Элевация сегмента ST может быть транзиторной, в 20 % случаев происходит спонтанный тромболизис.



9. Боковой инфаркт миокарда на фоне полной окклюзии левой огибающей артерии или диагональной ветви передней межжелудочковой коронарной артерии может привести к развитию проникающего ОИМ без признаков подъема ST или с очень незначительной элевацией ST только в отведении aVL. Потенциалы боковой стенки хуже всего отражаются при стандартной съемке ЭКГ.



Далее представлен порядок интерпретации ЭКГ при наличии депрессии сегмента ST.



1. Степень депрессии оценивается в точке j и соотносится с нижним уровнем интервала Р — R.



2. Депрессия является патологической только в том случае, если она зарегистрирована как минимум в двух последовательных отведениях.



3. Депрессия сегмента ST не может быть признаком субэндокардиального инфаркта, если она является реципрокной.



4. Депрессия сегмента ST, достигающая 0,5 мм и более, зарегистрированная в отведениях V2–3 и (или) составляющая 1 мм и более в отведениях I, II, III, aVR, aVL, aVF, V1 и V4–6, расценивается как признак острого субэндокардиального инфаркта (повреждения) миокарда.



5. Появление депрессии глубиной 0,5 мм, не являясь признаком субэндокардиального инфаркта, свидетельствует о повышенном риске его развития. Если она персистирует, несмотря на применение всего арсенала соответствующей терапии, целесообразно проведение коронаропластики в течение 48 ч.



6. Депрессия сегмента ST, превышающая 2 мм, зарегистрированная в трех и более отведениях, свидетельствует о неблагоприятном прогнозе. Риск смертельного исхода составляет 35% в течение ближайшего месяца и 47% в течение 4 лет, если не выполнена коронаропластика.



7. Депрессия сегмента ST в восьми и более отведениях при сочетании с элевацией в отведениях aVR/ V1 является признаком поражения основного ствола левой коронарной артерии или поражения нескольких крупных коронарных артерий, если она достигает 1 мм.



Необходимо учитывать, что критерии ишемических изменений на ЭКГ не применяют для выявления инфаркта миокарда, если у пациента отмечаются нарушения внутрижелудочковой проводимости с выраженными изменениями реполяризации, синдром Вольффа — Паркинсона — Уайта, желудочковый замещающий ритм, а также искусственный водитель ритма, стимулирующий желудочки. В этих случаях имеются исходные нарушения реполяризации и изменения желудочкового комплекса.



Признаки гипертрофии желудочков, тромбоэмболии легочных артерий, а также электролитные нарушения затрудняют диагностику ОКС. В этих случаях следует в первую очередь учитывать клинические проявления заболевания.



Определение маркеров некроза миокарда (тропонина или MB-фракции КФК) и ЭхоКГ, выполненные в стационаре в процессе наблюдения, помогут верифицировать диагноз.



В ряде случаев подъем сегмента ST выявляется у пациентов без острого коронарного синдрома; так, у молодых мужчин элевация сегмента ST может достигать 3 мм в правых грудных отведениях. Кроме того, при синдроме ранней реполяризации регистрируется подъем сегмента ST, который имеет вогнутую форму и максимально выражен в отведении V4; примеры таких изменений представлены на рис. 3.

Рис. 3. Варианты подъема сегмента ST в норме: а— характерен для лиц мужского пола, чаще регистрируется у молодых людей; б— синдром ранней реполяризации; в— неспецифические изменения реполяризации, проявляются вогнутым подъемом сегмента ST, инверсией зубца Т, характерная особенность — короткий интервал Q— T

Особенности изменений на ЭКГ в зависимости от локализации ИМ



При анализе ЭКГ важно учитывать особенности изменений, характерные для различных вариантов локализации ишемического повреждения.



Острый инфаркт миокарда с подъемом сегмента ST может проявляться реципрокной депрессией в определенных отведениях. В ряде случаев при регистрации ЭКГ в 12 стандартных отведениях реципрокные изменения выражены более отчетливо, чем прямые признаки повреждения миокарда. Иногда на основании наличия реципрокной депрессии с целью выявления прямых признаков инфаркта миокарда требуется снять дополнительные отведения, чтобы диагностировать ОКС с подъемом сегмента ST.



Многое зависит от варианта окклюзии коронарных артерий (анатомическое расположение коронарных артерий представлено на рис.).

При персистирующей окклюзии основного ствола левой коронарной артерии, как правило, развивается кардиогенный шок со смертельным исходом. На ЭКГ выявляют признаки обширного передне-перегородочного инфаркта с захватом боковой стенки.



При субтотальной окклюзии основного ствола левой коронарной артерии на ЭКГ выявляют депрессию сегмента ST свыше 1 мм в 8 и более отведениях в сочетании с элевацией сегмента ST в отведениях aVR и (или) V1.



Если окклюзия передней межжелудочковой артерии произошла дистальнее отхождения диагональной ветви, то развивается передний инфаркт миокарда, который проявляется формированием инфарктных изменений в отведениях V2–4, при такой локализации ОИМ реципрокные изменения обычно не выявляются.



Нарушение кровотока по передней межжелудочковой коронарной артерии (ПМЖКА) проксимальнее отхождения диагональной ветви приводит к развитию переднебокового ОИМ. Наличие признаков переднего ОИМ сочетается с подъемом ST в отведении aVL, подъем на 0,5 мм является высокочувствительным признаком ОИМ, а 1 мм — высокоспецифичный признак проксимальной окклюзии ПМЖКА. При таком варианте окклюзии регистрируются реципрокные изменения в III отведении.



При полном отсутствии кровотока в ПМЖКА (окклюзия проксимальнее отхождения перегородочной ветви) появляются изменения не только в V2–4, но и в отведениях aVR, aVL и V1.



Элевация сегмента ST в V1 не является специфическим признаком ОИМ и часто встречается в норме, однако элевация сегмента ST, превышающая 2,5 мм, — надежный критерий повреждения перегородки и (или) передних базальных отделов, что было установлено при сопоставлении данных ЭхоКГ с данными электрокардиографии.



Реципрокные изменения в виде депрессии сегмента ST регистрируются в отведениях II, III, aVF и V5. Подъем сегмента ST в aVR, превышение амплитуды реципрокной депрессии сегмента ST в III отведении над подъемом сегмента ST в aVL, депрессию ST в V5, а также блокаду правой ножки пучка Гиса относят к предикторам окклюзии ПМЖКА проксимальнее отхождения перегородочной ветви.



При окклюзии боковой ветви левой огибающей коронарной артерии или диагональной ветви ПМЖКА, развивается инфаркт боковой стенки. Такой инфаркт приблизительно в 36% случаев проявляется подъемом ST в отведении aVL, как правило, не превышающим 1 мм. Только в 5% случаев подъем ST достигает 2 мм. У 1/3 пациентов с боковым ОИМ изменения на ЭКГ отсутствуют, в 2/3 случаев имеется некоторый подъем или некоторая депрессия сегмента ST.



Наиболее надежным признаком ОИМ с подъемом ST являются реципрокные изменения в виде депрессии сегмента ST в отведениях II, III и aVF. При окклюзии ПМЖКА или ПКА боковой инфаркт проявляется подъемом ST значительно чаще — в 70-92% случаев. При окклюзии ОВЛКА инфаркт боковой стенки часто сочетается с задним ОИМ.



Приблизительно в 3,3-8,5% случаев инфаркт миокарда, подтвержденный результатами биохимического анализа (МВ-КФК и тропониновый тест), имеет заднюю локализацию. Так как на ЭКГ, зарегистрированной в 12 стандартных отведениях, изменения в виде подъема сегмента ST не выявляются, изолированный ОИМ задней стенки может остаться не диагностированным.



Выявить ОИМ задней стенки можно по реципрокным изменениям в правых грудных отведениях. Изменения будут проявляться депрессией сегмента ST в отведениях V1–4 (иногда только в V2–4, если исходно была небольшая элевация в пределах нормальных значений в отведении V1, а иногда только в V1).



Кроме того, в правых грудных отведениях часто регистрируется высокий реципрокный зубец R как следствие формирования зубца Q в отведениях, характеризующих потенциалы задней стенки. В ряде случаев выявить реципрокную депрессию в правых грудных отведениях непросто, так как у многих пациентов исходно имеется небольшой подъем ST в V2–3 и реципрокная депрессия будет менее отчетливой, поэтому важна оценка ЭКГ в динамике.



Для подтверждения заднего ОИМ следует снять ЭКГ в дополнительных отведениях V7–9 (пятое межреберье, задняя подмышечная линия — V7, вертикальная линия от угла левой лопатки — V8, левая паравертебральная линия — V9). Рутинный анализ дополнительных отведений у всех больных с болями в грудной клетке не применяется, так как наличие реципрокных изменений в правых прекардиальных отведениях является достаточно чувствительным признаком заднего ОИМ.



Кровоснабжение нижней стенки левого желудочка в 80% случаев осуществляется правой коронарной артерией (ПКА), в 20% — огибающей ветвью (OB) ЛКА.



Окклюзия ПКА является самой частой причиной развития нижнего инфаркта миокарда. При проксимальной окклюзии ПКА, выше отхождения ветви правого желудочка, развитие нижнего инфаркта сочетается с формированием инфаркта правого желудочка.



На ЭКГ инфаркт нижней стенки проявляется формированием элевации сегмента ST в отведениях II, III и aVF и почти всегда сопровождается наличием реципрокной депрессии в отведении aVL.



Если причиной развития нижнего инфаркта является окклюзия огибающей ветви ЛКА, то на ЭКГ имеются признаки повреждения не только нижней, но и задней, а также боковой стенок левого желудочка.



Так как при сочетании нижнего и бокового инфаркта реципрокная депрессия в aVL, являющаяся следствием нижнего инфаркта, нивелируется подъемом сегмента ST, являющегося признаком бокового инфаркта, в отведении aVL изменения не регистрируются. Однако в отведениях V5–6 подъем сегмента ST, как признак бокового инфаркта миокарда, должен выявляться. Если в aVL нет реципрокной депрессии сегмента ST и признаки бокового инфаркта в V5–6 отсутствуют, то подъем ST в отведениях II, III и aVF может рассматриваться как псевдоинфарктный.



Проксимальная окклюзия ПКА приводит к развитию ОИМ правого желудочка (ПЖ) на фоне нижнего ОИМ. Клинически такой инфаркт проявляется развитием гипотензии, ухудшением самочувствия от применения нитратов и улучшением самочувствия на фоне внутривенного введения растворов. Краткосрочный прогноз характеризуется высокой вероятностью развития осложнений со смертельными исходами.



На ЭКГ ОИМ ПЖ проявляется подъемом сегмента ST в отведениях V1–3 и симулирует передне-перегородочный инфаркт миокарда. Характерной особенностью инфаркта правого желудочка является выраженность подъема сегмента ST в V1–2, в отличие от ОИМ передне-перегородочной локализации, при котором максимальная элевация сегмента ST наблюдается в отведениях V2–3.



Для верификации инфаркта правого желудочка необходимо снять дополнительные правые грудные отведения: V4R (электрод для регистрации грудных отведений следует расположить в точке, находящейся в пятом межреберье по среднеключичной линии справа) и V3R (регистрируется на участке, находящемся между точками расположения электродов для регистрации отведений V1 и V4R).



Подъем сегмента ST в отведениях V3–4R на 0,5 мм и более считается диагностически значимым. ЭКГ в дополнительных отведениях V3–4R следует снимать в тех случаях, когда на ЭКГ регистрируются изменения, характерные для нижнего инфаркта миокарда.



При сочетании с выраженной гипертрофией правого желудочка подъем ST в грудных отведениях может быть существенным и напоминает передний инфаркт даже при наличии подъема в отведениях II, III и aVF.



В заключение важно отметить, что в целом чувствительность ЭКГ-диагностики инфаркта миокарда, по данным зарубежных кардиологов и специалистов неотложной медицинской помощи, составляет всего 56%, следовательно, у 44% пациентов с острым инфарктом электрокардиографические признаки заболевания отсутствуют.



В связи с этим при наличии симптоматики, характерной для острого коронарного синдрома показана госпитализация и наблюдение в стационаре, диагноз будет установлен на основании других методов обследования.



Вместе с тем именно ЭКГ является тем методом, который позволяет определить наличие показаний к тромболитической терапии. Согласно рекомендациям Всероссийского научного общества кардиологов, при полной окклюзии коронарной артерии целесообразно проведение тромболизиса с целью восстановления кровоснабжения миокарда.



В связи с этим при выявлении элевации сегмента ST на ЭКГ у больного с клиническими признаками острого коронарного синдрома показана экстренная госпитализация именно в тот стационар, в котором возможно проведение тромболитической терапии. В остальных случаях рекомендуется госпитализация с диагнозом: «ОКС без подъема ST» в любой стационар, где имеется отделение реанимации.

О. Ю. Кузнецова, Т. А. Дубикайтис

2009 г.
