Измерение давления необходимо для управления технологическими процессами и обеспечения безопасности производства. Кроме того, этот параметр используется при косвенных измерениях других технологических параметров: уровня, расхода, температуры, плотности и так далее. В Международной системе единиц (СИ) за единицу давления принят Паскаль (Па).

В большинстве случаев первичные преобразователи давления имеют неэлектрический выходной сигнал в виде силы или перемещения и объединены в один блок с измерительным прибором. Если результаты измерений необходимо передавать на расстояние, то применяют промежуточное преобразование этого неэлектрического сигнала в унифицированный электрический или пневматический. При этом первичный и промежуточный преобразователи объединяют в один измерительный преобразователь.

В зависимости от измеряемой среды (ИС) — газ, пар или жидкость используются различные способы отбора давления. Имеются специфические особенности измерения агрессивных, вязких, высокотемпературных, низкотемпературных, «грязных» сред, в воздухопроводах, дымоходах, пылепроводах и т. д.

Для измерения давления используют манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры, датчики давления, дифманометры.

Датчик давления

В большинстве приборов измеряемое давление преобразуется в деформацию упругих элементов, поэтому они называются деформационными.

Деформационные приборы широко применяют для измерения давления при ведении технологических процессов благодаря простоте устройства, удобству и безопасности в работе. Все деформационные приборы имеют в схеме какой-либо упругий элемент, который деформируется под действием измеряемого давления: трубчатую пружину (трубка Бурдона), мембрану или сильфон.

Также существуют грузопоршневые манометры, в которых ничего не деформруется.

Наибольшее применение получили приборы с трубчатой пружиной. Их выпускают в виде показывающих манометров и вакуумметров c максимальным пределом измерений. В таких приборах с изменением измеряемого давления р трубчатая пружина / изменяет свою кривизну. Её свободный конец через тягу поворачивает зубчатый сектор и находящуюся с ним в зацеплении шестерню. Вместе с шестерней поворачивается закрепленная на ней стрелка, перемещающаяся вдоль шкалы. Для дистанционной передачи показаний выпускают манометры с промежуточными преобразователями с токовым и пневматическим выходом (МП-Э, МП-П), а также с дифференциально-трансформаторными преобразователями (МЭД).

Промышленность выпускает также мембранные дифманометры с промежуточными преобразователями, имеющими унифицированные токовые или пневматические сигналы.

Для преобразования деформации мембраны в унифицированный токовый сигнал применяют также тензорезисторные промежуточные преобразователи, в которых сопротивление резистора изменяется при его растяжении или сжатии. В таких приборах тензорезистор укреплен на жесткой измерительной мембране. Деформация мембраны, пропорциональная приложенному давлению, приводит к деформации тензорезистора и изменению его сопротивления. Это сопротивление преобразуется измерительной схемой, включающей неуравновешенный мост, в выходной сигнал постоянного тока. Так как деформация жесткой мембраны мала, то применяют полупроводниковые кремниевые тензорезисторы, обладающие высокой чувствительностью.

В дифманометрах чувствительным элементом служит блок из двух неупругих мембран, соединенных между собой штоком. Смещение этого штока под действием перепада давлений приводит к изгибу рычага и деформации измерительной мембраны. Мембраны выполнены из коррозионно-стойкого материала, что позволяет использовать дифманометр для измерений в сильноагрессивных средах.

Для измерения давления агрессивных сред применяют датчики, снабженные защитной мембраной, изготовленной из коррозионно-стойкого материала. Измеряемое давление передается к измерительной мембране через силиконовое масло, которым заполнена внутренняя полость датчика.

Промышленные тензорезисторные преобразователи предназначены для преобразования давления, разрежения и разности давлений в пропорциональное значение выходного сигнала — постоянного тока.

Особенности эксплуатации приборов для измерения давления

При эксплуатации приборов, измеряющих давление, часто требуется защита их от агрессивного и теплового воздействия среды.

Если среда химически активна по отношению к материалу прибора, то его защиту производят с помощью разделительных сосудов или мембранных разделителей.

Разделительный сосуд заполняется жидкостью, инертной по отношению к материалу прибора, соединительных трубок и самого сосуда. Кроме того, разделительная жидкость не должна химически взаимодействовать с измеряемой средой или смешиваться с ней. В качестве разделительных жидкостей применяют водные растворы глицерина, этиленгликоль, технические масла и др.

В мембранном разделителе измеряемая среда отделяется от прибора мембраной с малой жесткостью из нержавеющей стали или фторопласта. Для передачи давления от мембраны к прибору полость между ними заполняют жидкостью.

Для предохранения прибора от действия высокой температуры среды применяют сифонные трубки.

Деформационные приборы требуют периодической поверки. В эксплуатационных условиях у них проверяют нулевую и рабочую точки шкалы. Для этого применяют трехходовые краны. При поверке нулевой точки прибор соединяют с атмосферой. Стрелка прибора должна вернуться к нулевой отметке. Поверку прибора в рабочей точке шкалы осуществляют по контрольному манометру, укрепляемому на боковом фланце. При пользовании краном необходимо строго соблюдать плавность включения и выключения прибора.

С помощью трехходового крана можно проводить также продувку соединительной линии.

• Датчики теплофизических и механических параметров: Справочник в трех томах. Т.1/ Под общ. ред. Ю.Н. Коптева, М.:ИПРЖР, 1999 –548 с.
• Проектирование датчиков для измерения механических величин/ Под общ. ред. Е.П. Осадчего. – М.: Машиностроение. 1979. -480 с.

Измеритель давления человека — ТОП лучших и надежных приборов

В наше время большая часть человечества страдает от проблем с давлением. При этом в большинстве случаев такая патология носит хронический характер. И даже те, у кого в истории болезни нет гипертонии или гипотонии, могут иногда сталкиваться с колебаниями АД. При этом при нарушении баланса таких показателей больной испытывает сильный дискомфорт, а на его внутренние органы ложится существенная нагрузка. Поэтому необходимо своевременно принимать меры для достижения «золотой средины».

К сожалению, выявить по симптомам, в какую сторону отклонилось артериальное давление, практически невозможно. Ведь гипотензия и гипертензия имеют схожие признаки. Однако существует тонометр для измерения артериального давления, с помощью которого можно без труда получить точные результаты. Он должен так же, как и градусник, быть в домашней аптечке каждого человека. Поэтому каждому нужно знать, как его выбрать.

Что такое тонометр, и как он измеряет давление

Тонометр – это прибор для определения значений давления. Он позволяет точно определить отклонения данного показателя и своевременно принять меры для устранения проблемы.

Сегодня прибор для измерения артериального давления должен присутствовать в каждом доме. Ведь далеко не каждый человек, почувствовав симптомы гипертонии, может обратиться сразу же к врачу.

Почему стоит «завести» тонометр:

1. Домашний тонометр позволит определить наличие отклонения значений от нормы в любое удобное время. Благодаря этому больной сможет своевременно нормализовать состояние, избежав острых ситуаций.
2. Нередко при посещении врача больной испытывает стресс. Из-за этого могут наблюдаться ложные результаты. Если такой прибор имеется дома, то можно мерить давление в спокойном состоянии.
3. Если у человека подозревается гипертония или гипотония, то его обычно помещают в стационар для суточного исследования и определения стадии этого заболевания. Если тонометр имеется дома, то этого можно избежать, предоставив врачу результаты самостоятельного исследования.

Тонометр работает по достаточно простому принципу. Прибор фиксирует давление сосудов в момент расслабления и сокращения мышцы сердца.

Его измерительная способность основана на тонах Короткова. Эти звуковые волны можно услышать с помощью фонендоскопа лишь при передавливании руки чуть выше локтя. При этом прибор для прослушивания прикладывают к локтевой впадине.

При наложении манжетки и нагнетании воздуха образуются турбулентные потоки с завихрениями. Затем, при спускании воздуха с манжетки, давление сравнивается сначала с систолическим, а затем с диастолическим. После этого кровяной поток нормализуется.

В зависимости от типа измерителя артериального давления показатели либо самостоятельно выводятся на экран, либо определяются с помощью изменения мощности стука на определенных отметках на циферблате тонометра.

Из каких деталей состоит тонометр

Тонометр – это достаточно простой аппарат. Механический вариант этого прибора был изобретен давно. Его можно приобрести в любой аптеке за приемлемую цену.

Чтобы понять, как правильно пользоваться подобной техникой, необходимо разобраться в основных ее элементах. И сделать это легче всего на примере обычного механического прибора для измерения давления крови.

Устройство тонометра:

• Манжетка необходима для передавливания артерий. Ее крепят немного выше локтевой складки. Она состоит из синтетического материала и имеет липучку.
• Груша нужна для нагнетания воздуха в манжетку. Именно этот процесс позволяет остановить кровообращение в нужном участке. Она имеет механизм, который позволяет нагнетать и спускать воздух.
• Циферблат. На нем размечены цифры, с помощью которых можно определить, на сколько миллиметров отклонилось давление от нормы.
• Фонендоскоп необходим для прослушивания тонов Короткова. С его помощью можно услышать, на каких показателях биение наиболее выражено.

Конечно, это максимально упрощенное описание прибора, измеряющего давление человека. Однако в нем представлены наиболее значимые элементы для людей, желающих приобрести тонометр.

Разновидности тонометров

Совсем недавно единственным доступным аппаратом для измерения артериального давления был тонометр. Его использование требовало повышенной внимательности и особых навыков.

При сильном отклонении значений давления от нормы человеку достаточно трудно сосредоточиться на громкости звуков, исходящих из фонендоскопа, одновременно следя за стрелкой на циферблате. Поэтому для использования такого прибора требуется помощник.

В наше время существуют и другие измерители давления, которые более удобны в использовании. Для их применения не нужны особые навыки, а некоторые из них даже могут самостоятельно измерить показатели АД.

Однако большинство врачей до сих пор используют «старый добрый» механический тонометр. Почему же квалифицированные специалисты предпочитают механику достижениям современности? Чтобы ответить на этот вопрос, нужно разобрать каждую разновидность измерителей АД в отдельности.

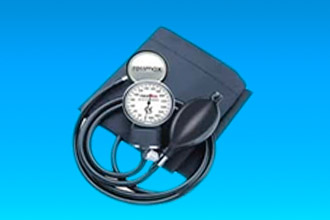

Механический прибор

Механический тонометр включает в себя наибольшее количество деталей. В набор такой аппаратуры входит фонендоскоп, циферблат, груша и манжетка. И для применения всего этого оборудования нужно иметь определенные навыки. Ведь незнающий человек просто не сможет снять правильные показатели.

Несмотря на это, старые модели тонометра пользуются наибольшей популярностью среди медперсонала. Чтобы понять почему, необходимо ознакомиться со всеми его преимуществами.

Достоинства тонометров старого образца:

1. Этот прибор обладает самой высокой точностью. Ни один электронный аппарат не сможет настолько правильно показать значения давления.
2. Механическая аппаратура устроена очень просто. Поэтому она редко ломается.
3. При поломке одного из элементов прибора его будет очень просто заменить.
4. Такой тонометр прослужит очень долго.
5. Измеритель старого образца не зависит от наличия электроэнергии.
6. Механические тонометры зачастую стоят дешевле других вариантов.

Данные преимущества играют важную роль при частой эксплуатации прибора. Однако у механического тонометра есть и недостатки.

Минусы механического измерителя АД:

1. Для применения этого прибора нужна абсолютная тишина. Ведь любые посторонние шумы могут стать причиной неверной фиксации результатов.
2. Весь процесс измерения давления производится «вручную». Поэтому определить показатели АД у самого себя будет непросто.
3. Важно набирать воздух постепенно. Для человека со слабой мускулатурой будет проблематично работать с тугой грушей.
4. Необходимо спускать воздух достаточно медленно. Для этого нужно приноровиться к работе с клапаном на груше.
5. Нужно правильно сдавливать артерии манжеткой. При слишком сильном или слабом сдавливании результаты не будут точными.
6. Нужно правильно устанавливать фонендоскоп. Иначе не удастся получить точные результаты.
7. Люди, имеющие проблемы со слухом, не могут пользоваться таким прибором.

Таким образом, получается, что работе с механическим прибором для снятия показателей АД нужно учиться. Так как без этого навыка им просто не получится воспользоваться в нужный момент. Поэтому, несмотря на то, что такой прибор является более точным, подойдет он далеко не всем.

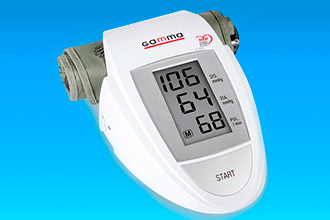

Электронный вариант

Автоматический измеритель артериального давления считается самым удобным. Его сможет использовать абсолютно любой человек. И для этого не нужно иметь особых навыков. Для измерения им давления нужно просто нажать кнопку пуска и показатели появятся на экране.

Такой прибор стоит достаточно дорого. Но, несмотря на это, он все равно пользуется популярностью. И это объясняет целый ряд его преимуществ.

Преимущества тонометра:

1. Для того, чтобы воспользоваться этим аппаратом, не нужно прикладывать каких-либо усилий и обладать особыми навыками.
2. Электронным измерителем можно пользоваться без посторонней помощи.
3. Автоматические тонометры для измерения давления могут иметь дополнительные полезные функции.

Несмотря на то, что тонометры электронного типа имеют множество достоинств, медики все равно предпочитают использовать именно механические варианты. Это связанно с недостатками электронных приборов.

Минусы электронных тонометров:

1. Такие тонометры обладают меньшей точностью, чем механические варианты. Это разница составляет примерно 2%.
2. Электронные приборы стоят дороже всех остальных вариантов.
3. Автоматические измерители часто ломаются и обладают менее продолжительным сроком службы. При этом, чем дешевле прибор, тем более выражен этот недостаток.
4. Тонометрам описываемого типа обязательно нужна энергия для работы. Они работают либо от батареек, либо от сети. Поэтому при отсутствии обозначенных факторов ими не получится воспользоваться.

Стоит отметить, что для эксплуатации в домашних условиях такие варианты подходят как нельзя лучше. При этом есть наручные тонометры, которые будут постоянно фиксировать показатели давления.

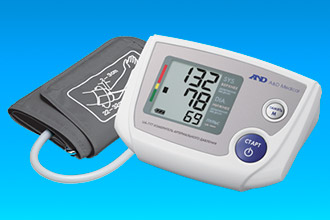

Электромеханическое устройство

Электромеханический тонометр – это нечто среднее между электронным и механическим вариантом. Именно его приобретают наиболее часто простые обыватели.

Достоинства электромеханического прибора:

1. Легок в использовании. Для его применения также не нужны специальные навыки.
2. С его помощью можно измерить давление самому себе.
3. Стоит дешевле электронного тонометра.
4. Может иметь дополнительные полезные функции.

Недостатки этого прибора практически такие же, как и у электронного варианта. Однако есть у него и свои особенности.

Недостатки электромеханического измерителя показателей АД:

1. Необходимо самостоятельно накачивать воздух. Для пожилых людей со слабой мускулатурой это может быть проблематично.
2. Имеет меньшую точность, чем механический тонометр. Разница также составляет 2%.
3. Часто ломается. Все детали, кроме груши, будет проблематично заменить.
4. Имеет непродолжительный срок службы.

Такой тонометр также идеален для домашних условий. Им легко пользоваться, и при этом он стоит относительно недорого.

Также хочется отметить существование ртутного тонометра. Такой прибор считается устаревшим и даже опасным, поэтому в свободной продаже его нет.

Как пользоваться тонометром

Очень удобно иметь возможность проверить значения давления прямо у себя дома. Однако далеко не все умеют пользоваться даже электронными тонометрами, что уж говорить о механических моделях.

Стоит отметить, что чем современнее прибор, тем легче его использовать. Именно поэтому для домашнего использования часто приобретаются более дорогие, но менее точные варианты.

Применение механического измерителя

Сложнее всего использовать механический тонометр. Здесь нужно в точности соблюдать инструкцию и быть очень внимательным. Поэтому прежде чем начать им пользоваться, нужно потренироваться.

Однако такие тонометры дают точные результаты. При этом они стоят недорого и служат очень долго.

Правила использования тонометра старого образца:

1. Манжетка фиксируется на два сантиметра выше локтевой впадины. При этом между ней и рукой должен проходить один палец.
2. Циферблат, или сфигмоманометр, устанавливается на уровне сердца.
3. Мембрану фонендоскопа нужно прижать к локтевой впадине. Душки помещаются в уши.
4. Закрутить клапан на груше и накачать воздух в манжетку. Делать это нужно, последовательно сдавливая и отпуская грушу.
5. После того, как стук пульса уже не будет слышшен, нужно поднять стрелку на циферблате еще на 20 мм. После этого можно немного открыть клапан для медленного спуска воздуха.
6. Далее необходимо внимательно слушать стук пульса и следить за стрелкой. Нужно определить, на каком значении стук слышится наиболее выражено. Это первый тон, который обозначает давление систолы.
7. После этого нужно продолжать слушать стук. Необходимо определить, на какой отметке он станет наиболее громким во второй раз. Это будут показатели диастолы.

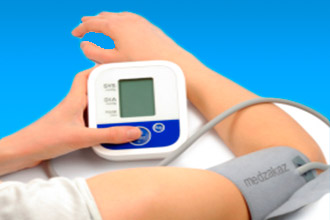

Измерение электронным тонометром

С электронным измерителем все намного проще. В данном случае особые навыки не понадобятся. С таким тонометром справится абсолютно любой человек, без предварительной тренировки.

Как измерить давление электронным тонометром:

1. Манжетка фиксируется на два сантиметра выше локтевой впадины. Между ней и рукой должен проходить один палец.
2. Нажать на кнопку. Какая из кнопок активирует измеритель давления, обозначено в инструкции.
3. Прибор самостоятельно сначала нагнетет воздух в манжетку, а затем спустит его из нее.
4. После этого на экране появятся значения систолического и диастолического давления.

На этом процесс измерения давления можно считать завершенным. Это самый простой способ снятия показаний.

Как пользоваться электромеханическим измерителем

Электромеханический измеритель применять не намного сложнее, чем электронный. Разница заключается лишь в необходимости самостоятельного нагнетания воздуха в манжетку в этом случае. С этой работой также справится абсолютно любой человек.

Измерение давления электромеханическим аппаратом:

1. Закрепите манжетку на два сантиметра выше локтевой впадины. Между ним и рукой должен проходить один палец.
2. На груше необходимо закрутить клапан.
3. Нагнетайте воздух до тех пор, пока прибор не подаст сигнал. Некоторые тонометры этой функцией не обладают, в этом случае необходимо смотреть на экран.
4. Затем необходимо немного приоткрыть клапан, для медленного спуска воздуха.
5. Дождитесь, пока значения давления появятся на экране.

Этот вариант тоже прост в использовании. При этом он стоит дешевле электромеханического аппарата.

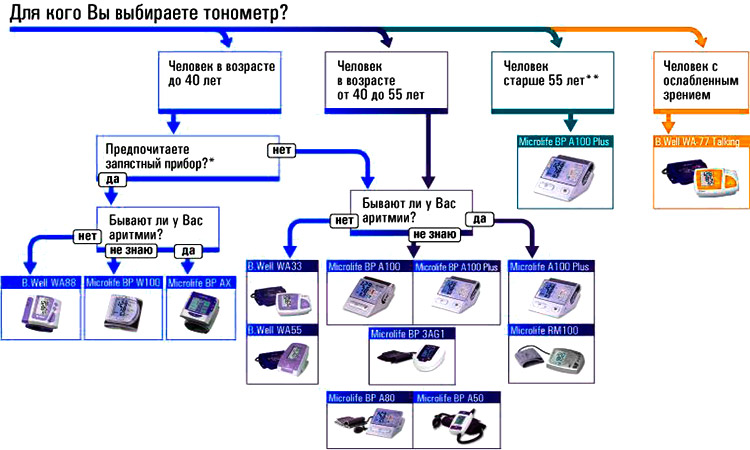

Выбираем наилучший вариант

Многих интересует вопрос о том, как выбрать тонометр для измерения давления. Ведь помимо того, что существует несколько разновидностей таких приборов, их еще и выпускает достаточно большое количество производителей.

Каждому хочется иметь возможность измерить показатели АД и не переплачивать при этом. Однако нужно понимать, что покупка самого дешевого аппарата  может обойтись еще дороже. Ведь такие тонометры ломаются чаще всего.

При этом, если выбирать между механическими приборами, то можно остановиться и на бюджетном варианте. Так как благодаря их простому устройству даже недорогие модели будут служить долго.

С особой внимательностью нужно подходить к выбору электронных и электромеханических измерителей. Так как в данном случае от этих показателей будет зависеть и их точность, и их долговечность. При этом зачастую, чем выше у таких приборов цена, тем более они надежны.

Основные параметры выбора

Прежде чем приступить к выбору модели прибора, необходимо решить, для каких целей он будет использоваться. Для этого нужно учитывать несколько моментов.

Как определиться с моделью прибора:

1. Есть ли возможность воспользоваться помощью домочадцев для измерения артериального давления. Если дома есть человек, который готов научиться работать с механическим тонометром, то можно не покупать более дорогие и современные варианты.
2. Сумма, которую готовы выделить на покупку. Если бюджет на такое устройство ограничен, то есть смысл подыскать более простой, но качественный вариант, чем приобретать дешевый электронный китайский тонометр.
3. Имеющиеся заболевания. Некоторые патологии работы сердца могут приводить к тому, что измеритель давления будет показывать неправильные результаты. При нарушении слуха не подойдет механический тонометр.
4. Для кого будет использоваться прибор. Если есть необходимость измерения давления ребенку, то нужно приобрести аппарат со сменными манжетками и детскую манжетку.

Когда с моделью уже все ясно, необходимо усвоить правила, которые нужно использовать при выборе тонометра. Они помогут приобрести качественный и долговечный товар.

Как выбрать качественный тонометр:

1. Нужно обращать внимание на грушу. Она должна быть не очень тугой и не иметь повреждений. Клапан должен плотно закручиваться.
2. При выборе электронного прибора для определения его точности нужно прямо в аптеке сравнить его результаты с показателями механического тонометра.
3. На манжетке тоже не должно быть повреждений. Важно, чтобы хорошо работала липкая лента.
4. Нужно понимать, что чем известнее фирма, тем качественнее будут у нее приборы. Поэтому при покупке электронного и электромеханического устройств необходимо ознакомиться с отзывами о его производителе.

Дополнительные функции таких приборов

Для большинства людей достаточно простого, но качественного прибора. Однако на данный момент существуют дополнительные функции, которые облегчат использование тонометра. И при выборе измерителя давления на них тоже нужно обращать внимание.

Дополнительные функции тонометра:

1. Возможность самостоятельного выключения прибора. Это удобно, так как он не будет разряжаться, если вы забудете его выключить.
2. Определение среднего давления. Такие электронные помощники обладают высокой точностью. Они несколько раз снимают показатели, после чего выводят среднее значение.
3. Запоминание прошлых результатов. Такие тонометры могут на протяжении длительного времени сохранять показатели давления одного или двух человек. Это понадобится тем, кто ведет «дневник давления».
4. Определение наличия нарушений сердцебиения. В этом случае прибор выводит данные об аритмии на дисплей.
5. Измерение пульса. Это удобно для людей, страдающих приступами тахикардии.
6. Голосовое воспроизведение. Опция необходима для слепых и людей с плохим зрением.
7. Возможность связывания тонометра с мобильным устройством. Эта опция удобна для тех, кто хочет контролировать показатели давления родственников.
8. Запястный термометр с функцией самостоятельного периодического измерения давления. Он будет сам включаться, производить изменения АД и фиксировать их без вмешательства носящего его человека.

Выбрать из всего описанного разнообразия наилучший прибор будет достаточно сложно. Однако зная основные правила, и обращая внимание на производителя, приобрести качественный и не очень дорогой сегодня не сложно. С некоторыми нюансами выбора тонометра можно ознакомиться в этом видео:

Аппарат для измерения давления называется

Вконтакте

Facebook

Twitter

Одноклассники



Чтобы уменьшить риск сердечно-сосудистых заболеваний, необходимо следить за артериальным давлением. В этом поможет аппарат для измерения давления. Рассмотрим, как он устроен, какие есть виды этого медицинского оборудования и как правильно ими пользоваться в быту.

Виды и назначение тонометра

Как называется прибор для измерения давления, сейчас знают практически все. Он необходим каждому, кто имеет проблемы с сердцем. Этот прибор, названный тонометром, должен быть в каждом доме.

Вопросом создания оборудования для измерения давления ученые начали заниматься с конца XVIII в. Первые приборы требовали введения инструмента в артерию. Кровь поступала в стеклянную трубку, высота подъема (опускания) замерялась линейкой. Через 100 лет великий Жан Луи Пуазейль присоединил к трубке ртутный манометр.

Позже стали использовать сфигмограф — аппарат, изображающий пульсацию артерии графически без прокола сосуда. И только в самом конце XIX в. в Италии был изобретен измерительный прибор, ставший прообразом современного тонометра.

Сначала пульс прощупывали пальцами. Современная методика измерения артериального давления, или аускультативный метод, была предложена в начале прошлого столетия русским врачом Коротковым: он впервые с помощью стетоскопа стал прослушивать тоны кровотока, которые стали называться тонами Короткова.

По способу действия приборы для измерения давления бывают:

• механические;
• полуавтоматические;
• автоматические.

2 последних вида тонометров называются электронными. Все они имеют разные модификации и технические возможности. Трудно сказать, какой лучше тонометр для использования в быту. Это зависит от многих факторов: кто будет им пользоваться, функциональные возможности, класс точности, цена, простота, удобство прибора и др.

В современной медицине используют 2 параметра для измерения кровяного давления, так называемые систолическое и диастолическое давление (верхнее и нижнее):

1. Систолическое (обозначается буквой S) зависит от силы сердечного сокращения и количества выброса крови. Значения, которые выше 140 мм рт.ст., указывают на повышенное давление, а значения, превышающие 220 мм рт.ст., считаются критическими.
2. Диастоличес

Приборы для измерения давления. Виды и работа. Применение

Характеристикой давления является сила, которая равномерно воздействует на единицу площади поверхности тела. Эта сила оказывает влияние на различные технологические процессы. Давление измеряется в паскалях. Один паскаль равен давлению силы в один ньютон на площадь поверхности в 1 м². Применяют приборы для измерения давления.

Виды давления

• Атмосферное давление образуется атмосферой Земли.
• Вакуумметрическое давление – это давление, не достигающее величины атмосферного давления.
• Избыточное давление – это величина давления, превосходящая значение атмосферного давления.
• Абсолютное давление определяется от величины абсолютного нуля (вакуума).

Виды и работа

Приборы, измеряющие давление, называются манометрами. В технике чаще всего приходится определять избыточное давление. Значительный интервал измеряемых величин давлений, особые условия измерения их во всевозможных технологических процессах обуславливает разнообразие видов манометров, которые имеют свои различия по конструктивным особенностям и по принципу работы. Рассмотрим основные из применяемых видов.

Барометры

Барометром называют прибор, измеряющий давление воздуха в атмосфере. Существует несколько видов барометров.

Ртутный барометр действует на основе перемещения ртути в трубке по определенной шкале.

Жидкостный барометр работает по принципу уравновешивания жидкости давлением атмосферы.

Барометр-анероид работает на изменении размеров металлической герметичной коробки с вакуумом внутри, под действием давления атмосферы.

Электронный барометр является более современным прибором. Он преобразовывает параметры обычного анероида в цифровой сигнал, отображающийся на жидкокристаллическом дисплее.



Жидкостные манометры

В этих моделях приборов давление определяется высотой столба жидкости, которое выравнивает это давление. Жидкостные приборы для измерения давления чаще всего выполняют в виде 2-х стеклянных сосудов, соединенных между собой, в которые залита жидкость (вода, ртуть, спирт).

Рис-1

Один конец емкости соединен с измеряемой средой, а второй открыт. Под давлением среды жидкость перетекает из одного сосуда в другой до выравнивания давления. Разность уровней жидкости определяет избыточное давление. Такими приборами замеряют разность давлений и разрежение.

На рисунке 1а изображен 2-х трубный манометр, измеряющий вакуум, избыточное и атмосферное давление. Недостатком является значительная погрешность измерения давлений, имеющих пульсацию. Для таких случаев применяют 1-трубные манометры (рисунок 1б). В них один край сосуда большего размера. Чашка соединена с измеряемой полостью, давление которой передвигает жидкость в узкую часть сосуда.

При замере берется во внимание только высота жидкости в узком колене, так как жидкость изменяет свой уровень в чашке незначительно, и этим пренебрегают. Чтобы произвести замеры малых избыточных давлений используют 1-трубные микроманометры с трубкой, наклоненной под углом (рисунок 1в). Чем больше наклон трубки, тем точнее показания прибора, вследствие увеличения длины уровня жидкости.

Особой группой считаются приборы для измерения давления, в которых движение жидкости в емкости действует на чувствительный элемент – поплавок (1) на рисунке 2а, кольцо (3) (рисунок 2в) или колокол (2) (рисунок 2б), которые связаны со стрелкой, являющейся указателем давления.

Рис-2

Преимуществами таких приборов является дистанционная передача и их регистрация значений.

Деформационные манометры

В технической области приобрели популярность деформационные приборы для измерения давления. Их принцип работы заключается в деформации чувствительного элемента. Эта деформация появляется под действием давления. Упругий компонент связан со считывающим устройством, имеющим шкалу с градуировкой единицами давления.

Деформационные манометры делятся на:

• Пружинные.
• Сильфонные.
• Мембранные.

Рис-3

Пружинные манометры

В этих приборах чувствительным элементом является пружина, соединенная со стрелкой передаточным механизмом. Давление воздействует внутри трубки, сечение старается принять круглую форму, пружина (1) пытается раскручиваться, в результате стрелка передвигается по шкале (рисунок 3а).

Мембранные манометры

В этих приборах упругим компонентом является мембрана (2). Она прогибается под давлением, и воздействует на стрелку с помощью передаточного механизма. Мембрану изготавливают по типу коробки (3). Это увеличивает точность и чувствительность прибора из-за большего прогиба при равном давлении (рисунок 3б).

Сильфонные манометры

В приборах сильфонного типа (рисунок 3в) упругим элементом является сильфон (4), который выполнен в виде гофрированной тонкостенной трубки. В эту трубку воздействует давление. При этом сильфон увеличивается в длину и с помощью механизма передачи передвигает стрелку манометра.

Сильфонные и мембранные виды манометров используют для замеров незначительных избыточных давлений и вакуума, так как упругий компонент имеет небольшую жесткость. При применении таких приборов для измерения вакуума они получили название тягомеров. Прибор, измеряющий избыточное давление, является напоромером, для измерения избыточного давления и вакуума служат тягонапоромеры.

Приборы для измерения давления деформационного типа имеют преимущество в сравнении с жидкостными моделями. Они позволяют производить передачу показаний дистанционно и записывать их в автоматическом режиме.

Это происходит вследствие преобразования деформации упругого компонента в выходной сигнал электрического тока. Сигнал фиксируется приборами измерений, которые имеют градуировку по единицам давления. Такие приборы имеют название деформационно-электрических манометров. Широкое использование нашли тензометрические, дифференциально-трансформаторные и магнитомодуляционные преобразователи.

Дифференциально-трансформаторный преобразователь

Рис-4

Принципом работы такого преобразователя является изменение силы тока индукции в зависимости от величины давления.

Приборы с наличием такого преобразователя имеют трубчатую пружину (1), которая передвигает стальной сердечник (2) трансформатора, а не стрелку. В итоге изменяется сила индукционного тока, подающегося через усилитель (4) на измерительный прибор (3).

Магнитомодуляционные приборы для измерения давления

В таких приборах усилие преобразуется в сигнал электрического тока вследствие передвижения магнита, связанного с упругим компонентом. При движении магнит воздействует на магнитомодуляционный преобразователь.

Электрический сигнал усиливается в полупроводниковом усилителе и поступает на вторичные электроизмерительные устройства.

Тензометрические манометры

Преобразователи на основе тензометрического датчика работают на основе зависимости электрического сопротивления тензорезистора от величины деформации.

Рис-5

Тензодатчики (1) (рисунок 5) фиксируются на упругом элементе прибора. Электрический сигнал на выходе возникает вследствие изменения сопротивления тензорезистора, и фиксируется вторичными устройствами измерения.

Электроконтактные манометры

В схемах сигнализации, системах авторегулирования технологических процессов, приборах тепловой защиты популярными стали электроконтактные манометры. На рисунке изображена схема и вид прибора.

Рис-6

Упругим компонентом в приборе выступает трубчатая одновитковая пружина. Контакты (1) и (2) выполняются для любых отметок шкалы прибора, вращая винт в головке (3), которая находится на внешней стороне стекла.

При уменьшении давления и достижении его нижнего предела, стрелка (4) с помощью контакта (5) включит цепь лампы соответствующего цвета. При возрастании давления до верхнего предела, который задан контактом (2), стрелка замыкает цепь красной лампы контактом (5).

Классы точности

Измерительные манометры разделяют на два класса:

1. Образцовые.
2. Рабочие.

Образцовые приборы определяют погрешность показаний рабочих приборов, которые участвуют в технологии производства продукции.

Класс точности взаимосвязан с допустимой погрешностью, которая является величиной отклонения манометра от действительных величин. Точность прибора определяется процентным соотношением от максимально допустимой погрешности к номинальному значению. Чем больше процент, тем меньше точность прибора.

Образцовые манометры имеют точность намного выше рабочих моделей, так как они служат для оценки соответствия показаний рабочих моделей приборов. Образцовые манометры применяются в основном в условиях лаборатории, поэтому они изготавливаются без дополнительной защиты от внешней среды.

Пружинные манометры имеют 3 класса точности: 0,16, 0,25 и 0,4. Рабочие модели манометров имеют такие классы точности от 0,5 до 4.

Применение манометров

Приборы для измерения давления наиболее популярные приборы в различных отраслях промышленности при работе с жидким или газообразным сырьем.

Перечислим основные места использования приборы для измерения давления в:

• Газо- и нефтедобывающей промышленности.
• Теплотехнике для контроля давления энергоносителя в трубопроводах.
• Авиационной отрасли промышленности, автомобилестроении, сервисном обслуживании самолетов и автомобилей.
• Машиностроительной отрасли при применении гидромеханических и гидродинамических узлов.
• Медицинских устройствах и приборах.
• Железнодорожном оборудовании и транспорте.
• Химической отрасли промышленности для определения давления веществ в технологических процессах.
• Местах с применением пневматических механизмов и агрегатов.

Похожие темы:

Аппараты и приборы для измерения артериального давления человека

На первичном приеме у специалиста проводят пациенту первое измерение артериальных показателей, используя для этого механический, полуавтоматический или автоматический прибор для измерения артериального давления – тонометр.

Учитывая, что восстановление внутрисосудистого напряжения может занять годы, больному потребуется приобрести собственный аппарат для измерения артериального давления, чтобы вовремя установить причину плохого самочувствия и принять медикаменты.

Тонометр – современный медицинский аппарат, использующийся для неинвазивного измерения артериального давления (устройствоне вызывает болевых ощущений и не нарушает целостность кожного покрова при исследовании).

Благодаря данному оборудованию можно безболезненно, быстрои без помощи медицинского персонала осуществлять контроль артериального давления, избегать осложнений, к которым может привести гипотония или гипертония.

Аппараты для измерения артериального давления неинвазивным способом разделяются на несколько видов, это значительно упрощает их эксплуатацию. Сегодня пользуется спросом наполовину автоматический и автоматический аппарат для мониторинга артериального давления, однако механическийтоже не уступает своему усовершенствованному аналогу. Рассмотрим все особенности и преимущества измеряющих давление аппаратов: какой из них лучше? Важно определиться, как выбрать прибор, выполняющий высокорезультативное измерение артериального давления.

Содержание статьи

Механические аппараты

Механический прибор для измерения артериального давления носит это название, ведь позволяет мерить давление, независимо от внешних факторов. Главное, чтобы человек был в силах накачать манжету и оценить результат. Данное оборудование состоит из манжеты для измерения артериального давления, манометра (для измерения давления воздуха внутри манжеты) и груши.

Механический аппарат для неинвазивного измерения артериального давления (также именуемый, как сфигмоманометр) используется следующим образом:

1. Манжеты для измерения артериального давления надевают на руку, как можно выше к плечу и фиксируют специальной липучкой.
2. На уши надевают фонендоскоп, подобный терапевтическому прибору, предназначенному для прослушивания грудной клетки. Другой его конец кладут на внутреннюю часть локтевого изгиба и слегка прижимают.
3. Далее манжета для руки накачивается при помощи груши. Только после этого подводятся итоги и оценка артериального давления.

Чтобы узнать точные внутрисосудистые результаты, потребуется положить манометр для измерения перед собой, и накачивать грушу, пока пульс не перестанет прослушиваться фонендоскопом. Затем следует нащупать на груше небольшое колесико и провернуть его. В результате, манжета для измерения будет медленно сдуваться, а человеку потребуется хорошо прислушиваться к фонендоскопу.

В момент, когда прибор для измерения кровяного давления начнет громко пульсировать в ушах – он будет свидетельствовать о результатах систолических показателей, а на каких значениях затихнет – говорит о диастолических.

В целом, это очень популярный прибор измерения давления, но он требует специальных навыков и знаний, которыми владеет не каждый больной. Такие тонометры регулярно используются в поликлиниках.

В пенсионном возрасте измерить артериальное давление механическим устройством (без посторонней помощи) становится трудней. Если человек ранее не сталкивался с таким оборудованием, не понимает суть его работы, то вряд ли он сможет в старости научиться самостоятельно считывать информацию с манометра. Также в старости начинает слабеть слух – это вторая причина, по которой данная методика исследования тоже становится недоступна людям преклонного возраста.

В результате, чтобы регулярно осуществлять механическим тонометром измерения давления у человека пожилого возраста, потребуется помощь близких. В случае, если пенсионер не имеет наследников или они редко посещают его, рекомендуется использовать усовершенствованные альтернативные устройства.

Ртутный механический тонометр

Также существует тонометр, осуществляющий измерение артериального давления при помощи ртути. Он имеет вместо манометра ртутный экран, которым и измеряют давление человека (оценивают результаты). Учитывая появление усовершенствованных аппаратов от давления, этот измеритель является не совсем удобным при эксплуатации, ведь не подлежит транспортировке.

По сути, этот измеритель давления на руку (ртутный тонометр) тоже имеет манжет. Работает аналогично современному механическому сфигмоманометру, но для его применения человеку потребуется сидеть за столом и смотреть на ртутный датчик. Во время оценки результата, ртутный столб будет находиться перед глазами, поэтому считывание информации не затруднит больного.

Полуавтоматические устройства

Полуавтоматический измеритель артериального давления является упрощенным оборудованием, позволяющим померить давление любому человеку, независимо от образования и умственного развития. Полуавтоматические приборы продаются в аптеках по умеренной цене. Для использования данного аппарата потребуется:

1. Надеть манжет для измерения, немного выше локтя (ближе к плечу), зафиксировать его.
2. Затем нажать кнопку на оборудовании.
3. Накачать манжет для измерения давления воздуха вручную, используя грушу.

В итоге, измерение давления у человека становится намного проще, ведь полуавтоматический измеритель артериального давления сам спускает манжет, и показывает уже готовые результаты.

Недостаток этого измерителя артериального давления заключается в потребности использования батареек или подключения к электросети (в зависимости от выбранного вами производителя и модели тонометра). Батарейки требуют постоянных финансовых расходов, но по-другому устройство не будет функционировать, тогда такой контроль внутрисосудистого напряжения становится дорогостоящим в использовании. При покупке тонометра, требующего подключение к сети, измерение давления у человека вне дома станет невозможным.

Однако некоторые приборы для измерения артериального давления имеют специальный адаптер для тонометра, позволяющий переключать питание с батареи на электросеть, и наоборот.

Благодаря такому приспособлению можно измерять давление где угодно.

Автоматические приборы

Автоматический аппарат, измеряющий артериальное давление у человека, прост в использовании, поэтому им сможет пользоваться даже ребенок. В комплекте с данным тонометром идет инструкция, объясняющая, как определить артериальное давление. Также на некоторых тонометрах имеется адаптер для изменения питания и специальная таблица, подсказывающая, как узнать, не покинуло ли внутрисосудистое напряжение нормальные рамки.

Измерительные функции такого устройства дополняют возможности полуавтоматических приборов, поэтому он самый точный и лучший среди всех аналогичных устройств. Данный аппарат имеет манжеты для измерения артериального давления и электрический монитор, позволяющий измерить давление, нажимая всего одну кнопку.

Этот тип тонометров разделяется на несколько разновидностей:

• Плечевой.
• Пальцевой.
• Запястной.

Неважно, чем измеряется давление, а именно – каким автоматическим прибором. Цель каждого из них звучит одинаково – предоставить самые точные результаты. Любой автоматический электронный прибор, измеряющий давление самостоятельно, накачивает манжету для измерения давления воздуха. Она располагается на плече, пальце или запястье (в зависимости от выбора медицинского оборудования, предназначенного для фиксации внутрисосудистых показателей). Далее устройство спускает манжету, и показывает больному готовый результат.

Каждый из этих тонометров имеет адаптер для подключения к электросети, поэтому приобретая данные измерители давления, можно применять их как в поездке, дома, так и на курорте.

Плечевой тонометр

При гипертонии и гипотонии, других болезнях сосудисто-сердечной системы, характеризующихся повышением внутрисосудистого давления, лучше использовать аппараты для измерения давления плечевого типа. При этом подвергаются измерению крупные артерии, что позволяет узнать самый точный результат среди всех видов автоматических измерителей.

Запястной тонометр

Аппарат для измерения давления на запястье чаще всего применяется для контроля функциональности сосудистой системы у спортсменов. Такой прибор от давления называется браслет от гипертонии (или гипотонии, в зависимости от проблем больного).

Также измеритель давления на запястье позволяет проводить суточное измерение, чтобы проверить, как себя ведет сосудистая система на протяжении всего дня (при выполнении физических нагрузок и отдыха). Рекомендуется дополнительно измерять давление плечевым тонометром, ведь при исследовании может быть небольшая погрешность.

Чтобы применить браслет для измерения давления, потребуется надеть манжет на запястье, выбрать нужный режим и немного подождать, пока устройство измеряет внутрисосудистые значения. Учитывая, что измеритель давления на запястье компактен и легок в применении, им регулярно измеряют артериальное давление у людей, имеющих большие физические нагрузки или высокую активность, провоцирующую увеличение напряжения внутри сосудов.

Пальцевой тонометр

Пальцевые тонометры мало востребованы, ведь даже первое измерение данным устройством может показывать большую погрешность. Когда меряют давление у человека этим способом, подвергаются исследованию тонкие сосуды пальца. В итоге может быть недостаточно интенсивности кровотока в исследуемой области, и результаты будут ошибочными.

Автоматический или полуавтоматический аппарат для измерения давления на запястье, пальце или плече имеет адаптер для подключения к электричеству. Также пациент может самостоятельно мерить давление и дожидаться определения внутрисосудистых показателей, получая уже готовый результат. Это общее преимущество использования именно современных тонометров.

Рекомендации по технологии внутрисосудистого измерения

Абсолютно неважно, чем меряют давление у вас – механическим или автоматическим тонометром, как называется прибор для измерения давления человека: плечевой, пальцевой или запястной. Потребуется мерить внутрисосудистое напряжение правильно, иначе даже лучшие устройства покажут ошибочный результат.

• Проверка осуществляется на пустой мочевой пузырь, ведь желание посетить санузел провоцирует внутрисосудистое напряжение.
• Какой прибор вы бы не использовали, потребуется сидящее положение. Нужно облокотиться на спинку стула и не скрещивать ноги, а ставить их устойчиво, на полу.
• Приборы для измерения давления человека, а именно – манжеты, надеваются на оголенную руку, чтобы одежда не создавала дополнительного сдавливания.

Чтобы обезопасить себя от прогрессирования внутрисосудистых болезней, следует проконсультироваться со специалистом и узнать, чем меряют давление в вашем случае.

Это позволяет снизить риск появления осложнений в виде инфаркта, инсульта и гипертонического криза. Больному следует регулярно контролировать собственное внутрисосудистое состояние, чтобы обеспечить грамотный подход к лечебной терапии и возвращению сосудов в норму.

Как правильно подобрать тонометр

Этой темой интересуются многие люди, приобретая тонометр для своих родных или собственного использования. Самый верный способ определиться с покупкой – обратиться к лечащему врачу. Он расскажет: как выбрать прибор, обладающий нужной точностью, или скажет, чем меряют давление у них в клинике, как называется прибор для измерения давления человека, используемый при обследовании больных.

Это позволит не ошибиться с выбором, и получить результаты, аналогичные врачебному осмотру.

Но, если вы не хотите прибегать к помощи медицинского персонала, следует отталкиваться от следующих нюансов:

• Модель и популярность производителя тонометра говорят о качестве товара. Следует приобретать прибор для измерения давления на запястье, плече или пальце, у изготовителей, проверенных временем.
• Правильно выбирать размеры манжета. Размеры плечевого устройства бывают: менее 22 см., и достигающие 45 см. в диаметре. Потребуется заранее измерить свой бицепс, и спрашивать в аптеке прибор для измерения кровяного давления с соответсвтующим манжетом.
• Перед покупкой нужно включить приборы измерения, попробовать оценить текущие внутрисосудистые значения. Если буквы будут слишком мелкими или бледными, это может свидетельствовать о неисправности устройства. После приобретения такого товара потребуется поверка качества. При этом приборы для измерения давления человека заберут на экспертизу, а в это время вы не сможете контролировать здоровье и можете допустить гипертонический/гипотонический приступ.

Купив тонометр, человеку становится доступно медицинское обследование в любое время. Однако потребуется тщательно ухаживать за ним, чтобы оно служило как можно дольше.

Следовательно, столкнувшись с внутрисосудистыми нарушениями, обязательно нужно приобрести тонометр, и использовать его не реже 5 раз в сутки (чтобы избежать осложнений). Отталкиваясь от вышеописанных рекомендаций по выбору устройства, вы сможете купить качественный тонометр. Он поможет контролировать напряжение внутри сосудов на протяжении многих лет.

Тонометры для измерения давления | Медицинская энциклопедия

Если вы страдаете гипертонией или гипотонией, у вас должно быть собственное устройство измерения давления. Его название — сфигмоманометр или тонометр.

Покупка устройства — это всего лишь половина работы. Более важная часть — научиться правильно его использовать. Сегодня существуют современные и автоматизированные измерительные приборы, но они также дают неверные данные, если люди точно не знают, как выполнить измерение.

Здесь мы расскажем вам, какие устройства существуют, как мерить давление с ними и без них, и как не получать ложные результаты.

Типы тонометров

Механические состоят из цифровой шкалы, манжеты, насоса для нагнетания воздуха под давлением, соединенного с трубой. Конечно, нужен стетоскоп (наушник), чтобы услышать пульсации в артериях.

Самый ранний аппарат — стеклянная трубка, заполненная ртутью. Сегодня мы используем более современные без ртути. У автоматических устройств есть только устройство с дисплеем для результата и манжета, которая плотная и не заполняется воздухом. Если, однако, манжета может быть заполнена воздухом, и это делается вручную, у нас есть промежуточная версия — полуавтоматический тонометр. Его принцип работы аналогичен принципу автоматического, поэтому он считается более простой версией.

Автоматические тонометры двух типов в зависимости от того, где они измеряют давление — манжета помещается на запястье или на бицепс / плечо. Отображаются значения давления, данные импульсов, последние данные измерений и т. д.

Независимо от того, как мы измеряем давление — с механическим или автоматическим устройством, даже без аппарата, общая ситуация — это правильная подготовка к процедуре. Мы должны обеспечить оптимальные условия для получения достоверного результата.

Подготовка к измерению

• 1-2 часа перед измерением не курите, не сердитесь, не пейте алкоголь, кофе, чай, энергетические напитки;
• За последние 30 минут — не ешьте;
• За последние 15 минут отдохните в комфортной обстановке и отдохните. Опорожните пузырь, садитесь, расслабьтесь.

Говорят, что не имеет значения, на какую руку одевать манжету. Совершенно неверно. Показатели, измеренные на обеих руках, различаются на 10-20 единиц, что не является незначительным — настолько отличаются патологические значения.

Если разница между значениями, полученными на обеих руках, отличается более чем на 20 единиц, это диагностический признак стратификации аортальной стенки (редкая и серьезная болезнь).

Нет четкого указания на то, какая рука выше. Прибл. 50% людей находятся на правой руке, а еще 45% — слева. Это зависит от индивидуальных особенностей.

Руку, на которую мы помещаем манжету, мы поднимаем до уровня сердца и поддерживаем ее на удобном объекте — например, стул, стол или кровать на кровати. Когда мы начинаем измерять, мы не говорим и не двигаемся.

Оптимально измерять давление в теплой комнате. От холода сосуды сокращаются, и показания будут выше.

Если вам нужно второе измерение, подождите 5 минут, чтобы ослабить манжету.

Правильно измеренное давление представляет собой среднее арифметическое для 2 или 3 измерений. Доказано, что человек возбужден, когда он проверяет давление и, таким образом, показания немного больше, чем реальный результат. Если человек лежит и резко поднимается, давление также выше, чем фактическое. После каждого внезапного движения нужно дать время для успокоения и расслабления.

Вот как мы получаем реальные результаты.

Как измерить давление механическим тонометром

Ветеринарный тонометр

Мы сидим, выпрямляем спину, прислоняемся к спинке стула или на столе. Мы не пересекаем ноги. Мы освобождаем руку, которую мы будем измерять, от одежды.

Наложите манжету и затяните ее, пока она не защелкнется.

Нажмите на диск по направлению к внутренней стороне локтя. Оттуда достаточно близко к поверхности проходит кровеносный сосуд, пульсации которого мы хотим услышать. Если вы впервые измеряете, вы можете почувствовать это место пальцами заранее, чтобы увидеть, где находится импульс. В следующий раз, когда вы узнаете точное расстояние, он не изменит свое местоположение.

Поместите наушник стетоскопа в ухо, убедитесь, что манжета полностью закрыта.

Начните накачку воздуха, наблюдая за циферблатом. Вы увидите, что стрелка начинает соответствовать каждому насосу.

Нагнетайте воздух, пока стрелка не достигнет 200 (если вы доказали гипертонию — до 220).

Начните медленно спускать воздух (стандарт составляет 4 единицы в секунду). Это делается путем выключения клапана.

Слушайте пульс в стетоскопе и наблюдайте за показаниями циферблата одновременно.

Результат чтения:

• Значение, которое стрелка показывает, когда вы слышите первый штрих — вот систолическое давление (верхний предел).
• Продолжайте с такой же скоростью, расслабив клапан.
• Значение, которое стрелка показывает, когда вы слышите последний штрих и тишину — это диастолическое давление (нижний предел).

Запишите оба значения, разделив их косой чертой например: 110/70.

Когда вам нужен абсолютно точный результат, еще раз измерьте давление с паузами от 3 до 5 минут и вычислите среднее значение.

Чтобы получить среднее значение, добавьте три больших числа и разделите их на три, усредняя систолическое. Сделайте то же самое с небольшими числами, и вы получите среднее диастолическое.

Пример:

• Мы измерили 132/88, 136/92, 128/84.
• Сначала мы измеряем 132 + 136 + 128 = 396: 3 = 132 единицы систолического давления.
• Затем мы измеряем 88 + 92 + 84 = 264: 3 = 88 единиц диастолического давления.
• Наше точно измеренное давление в этом случае составляет 132/88, слегка повышенное.

Частые ошибки при измерении давления

• Стандартная ошибка — это спонтанное решение измерять и спешить без подготовки. Если вы пили, ели, бегали, если вы не спокойны в течение нескольких минут, вы не можете получить точный результат.
• Вторая стандартная ошибка заключается в том, чтобы закатать рукав, а не полностью снять его. Рукав прижимает руку и увеличивает давление на месте, но оно не соответствует реальному в теле. Нет смысла снимать одежду с широкими рукавами.
• На результат влияет сама манжета. Когда вы покупаете прибор, убедитесь, что размер подходит для вашей руки и покрывает ее. И наоборот, манжета должна быть прочно удерживаться и не свободна, например, для перемещения и поворота в закрытом положении.
• Частой ошибкой является неправильная позиция руки. Она должна быть максимально расслабленной и находиться на высокой поверхности на уровне сердца. Если вы держите ее силой мышц в таком положении, вы, несомненно, получите ложный результат.
• Наше положение должно быть вертикальным — откиньтесь спиной на спинку стула. Но потом расслабьтесь. Не стоит сидеть на краю стула, но рядом с спинкой стула.
• Если вы измеряете свое давление самостоятельно механическим тонометром, обратите внимание на скорость, с которой вы отпускаете воздух . Если вы сделаете это слишком быстро, вы можете пропустить первое значение — индикатор систолического давления и прочитать следующее: вы получите более низкое показание.
• И, наконец, с несколькими измерениями снимите или, по крайней мере, ослабьте манжету, чтобы одеть руку. В противном случае каждый последующий результат будет выше из-за длительного сжатия сосудов манжеты.

Как измерить давление электронным тонометром

Электронные устройства предназначены для упрощения процедуры и, в определенной степени, устранения «человеческого» фактора, следовательно, вероятности ошибки.

Процедура заключается в следующем: манжета помещается на руку, и нажмите кнопку «Пуск».

Индикатор покажет нам, если мы разместим манжеты неправильно. В противном случае отобразится OK и соответствующий символ запуска.

Электронные тонометры накачивают давление в манжете, выполняют измерение, отражают импульс и отображают конечный результат на экране. Мы увидим два параметра — давление и пульс.

Аппарат также имеет индикатор аритмии.

Какой выбрать тонометр?

Устройства бывают механические и электронные, полуавтоматические редки, поэтому мы не будем их здесь рассматривать.

Сравнивая электронику с механическим аппаратом, мы видим много преимуществ более продвинутых разработок.

Измерение с помощью ручного тонометра не всегда удобно, особенно если это пациент, которого необходимо контролировать несколько раз в день.

Электронные устройства просты и ошибки с ними почти устранены.

Невозможно самостоятельно измерить давление механическим устройством в момент приступа.

Удобство в электронном — это наличие памяти. Мы можем показать устройство врачу и сообщить ему о динамике давления в течение более длительного периода времени.

Однако существует мнение, что электронные устройства недостаточно точны, особенно дешевые. Эта точка зрения исходит из того факта, что при последующих измерениях они могут давать совершенно разные показания. По мнению специалистов, этот эффект обусловлен исключительной чувствительностью электронных устройств. Они также реагируют на малейшие колебания давления. Поэтому электронные приборы следует измерять три раза с паузами между ними и вычисляемым средним результатом.

Еще одно преимущество механического заключается в том, что они имеют долгий срок службы и надежны.

Преимуществом является также их цена, которая ниже, чем для полуавтоматических и автоматических.

Манжеты делятся на три типа — пальцы, запястье и плечо. Согласно различным отзывам, манжеты для пальцев являются самыми неточными.

Аппарат для измерения давления

Мы рассмотрим некоторые из брендов, предлагаемых в нашей стране.

Омрон (Omron)

Продукты с этим брендом с высоким уровнем инноваций, применением передовых технологий и высокой производительностью.

• Технология SpotArm ™ позволяет измерять так называемую утреннюю гипертензию.
• Технология Intellisense ™ обнаруживает нерегулярное сердцебиение.

Сами устройства усредняют результат и запоминают 84 последовательных измерения.

Их плюсом является то, что они исключают неправильное измерение из-за неправильного позиционирования руки.

Они также оснащены функцией нерегулярного сердечного ритма и большим дисплеем, который удобен для пожилых людей с плохим зрением.

Микролайф (Microlife)

Крупномасштабный производитель тонометров, MicroLife предлагает абсолютно все типы — автоматические, полуавтоматические, механические, манжеты и запястья, профессиональные и для домашнего использования.

Среди автоматической манжеты на руке выделяется модель BP A6 Plus, которая рекомендуется людям с артериальной гипертензией.

Камера может отображать результаты, существует индикатор неправильной манжеты, неправильное движение руки, окончание батареи и т. Д. С классом высокой точности, манжета до 42 см и передача данных на ПК.

BP A200 Afib является единственным, который обнаруживает фибрилляцию предсердий без какой-либо разницы в точности ЭКГ. Он включает в себя технологию анализа данных.

BP A3L Comfort предупреждает об аритмии, технологии измерения PAD для измерения аритмии и технологии MAM для тройного измерения с помощью анализа данных.

Механическими устройствами являются модели AG1-20 и AG1-30 — стандартные, но с металлическим корпусом для прочного манометра. Модель 30 более удобна со встроенным стетоскопом в манжете, который, в свою очередь, большой и удобный.

TransTek TMB-1491 A

Устройство электронное, автоматическое, но по цене относительно механического.

TransTek — автоматическая накачка, с манжетой 22 — 32 см. Она графически отображает данные на достаточно большом дисплее. Он расположен над локтем. Его точность составляет +/- 3 единицы давления и 5 единиц для пульса.

Выбор тонометра

Рыночные предложения представляют сотни моделей, цены и функциональные возможности. Как мы выбираем среди них? Возможны два варианта:

• Чтобы выбрать в соответствии с ценой, которую мы можем заплатить, и каждый из тонометров даже самый простой, дает правильный результат, если он используется правильно;
• Выбор по функциональности — такой выбор имеет смысл, если у нас аритмия, мы подвергаемся риску инсульта или имеют атеросклероз. В этом случае покупка более широкого, работоспособного устройства с опцией предотвращения — разумное решение, которое в определенном проценте спасет жизни.

Более быстрыми и более современными формами измерения являются запястья, фитнес-браслеты, часы и мобильные приложения для смартфонов. Кратко расскажем о них.

Браслеты для запястий

Размещение манжеты на запястье быстро, удобно и прекрасно, но этот тип аппаратов имеет плохую славу. Исследования показали, что многие негативные отзывы являются результатом неправильного подсчета давления. Это просто наручный аппарат, который не известен, и он совершает ошибки.

Говорят, что устройства для запястья не подходят пожилым людям. Они рекомендуются до 40-45 лет , а для пожилых людей рекомендуется проводить измерения на плече.

Причина в том, что сосуды в руках теряют свою эластичность с течением времени, а риск ошибки увеличивается. Вторая причина — атеросклероз артерий, который изменяет точность данных. Третья причина — тремор, который может сдвигать значения в одном или другом направлении.

Тем не менее, электронные тональные сигналы являются хорошими и дают точные данные, если они используются правильно. У них есть ряд преимуществ, таких как крупные фигуры, дисплей аритмии, визуальная индикация заряда и цветовая шкала ВОЗ. Эта шкала снижает риск неправильного толкования результатов. Когда стрелка идет в оранжевую и красную области, конечно, пациент нуждается в срочной консультации.

Фитнес-браслет

Разнообразные карманные устройства — это браслеты, разработанные для нужд спортсменов. Они сочетают частоту сердечных сокращений и ежедневные измерения активности, такие как подсчет шагов, управление потреблением калорий, измерение расстояний. Браслеты могут контролировать сон и предупреждать о потере активности.

Примером такого браслета является браслет P1 BP / HR , который имеет перечисленные функции.

Наручные часы для измерения

Часы с функцией измерения давления

Некоторые производители часов также разработали модели с измерением давления и функциями проверки пульса. Большинство из них доступны для управления спортом для постоянного контроля. Некоторые модели недороги.

Приложения для смартфонов

Сегодня смартфоны настолько интегрированы в нашу жизнь, что разработали приложения для всего, включая контроль артериального давления и измерение пульса. Принцип действия: палец помещается на камеру или на экран, а через несколько секунд даются данные о числе сердечных ударов в секунду, давление

На первый взгляд этот способ кажется современным и удобным, но программы не заменяют точные тонеры.

Приложения отличаются для Android и для iPhone.

Для Android применяются такие приложения, как Health & Fitness, Cardiograph, Watch Blood Pressure, BP Diary, High BP Symptoms, и многие другое.

Для iPhone есть приложения Cardiio, Healthbook, iHealth и другие.

Как измерить давление без тонометра

Давление измеряли до изобретения аппарата. Люди разработали простые способы определения сосудистого напряжения в организме. Их результаты были косвенными, но достаточно точными.

Интерес к этому типу измерения не уменьшается, потому что не у всех есть техника.

Измерение без аппарата осуществляется двумя способами — качественным и количественным.

• Качественные методы не дают определенного количества, но они определяют, является ли кровь высокой, нормальной или низкой.
• Количества показывают числа, соответствующие уровню давления.

Примеры качественного измерения

Определение жалоб

Способ предлагает косвенную идею изменения давления. Мы приводим критерии в таблице:



Симптом	Повышенное давление	Пониженное давление
Головная боль	Пульсация в голове	Тупое напряжение в затылке
Головокружение	Не всегда	Сильное
Выраженная слабость	Это не характерно	Характерный симптом
Напряжение, тремор	Почти всегда	Это не характерно
Цвет лица	Покраснение или отсутствие изменений	Бледность
Тревога, напряжение	Характерная особенность	Чрезвычайно редко
Сонливость	Редко	Почти всегда
Кровь из носа	Сильно	Нет
Тошнота, рвота	Повторяющаяся	Один раз

Дополнительные признаки, которые проявляются как в гипертонии, так и при гипотонии, могут вводить в заблуждение: хрипы, одышка, удушье, потемнение глаз, потеря сознания.

Этот метод не является особенно надежным, потому что, судя по жалобам, даже опытный специалист может определить уровень давления, будь то повышенный или пониженный, только 60-70%.

Определение пульсом

Пульс служит для проверки давления, но не точных данных.

Характеристика пульса	Высокое давление	Низкое давление
Частота в минуту	он обычно ускоряется более 90, редко нормальный 60/90, замедляется только при кровоизлиянии в мозге	медленный 50/60, может быть нормальным 60/90, увеличивается с потерей крови
Сила пульса	Он не исчезает	под легким давлением артерии исчезает
Напряжение пульса	Жесткий, напряженный	Мягкий, неустойчивый

Пульс проверяют на каждой поверхности артерии кончиками пальцев. Горловые сосуды удобны под челюстью, локтевой складкой, пахом.

Если вы не знаете, что такое обычный пульс, сравните сердечный ритм пациента с здоровым человеком или вашим собственным, если вы один.

Маятник и линейка

Как и любой «нестандартный» метод, это вызывает сомнения. Он плохо контролируется и официально подтверждается, но обеспечивает самые надежные данные из всех домашних и удобных средств измерения.

Требуется только маятник и швейный сантиметр или школьная линейка, но одна из самых длинных.

У вас, вероятно, нет маятника у себя дома, так вот как это сделать: на длинной нитке (от 20 до 30 см) вы связываете один из следующих предметов, чтобы сделать стрелку веса:

• Кольцо, обязательно обручальное кольцо — золото, медь или медицинская сталь, это не имеет значения;
• Безопасная игла;
• Стандартная швейная игла (мы видим ее в нитке).

Измерительная техника

1. Попросите человека сесть и положить руку на плоскую, жесткую поверхность, находящуюся в расширенном положении;
2. Поместите линейку на его руке изнутри, начиная с локтя и дотянитесь до запястья;
3. Возьмите маятник, оригинальный или самодельный, и повесьте его на локоть, где начинается измерение. Маятник не должен касаться кожи, но быть рядом с ней;
4. Держите маятник неподвижным и подождите несколько секунд;
5. Теперь начните медленно перемещать маятник вдоль метра (линии) к запястью;
6. Наблюдайте за маятником, который сначала начинает совершать хаотические движения. В определенный момент на своем пути он будет выровнять свои движения, и они станут равномерно перемещаться по руке. Этот показатель, умноженный на 10, дает систолическое давление — верхний предел;
7. Теперь мы будем измерять диастолическое давление. Для этого мы превратим линию так, чтобы ноль — его начало — опирался на первую складку запястья;
8. Мы перемещаем маятник вдоль линии, как в первом случае, но это направление является локтем;
9. В какой-то момент движение маятника становится четным. Мы подсчитываем число и умножаем на 10 и нижний предел.
10. Это процедура. Повторяйте, если вы сомневаетесь, что поступаете правильно.

Описанный нами метод продемонстрирован в видео:

Вручную (народные методы)

Ни один сознательный врач не будет рекомендовать измерение давления без устройства. Но в исключительных ситуациях и для быстрой ориентации в состоянии такое измерение предпочтительнее бездействия.

Чтобы получить самые точные результаты, мы должны соблюдать все требования, предъявляемые к измерению с помощью устройства — быть чистыми от кофе, чая, энергетических напитков и алкоголя, быть спокойными до измерения, правильно сидеть, выпрямлять руки на уровне сердца. Не говорите, дышите спокойно.

Что делать, если растет давление?

Статистика сообщает нам, что вероятность наличия проблемы с давлением составляет 50/50. То есть каждый второй человек на Земле развивает некоторую патологию в этом направлении. Но зная, что темные расы менее подвержены артериальному давлению, процент белых рас, вероятно, превышает 50%.

Причины роста давления лежат в нашем образе жизни. И чем более цивилизованными мы являемся, тем больше опасности.

Все возможности давно известны, и их всего четыре:

1. На начальном этапе и в спорадических возвышениях коррекция осуществляется в соответствии с режимом питания, движения и дневного режима;
2. На ранних стадиях мы помогаем естественными средствами;
3. Когда болезнь прогрессирует и высокие значения давления, принимают лекарства;
4. На каждом этапе целесообразно расслабиться с массажем и упражнениями.

Но медики сегодня боятся, что слишком часто и даже неконтролируемо люди подсаживаются на лекарства при любом дискомфорте. Немногие люди, продукт современного времени, пренебрегают растительными средствами, а в некоторых случаях они достаточно эффективны, и это также признается врачами.
